Инструкция по эксплуатации KROHNE IFC 010 Converter RU
Страница 56
8.6 Вращение платы индикатора
Перед открытием корпуса выключите питание!
В гл. 8.5 Вы найдете рис. А и В!
1. снять прозрачную крышку преобразователя, ослабить 4 винта, (рис. А).
2. снять черную пластиковую крышку преобразователя (рис. В) .
3. ослабить 2 винта (рис. D) и снять черную металлическую крышку.
4. ослабить 4 винта платы индикатора.
5. осторожно вращайте плату индикатора.
6. складки плоского кобеля должны соответствовать рис. в гл. 8.8! ОБРАТИТЕ
ВНИМАНИЕ: плоский кабель должен находиться между платами индикатора и
усилителя и не должен подвергаться давлению элементов электроники.
7. сборка в обратном порядке, п. 4 – 1.
8.7 Оснащение дисплея.
Перед открытием корпуса выключите питание!
В гл. 8.5 Вы найдете рис. А и В!
1. снять прозрачную крышку преобразователя, ослабить 4 винта, (рис. А).
2. снять черную пластиковую крышку преобразователя (рис. В) .
3. ослабить 2 винта (рис. D) и снять черную металлическую крышку.
4. штекер из фольги для элементов дисплея вставить в гнездо Х7 платы управления
усилителя, см. рис. в гл. 8.9. следите за правильным положением контактов.
5. повернуть дисплей в желаемом направлении.
Складки плоского кобеля должны соответствовать рис. в гл. 8.8! ОБРАТИТЕ
ВНИМАНИЕ: плоский кабель должен находиться между платами индикатора и
усилителя и не должен подвергаться давлению элементов электроники.
6. сборка в обратном порядке, п. 3 – 2.
7. включить питание.
8. обслуживание и индикация измеренных значений см. гл. 4 и 5.
9. установить прозрачную крышку и закрепить ее 4 –м винтами (рис. А).

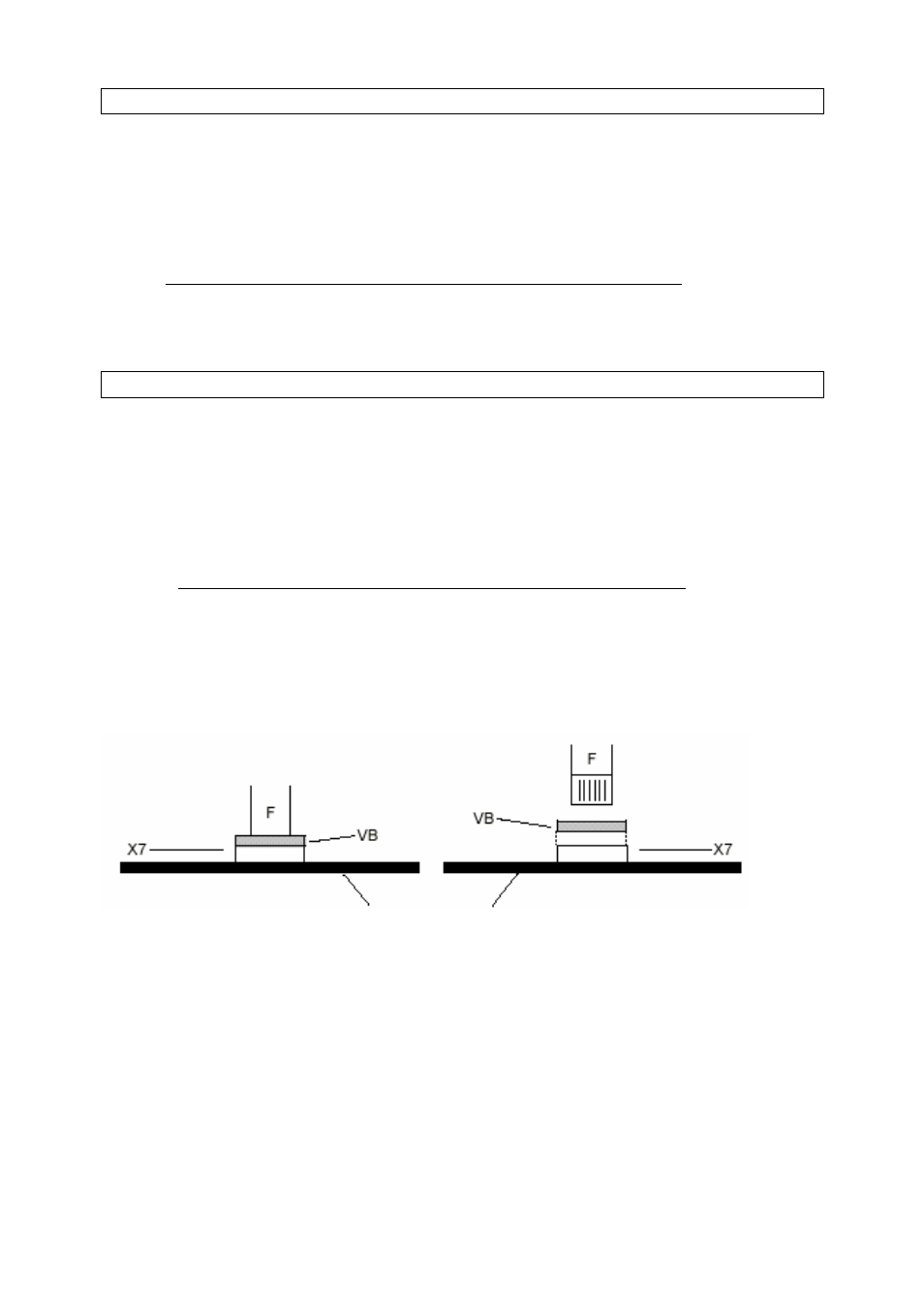

Разъем Х7 открыт
Разъем Х7 закрыт
Плата управления усилителя
F плоский кабель
VB фиксирующая скоба разъема Х7
X7 разъем на плате управления усилителя
