10
Переналадка котла на другой вид газа
Отопительный котёл настроен на заводе на природный
газ. Для переналадки на другой вид газа нужно
выполнить следующее:
10.1
Переналадка на другой вид газа
10.1.1 Монтаж/переналадка реле контроля
давления газа
Для работы на сжиженном газе необходимо
установить реле контроля давления газа, входящее в
комплект для переналадки.
При работе на природном газе можно установить реле
контроля давления газа (дополнительная
комплектация).
B Установите пусковой выключатель на системе
управления в положение «0» (выкл).
B Закройте газовый кран.
B Снимите переднюю стенку котла
(
B Установите реле контроля давления газа
(
Æ рис. 49, [2]) непосредственно на патрубок
подключения газа (
Æ рис. 49, [1]) на котле так,
чтобы регулировочный диск (
Æ рис. 49, [3]) был
направлен вверх или наружу (используйте
переходник).
B Проведите соединительный провод рядом с
газопроводом через заднюю стенку котла и внутри
вдоль правой боковой стенки к системе
управления.
B Выполните электрическое подключение в
соответствии с электросхемой.
B Проверьте настройку реле давления газа и
исправьте при необходимости:
– природный газ: 8 мбар
– сжиженный газ B/P: 28 мбар
– сжиженный пропан P: 23 мбар

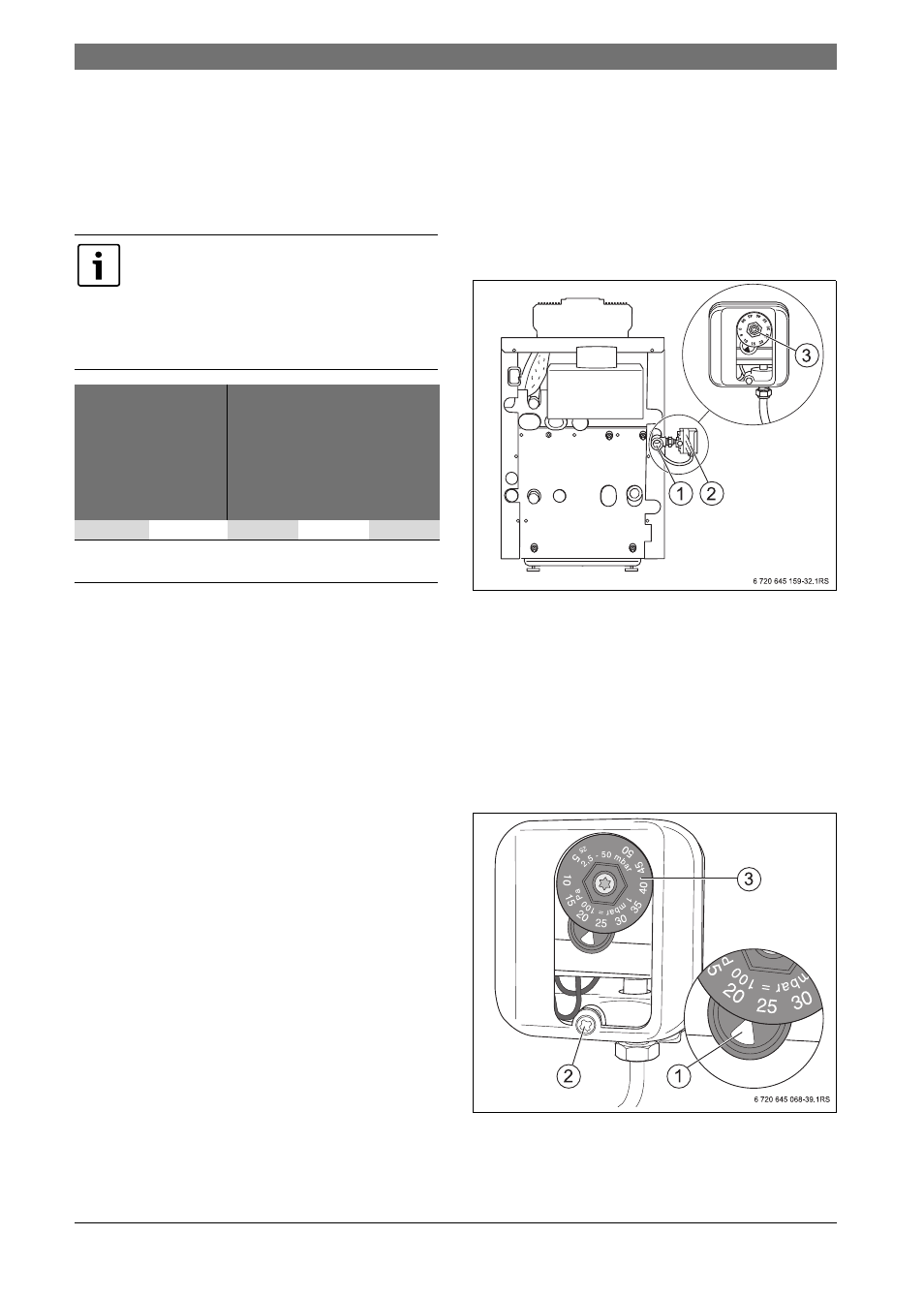

Рис. 49 Монтаж реле контроля давления газа
1
Подключение газа к отопительному котлу
2
Реле контроля давления газа (требуется только для
сжиженного газа; можно повернуть на 90°)
3
Регулировочный диск
B Для регулировки откройте крышку [2] реле
контроля давления газа.
B Установите значение на регулировочном диске [3]
напротив метки [1].
B Установите крышку.
Рис. 50 Реле контроля давления газа
1
Настроечная метка
2
Винт крышки
3
Регулировочный диск
возможны сбои в работе оборудования из-
за ошибок при переналадке на другой вид
газа.
B Соблюдайте последовательность
действий.
B Полностью выполните все работы.
Типо-
размер
котла
Коли-
чество
форсунок
Обозначение форсунок
При-
родный
газ
H
(G20)
Сжи-
женный
газ
пропан
(G31)
Сжи-
женный
газ
B/P
(G30)
32-5
4
245
165
155
Таб. 33 Газовые форсунки
