40 | Пуск в эксплуатацию
RU
6 720 645 640 (2010/05)
6.4.4
Проверка реле контроля дымовых газов
AW 10
B Установите пусковой выключатель на системе
управления в положение «I» (вкл).
B Переведите систему управления на ручной режим
или на режим контроля дымовых газов и установите
максимальную температуру на регуляторе
температуры котловой воды.
B Отсоедините реле контроля дымовых газов [1] от
прерывателя тяги .
B При работающей горелке удерживайте датчик
температуры [4] в середине потока дымовых газов.
Подача газа должна прекратиться максимум через 120
секунд, и горелка выключится.
B Установите реле контроля дымовых газов [1].
B Примерно через две минуты снимите защитный
колпачок [3] и нажмите на разблокировочный
штифт [2].
B Наденьте защитный колпачок.
B Установите пусковой выключатель на системе
управления в положение «I» (вкл).

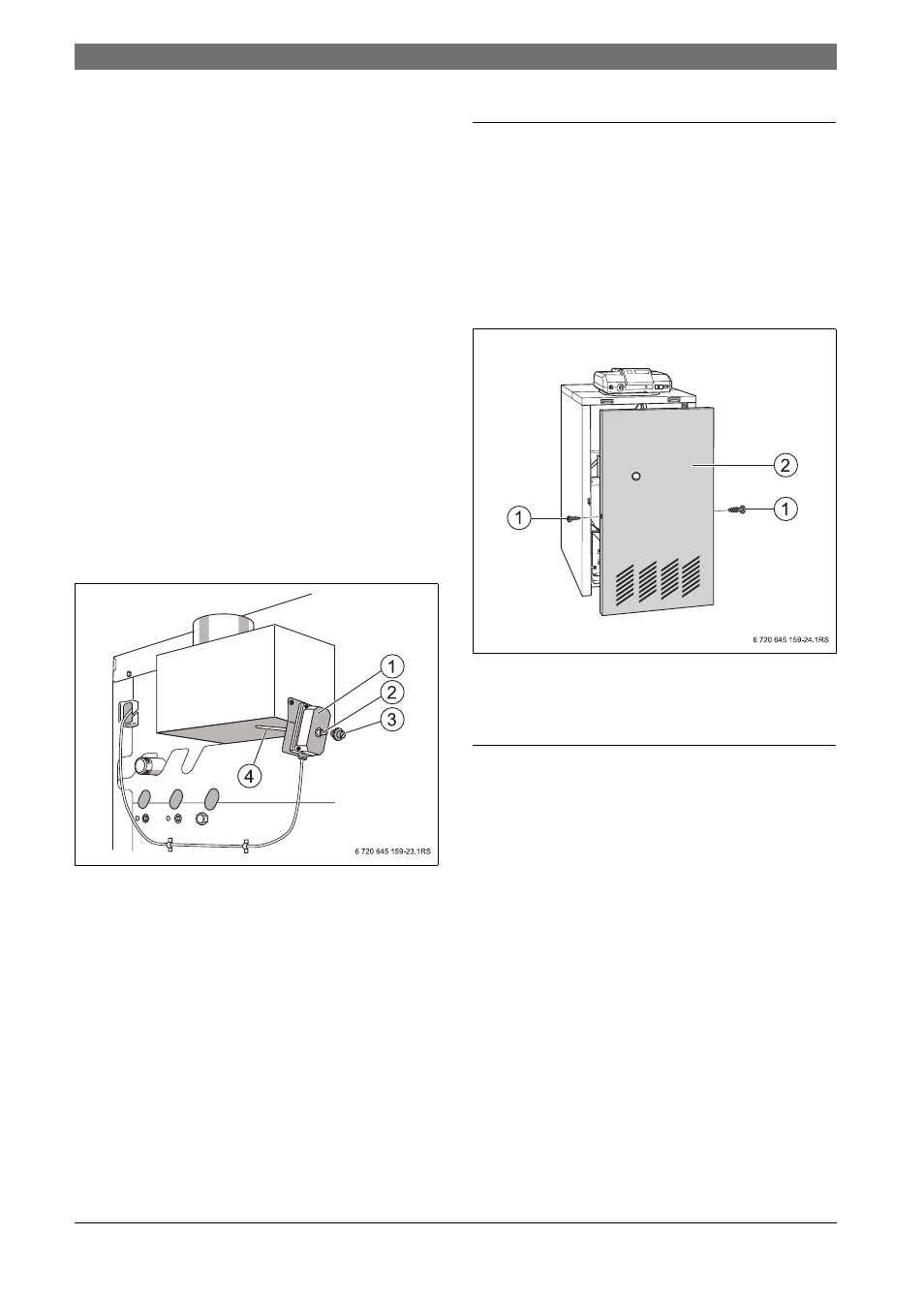

Рис. 36 Проверка реле контроля дымовых газов AW 10
1
Реле контроля дымовых газов
2
Разблокировочный штифт
3
Заглушка
4
Датчик температуры дымовых газов
6.5
Заключительные работы
Установка передней стенки котла
B Установите переднюю стенку котла [2].
B Заверните винты [1] внизу слева и справа в
боковые стенки.
B Закрепите прозрачный конверт с технической
документацией на видном месте на боковой стенке
котла.
Рис. 37
1
Крепёжные винты
2
Передняя стенка
6.6
Информирование обслуживающего
персонала и передача технической
документации
B Ознакомьте обслуживающий персонал с
отопительной установкой и эксплуатацией котла.
B Подтвердите пуск в эксплуатацию записью в
протоколе (
Æ глава 6.7).
B Передайте потребителю техническую
документацию.
