Пуск в эксплуатацию
| 39
RU
6 720 645 640 (2010/05)
2. Измерение ток ионизации:
B Установите пусковой выключатель на системе
управления в положение «0» (выкл).
B Удалите защиту от касания [2] на контрольном
проводе и разъедините штекерное соединение.
B Последовательно подсоедините измерительный
прибор [1] к контактам разъединённого
штекерного соединения контрольного кабеля.
B Выберите на измерительном приборе [1] диапазон
измерения постоянного тока в мкA.
B Установите пусковой выключатель на системе
управления в положение «I» (вкл).
B Запишите измеренное значение в протокол пуска в
эксплуатацию (
Æ глава 6.7).

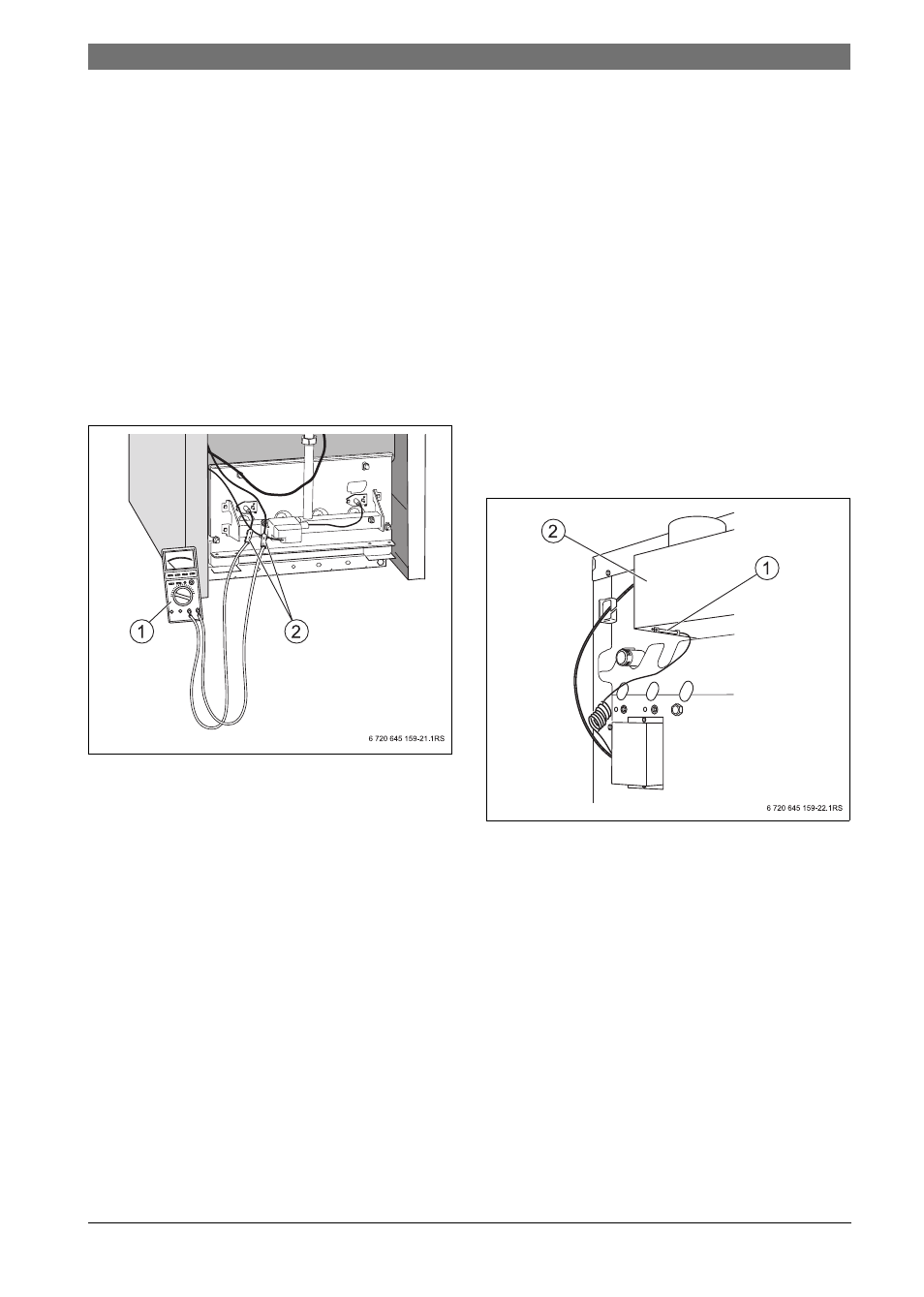

Рис. 34 Измерение тока ионизации
1
Измерительный прибор
2
Защита от касания
B Установите пусковой выключатель на системе
управления в положение «0» (выкл).
B Отсоедините измерительный прибор
B Восстановите штекерное соединение контрольного
провода [2].
B Установите защиту от касания [2] на контрольный
провод.
B Установите пусковой выключатель на системе
управления в положение «I» (вкл).
6.4.3
Проверка реле контроля дымовых газов
AW 50
B Установите пусковой выключатель на системе
управления в положение «I» (вкл).
B Отсоедините датчик температуры дымовых газов
[1] от прерывателя тяги [2].
B Переведите систему управления на ручной режим
или на режим контроля дымовых газов и установите
максимальную температуру на регуляторе
температуры котловой воды.
B При работающей горелке удерживайте наконечник
датчика температуры [1] в середине потока
дымовых газов.
Подача газа должна прекратиться максимум через
120 секунд, и горелка выключится.
Если имеется потребность в тепле, то горелка
автоматически включится через несколько минут.
B Установите датчик температуры дымовых газов [1].
Рис. 35 Проверка реле контроля дымовых газов AW 50
1
Датчик температуры дымовых газов
2
Прерыватель тяги
