Монтаж
| 21
RU
6 720 645 640 (2010/05)
5.3
Выравнивание котла
5.3.1
Установка опорных болтов на котёл, стоящий
на полу
Установка опорных болтов с помощью тележки
B Наклоните котёл на тележке назад.
B Заверните опорные болты на 5 – 10 мм в
резьбовые отверстия угловых планок.
B Осторожно установите котёл.

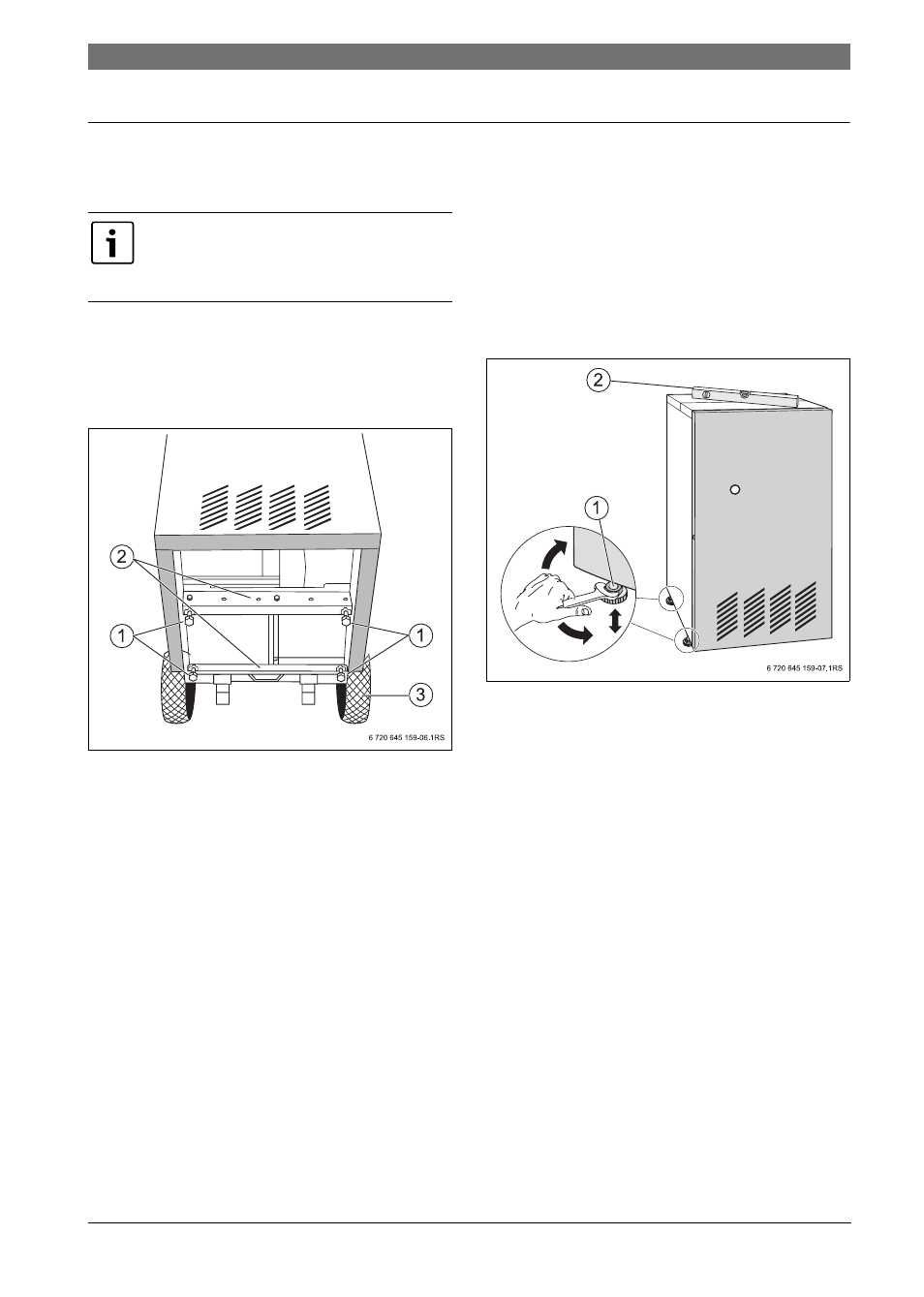

Рис. 7
Установка опорных болтов с помощью тележки
1
Опорные болты
2
Угловая планка
Установка опорных болтов без тележки
B Наклоните котёл набок или назад таким образом,
чтобы второй человек мог завернуть опорные
болты.
B Заверните опорные болты на 5 – 10 мм в
резьбовые отверстия угловых планок.
B Осторожно установите котёл.
5.3.2
Выравнивание котла
С помощью опорных болтов [1] можно
компенсировать неровности поверхности или
фундамента.
B Установите котёл на то место, где он будет работать.
B Выровняйте котёл опорными болтами по уровню в
горизонтальной и вертикальной плоскости.
Таким образом в котле не будет скапливаться
воздух.
Рис. 8
Выравнивание котла
1
Опорный болт
2
Уровень
Если котёл стоит на полу, то нужно
ввернуть в траверсы четыре опорных
болта При установке бойлера под котлом
опорные болты не требуются
