Страница 23
Монтаж
| 23
RU
6 720 645 640 (2010/05)
5.4.2
Подключение обратной линии
Прежде чем подсоединить обратную линию
отопительной системы к котлу, нужно установить
соединительный элемент обратной линии.
B Вставьте уплотнение [2] в накидную гайку
прилагаемого тройника [4].
B Наверните тройник [4] на штуцер RK обратной
линии котла [5].
Если не используется система быстрого монтажа
(дополнительный заказ), то подключите обратную
линию через прилагаемый переходник с G 1
¼ на
R 1 [6].
B Вставьте уплотнение [2] в накидную гайку
прилагаемого переходника с G 1ј на R 1 [6].
B Установите прилагаемый переходник с G 1ј на R 1
[6] для обратной линии отопления [7] на отвод 90°.
Если не подключен бойлер, то на тройник [4] нужно
установить заглушку [1].
B Установите заглушку [1] с уплотнением [2].

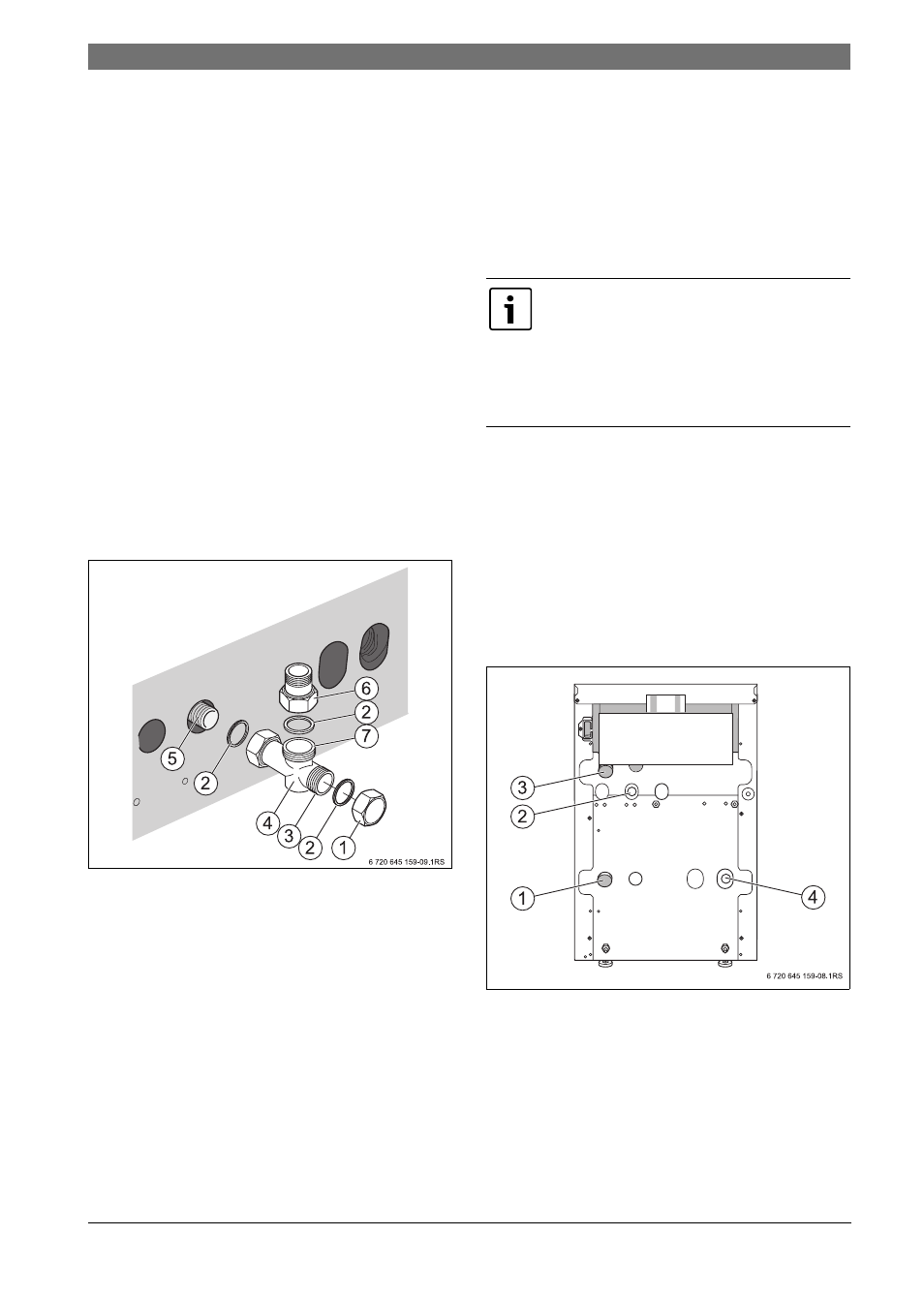

Рис. 10 Подключение обратной линии
1
Заглушка
2
Уплотнение
3
Обратная линия бойлера RS (R 1)
4
Тройник
5
Обратная линия котла RK (R 1)
6
Переходник с G 1
¼ на R 1 для подключения к трубной
системе
7
Обратная линия котла G 1
¼
5.4.3
Монтаж подающей и обратной линии
B Подключите трубу обратной линии к переходнику с
G 1
¼ на R 1 [4].
B Установите на трубу обратной линии кран для
заполнения и слива.
B Подключите трубу подающей линии к
патрубку VK [3].
5.4.4
Подающая и обратная линии бойлера
Котёл можно подключить к бойлеру непрямого
нагрева.
B Подсоедините трубу обратной линии бойлера к
заднему отводу тройника (
Æ рис. 10, [3]).
B Подсоедините трубу подающей линии к
патрубку VS [2].
B Если котёл работает без бойлера, то на выход
подающей линии для бойлера нужно установить
заглушку.
Рис. 11 Подключение котла
1
Подключение обратной линии котла (RK; R 1)
2
Подключение подающей линии бойлера (VS; Rp 1)
3
Подключение подающей линии котла (VK; R 1)
4
Переходник с G 1
¼ на R 1
Мы рекомендуем установить на подающей
линии комплект безопасности котла (KSS,
дополнительное оборудование). Комплект
безопасности может монтироваться
только вместе с комплектом подключения
котла KAS 1 или KAS 2 для обвязки котёл-
бойлер или отопительного контура.
