22 | Монтаж
RU
6 720 645 640 (2010/05)
5.4
Выполнение подключений
5.4.1
Подключение газа
B Подсоединяйте газовое оборудование с
уплотнениями, разрешёнными для работы с газом.
B Без напряжения подключите газопровод к газовому
вводу котла.
Для сжиженного газа:
B Установите реле контроля давления газа [2]
непосредственно на патрубок подключения газа [1]
на котле так, чтобы регулировочный диск был
направлен вверх или наружу.
B Используйте прилагаемый переходник.
B Проведите соединительный провод рядом с
газопроводом через заднюю стенку котла и внутри
вдоль правой боковой стенки к системе
управления.
B Выполните электрическое подключение в
соответствии с электросхемой.

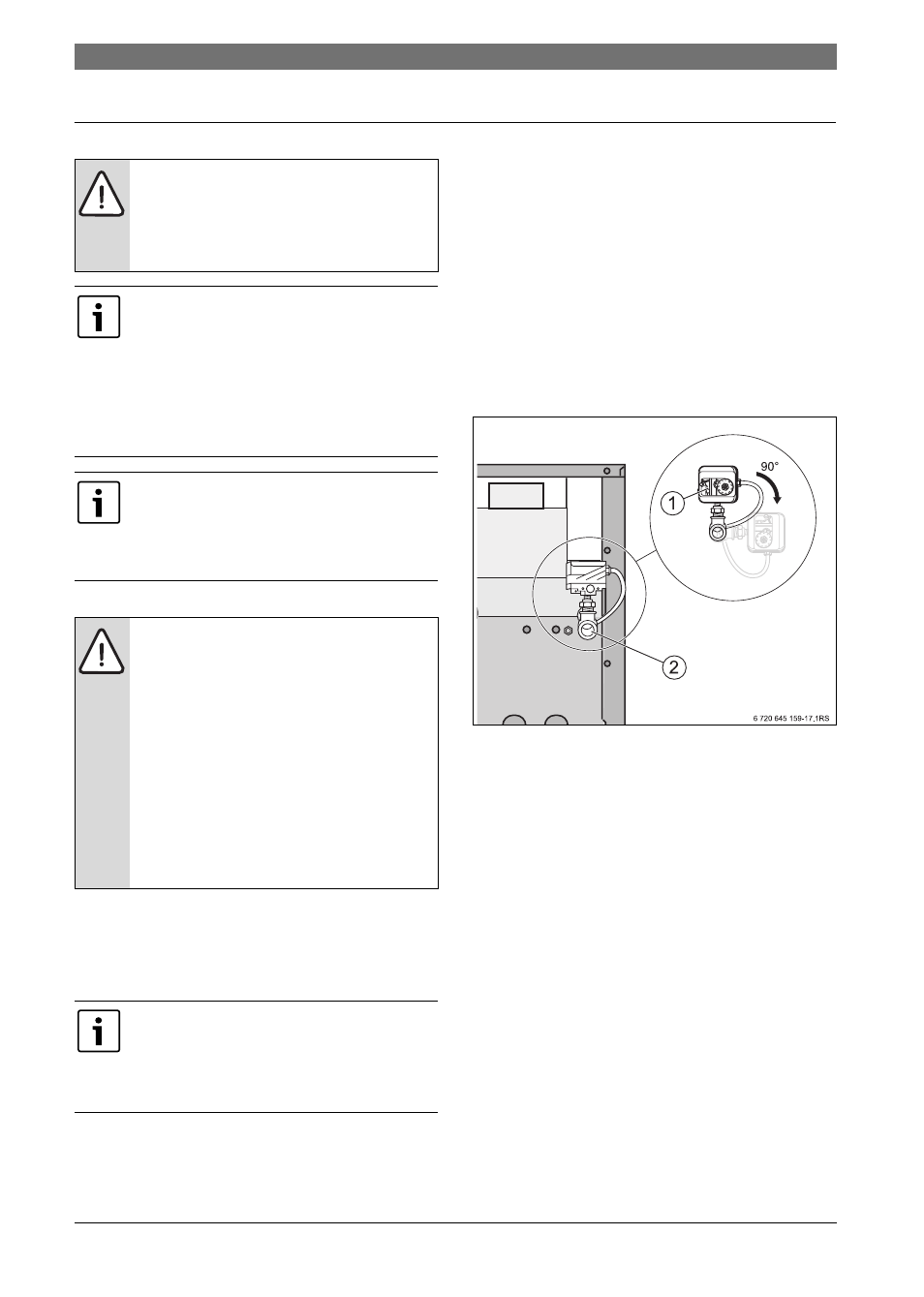

Рис. 9
Подключение газа
1
Подключение газа
2
Реле контроля давления газа (требуется только для
сжиженного газа; можно повернуть на 90°)
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за неплотных
соединений!
B Прокладывайте все трубы до
подключения к котлу без напряжений.
Для защиты отопительной системы мы
рекомендуем установить грязевой фильтр
на обратной линии. При монтаже котла в
уже существующую отопительную систему
установка грязевого фильтра обязательна.
B Непосредственно перед и после
грязевого фильтра установите
запорные краны для очистки фильтра.
Если для подключения котла не
используется система быстрого монтажа
(дополнительное оборудование), то в
подающую линию котла нужно установить
обратный клапан.
ОПАСНО: угроза для жизни из-за взрыва
легковоспламеняющихся газов!
B Работы с газовым оборудованием
должны выполнять только специалисты,
имеющие разрешение на проведение
таких работ.
B Следите за тем, чтобы в газопроводе
были установлены уплотнения.Для
газовоздушной смеси существует
опасность взрыва!Проверьте
отсутствие утечки газа во всех
газопроводах и резьбовых
соединениях.
Мы рекомендуем установить на
газопроводе фильтр.
B При монтаже и эксплуатации
соблюдайте национальные нормы и
правила.
