20 | Монтаж RU
6 720 645 640 (2010/05)
5.2 Рекомендуемые расстояния от стен
При выборе места установки оборудования нужно
учитывать пространство, необходимое для
проведения монтажа и сервисных работ.
При установке котла по возможности соблюдайте
рекомендуемые расстояния от стен.
Площадка или фундамент для установки котла должны
быть ровными и горизонтальными. Установите котёл
так, чтобы передний край котла был вровень с
кромкой фундамента.
Котёл может располагаться в помещении слева или
справа относительно входа.
Дальнейшие указания по помещению для установки
котла ( Æ глава 3.3, стр. 16).

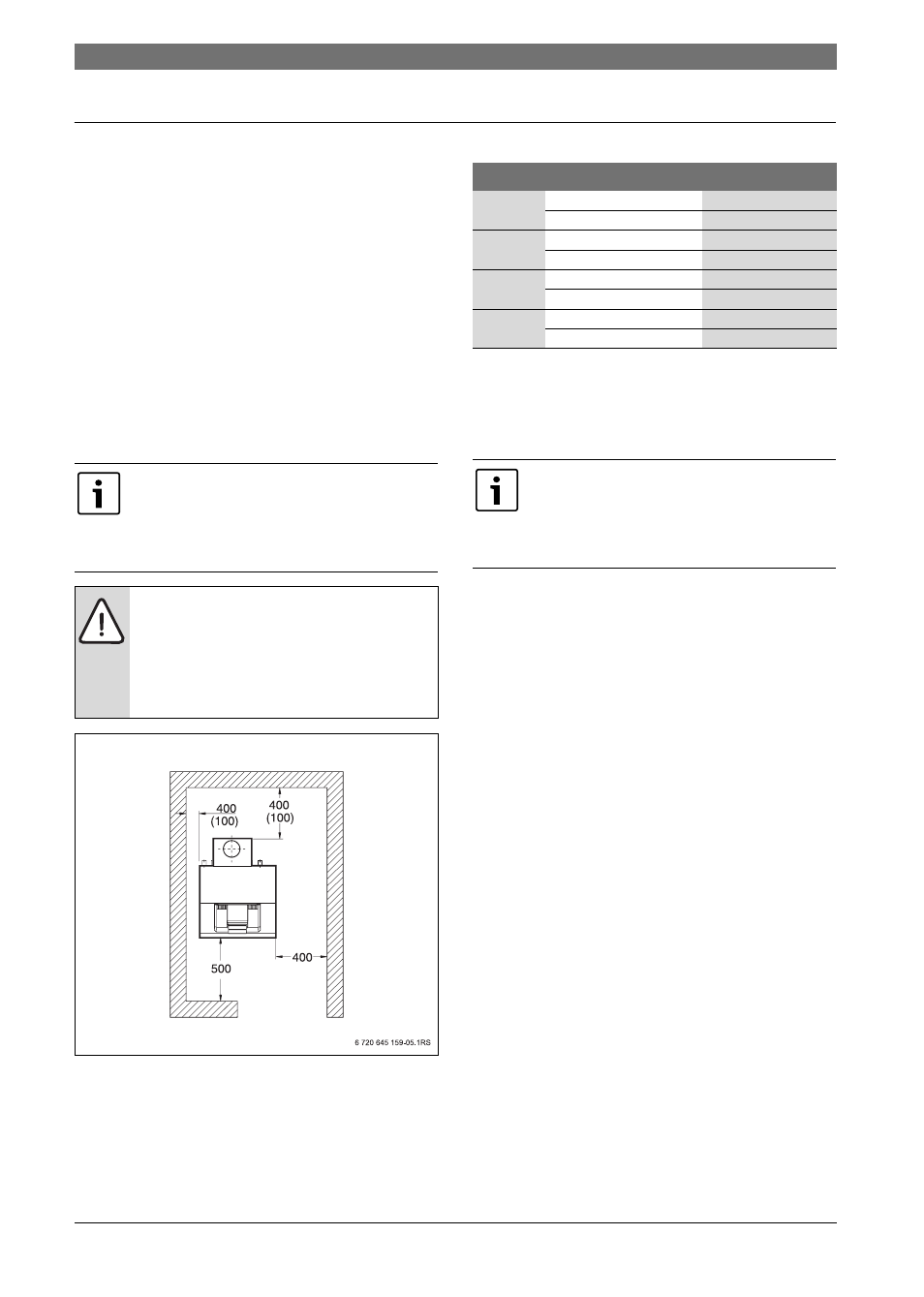

Рис. 6 Рекомендуемые расстояния от стен
(размеры в мм, в скобках минимальные
расстояния)
При необходимости учитывайте
дополнительные расстояния от стен для
других компонентов и соответствующие
инструкции по монтажу (например, для
бойлера).
УВЕДОМЛЕНИЕ: возможно повреждение
котла из-за недостаточной несущей
способности фундамента.
B Устанавливайте котёл только на
основание с достаточной несущей
способностью.
Размер Расстояние от стены
A рекомендуемое 500
минимальное 500
B рекомендуемое 400
минимальное 100
C рекомендуемое 400
минимальное 100/400 1)
1) Минимум с одной стороны расстояние от стены 400 мм
у котлов с устройством контроля дымовых газов (доступ
к датчику температуры дымовых газов).
D рекомендуемое 400
минимальное 100
Таб. 23 Рекомендуемые и минимальные расстояния от
стен (размеры в мм)
При подключении бойлеру,
устанавливаемому под котлом или рядом с
ним, выполняйте рекомендации
инструкции по монтажу, прилагаемой к
трубному соединению.
