50 | Контрольный осмотр и техническое обслуживание
RU
6 720 645 640 (2010/05)
9.2.3
Чистка горелки
B Демонтируйте горелку (Æ глава 9.2.1, стр. 47).
B Разъедините штекерное подключение [1] к
запальному трансформатору [2].
B Отверните два винта контрольного электрода [3] и
осторожно выньте электрод.
B Отверните два винта запального электрода [6] и
осторожно выньте электрод.
B Отверните резьбовое соединение газовой
арматуры и снимите её.
B Опустите стержни горелки [4] в воду с чистящим
средством и очистите их щёткой.

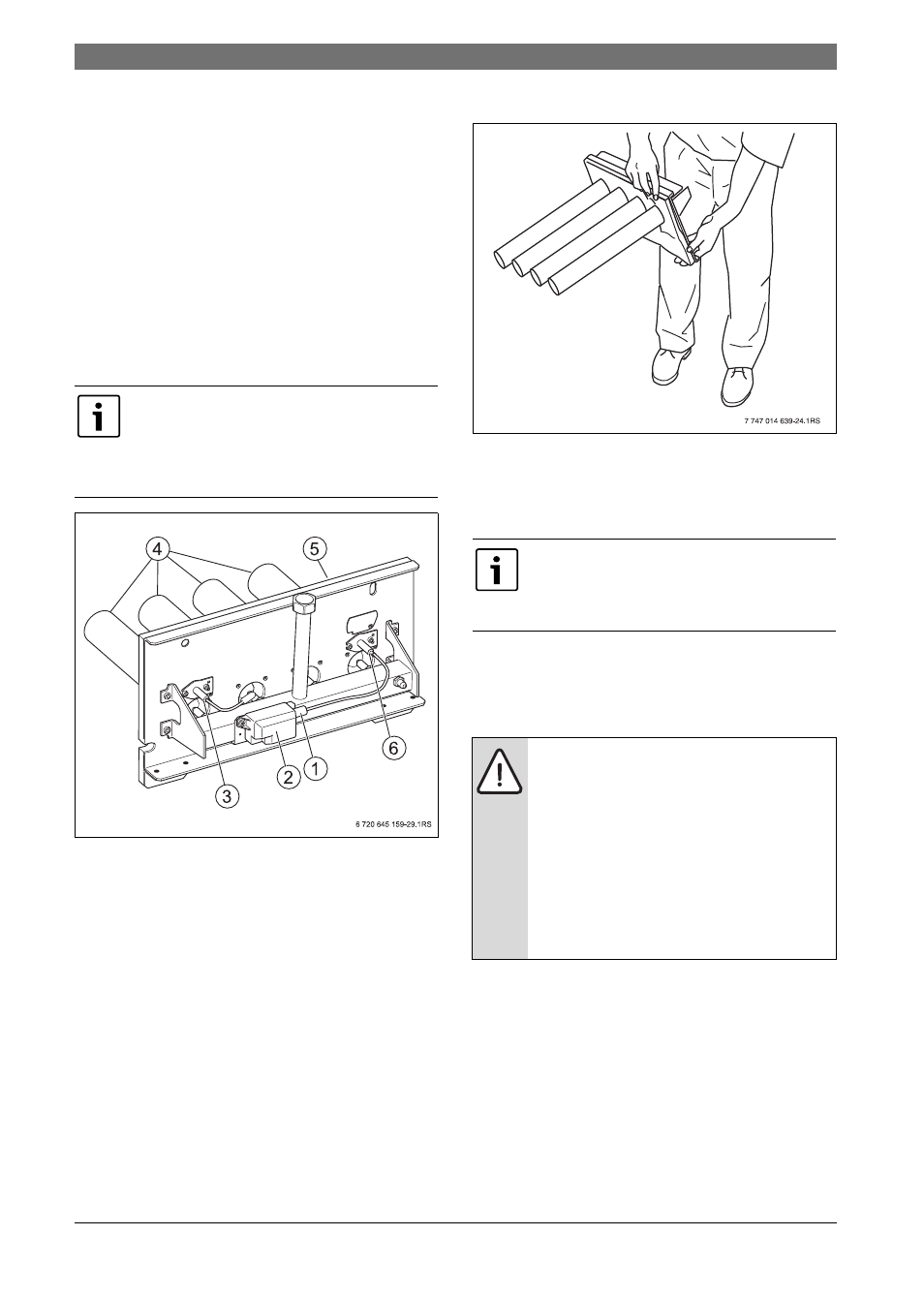

Рис. 47 Чистка горелки
1
Штекерное соединение запального трансформатора
2
Запальный трансформатор
3
Контрольный электрод
4
Стержни горелки
5
Теплоизоляция на щитке горелки
6
Запальный электрод
B Промойте струей воды стержни горелки, при этом
удерживайте горелку таким образом, чтобы вода
проникала во все щели стержней, а затем вытекала
из них.
B Переверните горелку, чтобы удалить остатки воды
(
Æ рис. 48).
B Проверьте свободный проход в щелях.
B Удалите из щелей водяную пленку и остатки грязи.
Если щели повреждены, то горелку нужно заменить.
Рис. 48 Опрокидывание горелки
B Монтаж горелки осуществляется в обратном
порядке действиям при её демонтаже
(
B При креплении щитка горелки
(
Æ рис. 44, [2], стр. 47) слегка затяните четыре
винта.
B При необходимости замените уплотнения.
Старайтесь не намочить теплоизоляцию на
щитке горелки [5] и запальный
трансформатор [2].
B При необходимости снимите запальный
трансформатор.
Распорные кольца могут потеряться
B При монтаже горелки обратите
внимание на то, чтобы на шпильках
находились промежуточные кольца.
ОПАСНО: угроза для жизни из-за взрыва
легковоспламеняющихся газов!
После проведения работ по техническому
обслуживанию возможно возникновение
утечек в трубопроводах и резьбовых
соединениях.
B Проведите проверку герметичности.
B Используйте только те средства для
определения мест утечек, которые
имеют допуск к такому применению.
