28 | Монтаж
RU
6 720 645 640 (2010/05)
5.7.3
Установка системы управления
B Вставьте язычки [2] системы управления в
овальные отверстия [3].
B Сдвиньте систему управления вперёд.
B Эластичные крюки [1] системы управления должны
защёлкнуться в предусмотренных для них
отверстиях при нажатии.

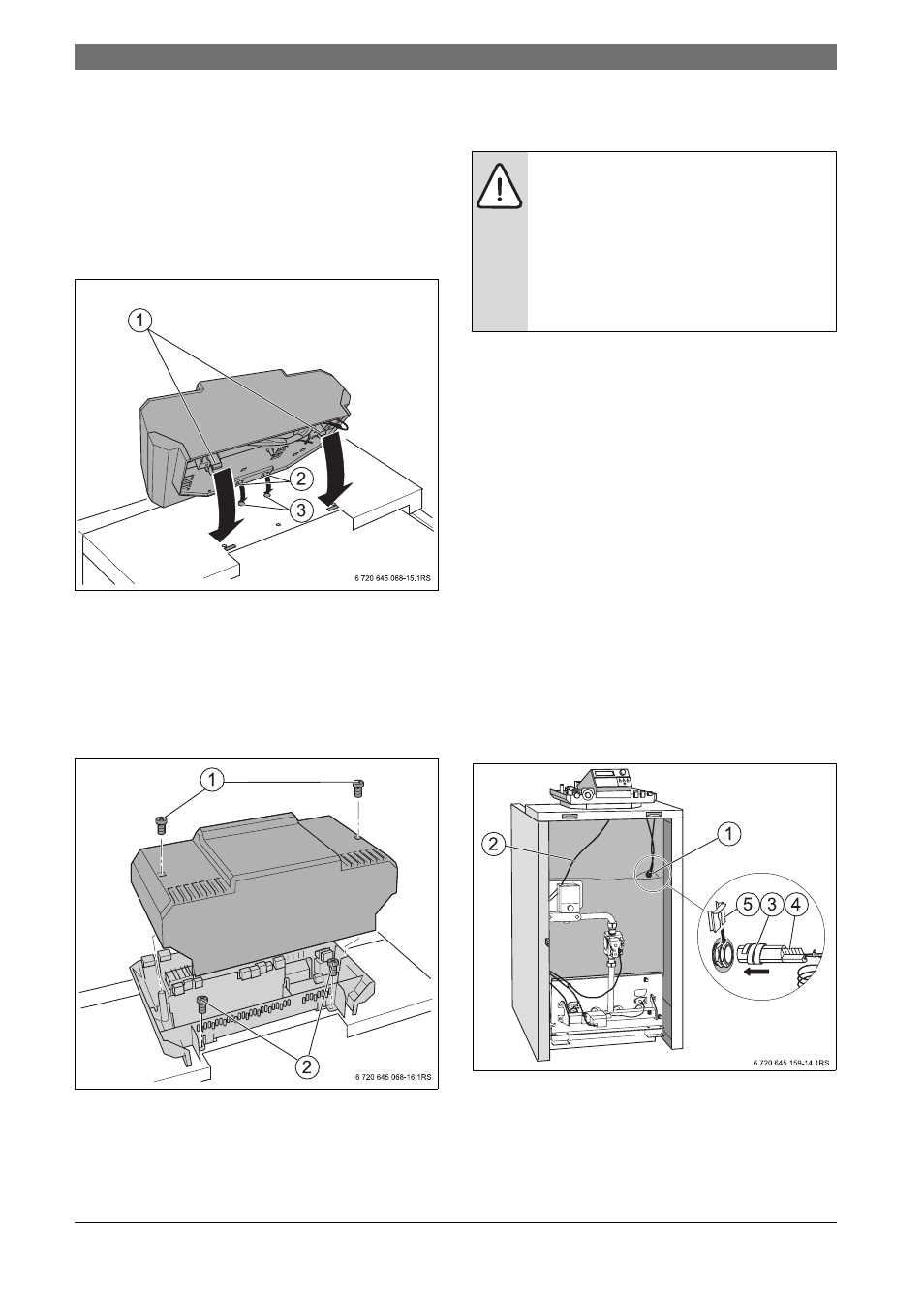

Рис. 16 Установка системы управления
1
Упругие крюки
2
Язычки
3
Овальные отверстия
B Выверните винты из верхней крышки системы
управления [1] и снимите крышку.
B Закрепите систему управления саморезами [2].
Рис. 17 Снятие верхней крышки
1
Винты верхней крышки
2
Саморезы
5.7.4
Монтаж комплекта температурных датчиков
B Проведите капиллярные трубки датчиков
температуры и, при использовании системы
управления CFB, провод датчика температуры
котловой воды под передней крышкой котла вперёд
к месту замера [1]. При этом размотайте их только
на необходимую длину.
B При большой длине лишнее количество
капиллярных трубок и проводов датчиков сверните
в кольцо и положите на теплоизоляцию.
B Проведите провод горелки [2] под передней
крышкой котла назад к подключению системы
управления.
B Вставьте датчики температуры до упора в
погружную гильзу.
B При этом пластмассовая спираль [3] автоматически
сдвигается назад. Компенсационная пружина [4]
должна задвинуться в гильзу.
B Наденьте фиксатор датчиков [5] (входит в комплект
поставки системы управления) сбоку или сверху на
головку гильзы (по стрелке).
Рис. 18 Монтаж комплекта температурных датчиков
1
Место замера
2
Провод горелки
3
Пластмассовая спираль
4
Компенсационная пружина
5
Фиксатор датчиков
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования!
Капиллярные трубки можно повредить из-
за сильного перегиба или острыми
кромками.
B Прокладывайте капиллярные трубки
аккуратно и с большими радиусами на
поворотах.
