Монтаж | 29 RU
6 720 645 640 (2010/05)
5.7.5 Подключение других электрических
проводов
B Подведите электрические соединительные провода
заказчика и провод от реле контроля дымовых
газов к системе управления сзади через кабельный
ввод [1].
B Выполните электрические подключения штекерных
соединений [3] системы управления в соответствии
с прилагаемой электросхемой.

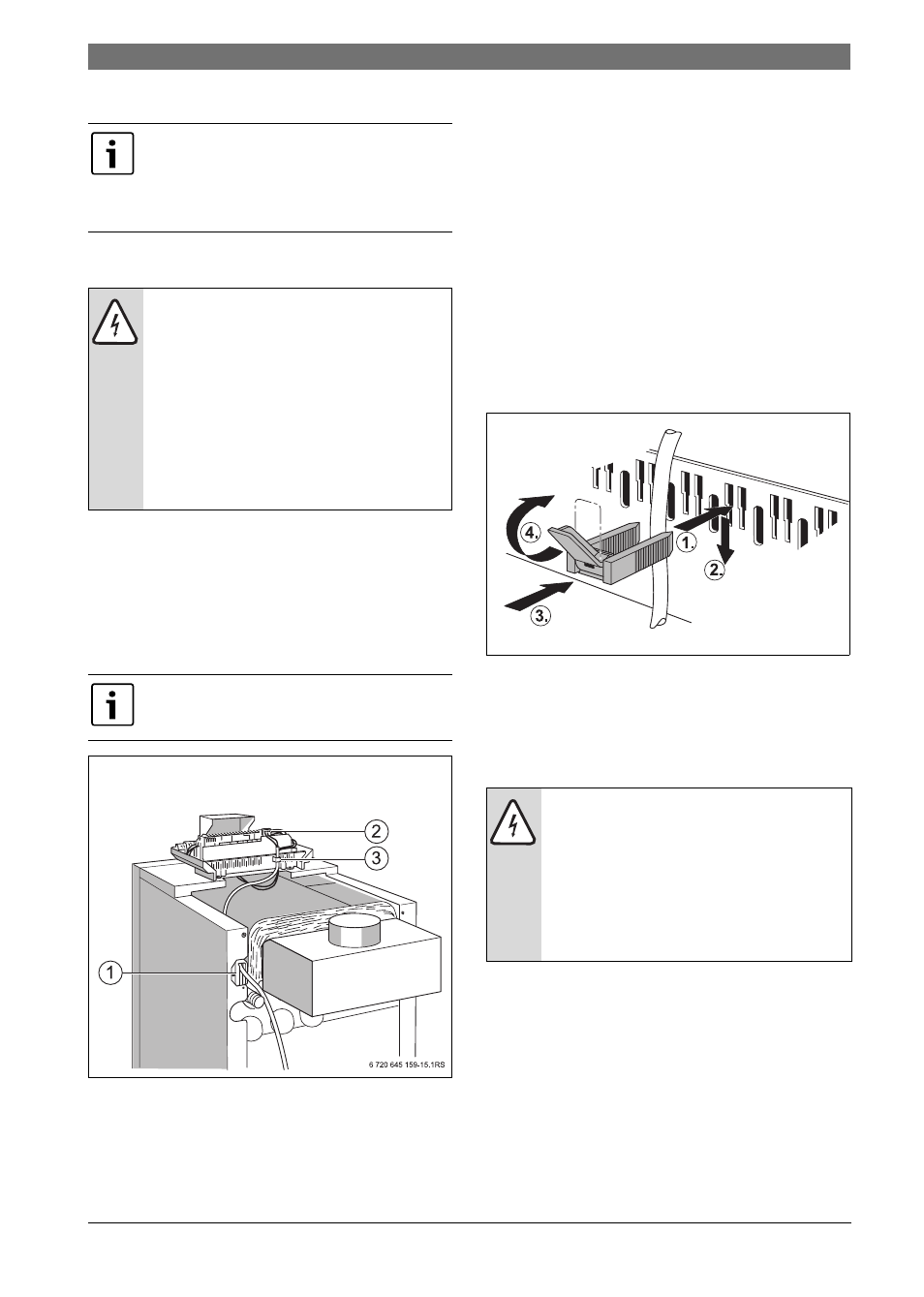

Рис. 19 Подключение электрических проводов
1 Кабельный ввод
2 Рамка с хомутами
3 Штекерные соединения
B Выполните штекерное соединение провода горелки
в соответствии с электросхемой.
B Лишние по длине капиллярные трубки и провода
уложите на изоляцию котла. Не перегибайте
капиллярные трубки!
Фиксация проводов
Все провода закрепите хомутами (входят в комплект
поставки).
1. Хомут с проводом вставьте сверху в прорезь гнезда
рамки.
2. Сдвиньте хомут вниз.
3. Нажмите.
4. Рычажок поверните вверх.
Рис. 20 Крепление проводов хомутами
5.7.6 Подключение отдельного оборудования
Клеммные планки в системе управления котла имеют
различные клеммы для подключения отдельного
электрического оборудования.
5.7.7 Подключение к электросети
B Подключите систему управления к электросети в
соответствии с прилагаемой электросхемой.
Для надёжной передачи температуры
обеспечьте хороший контакт между
поверхностями датчиков в гильзе.
Используйте компенсационную пружину
( Æ рис. 18, [4], стр. 28).
ОПАСНО: опасно для жизни из-за
поражения электрическим током!
Горячие части котла могут повредить
электрические провода.
B Следите за тем, чтобы провода не
касались горячих частей котла и
прерывателя тяги.
B Все провода должны прокладываться в
предусмотренных для них кабельных
каналах или по теплоизоляции котла.
Штекеры можно слегка отжимать
отверткой от штекерной планки.
ОПАСНО: опасно для жизни из-за
поражения электрическим током!
B Отключите отопительную установку от
электросети.
B Неправильно подсоединённые провода
могут стать причиной неправильной
работы оборудования с возможными
опасными последствиями.
