Контрольный осмотр и техническое обслуживание | 45 RU
6 720 645 640 (2010/05)
B Если падение давления больше, то нужно проверить
пенообразующим средством наличие утечек на
всех соединениях до газовой арматуры. Если утечки
не обнаружено, то повторите испытание давлением.
Если падение давления снова составит более
10 мбар в минуту, то замените газовую арматуру.
9.1.4 Проверка системы отвода дымовых газов,
подачи воздуха для горения, отверстий
приточной и вытяжной вентиляции.
Проверьте систему отвода дымовых газов, подачу
воздуха для горения, отверстия приточной и вытяжной
вентиляции в помещении. Сразу же устраняйте
обнаруженные недостатки. Обеспечьте, чтобы не было
препятствий подаче воздуха для горения, и отверстия
приточной и вытяжной вентиляции должны быть
свободны.
9.1.5 Проверка рабочего давления в отопительной
системе
В закрытых отопительных системах стрелка
манометра [2] должна находиться в зеленой зоне [3].
Красная стрелка манометра [1] должна быть
установлена на требуемое для отопительной системы
давление. Мы рекомендуем давление 1,5 бар.
B Откройте газовый кран.
B Установите пусковой выключатель на системе
управления в положение «1» (вкл).
B Проверка давления в отопительной системе.
Если стрелка манометра [2] не доходит до зеленой
зоны [3], то давление воды слишком низкое.
Необходимо заполнить отопительную систему водой
( Æ глава 6.2, стр. 32.).

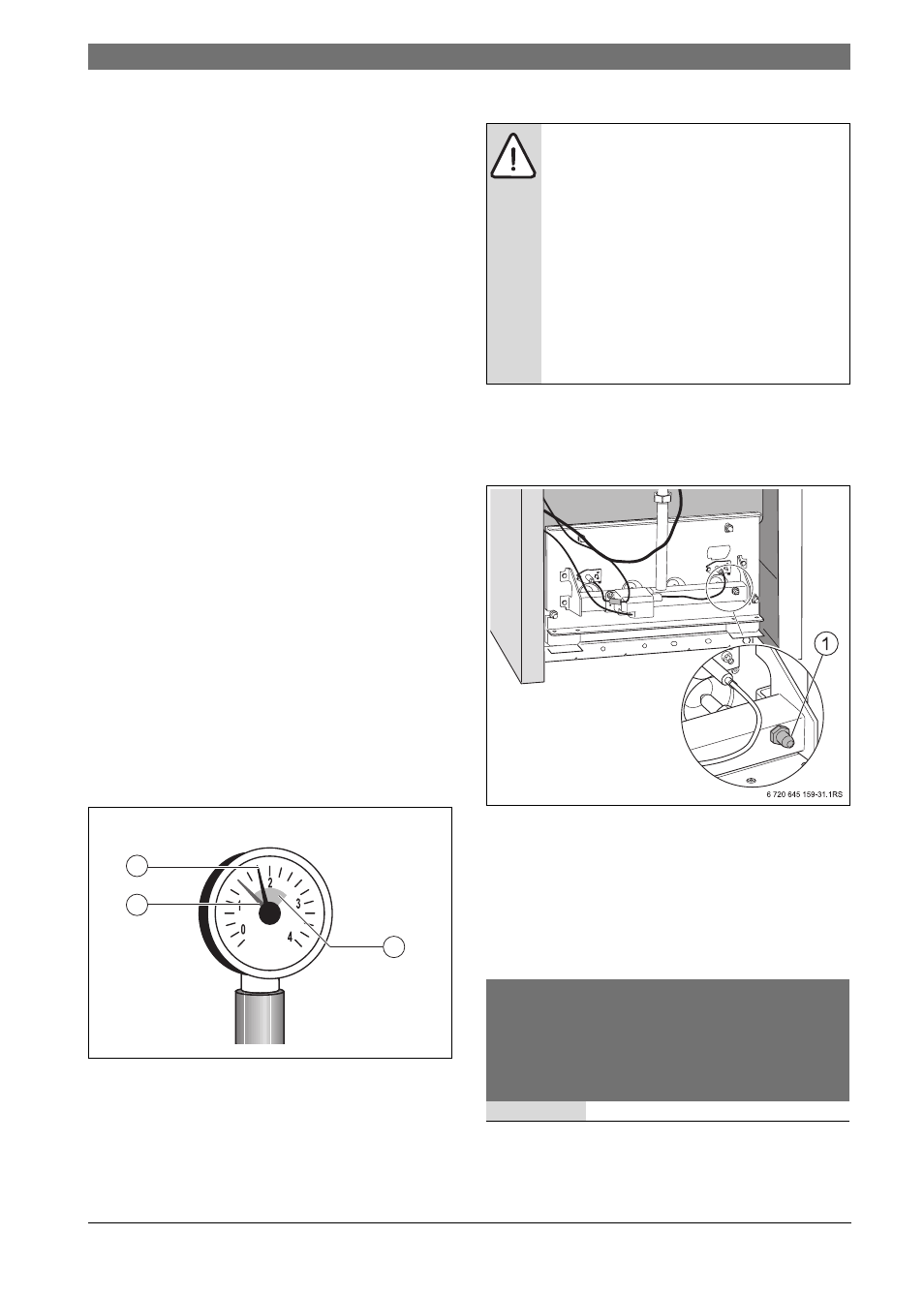

Рис. 41 Манометр для закрытых установок
1 Красная стрелка
2 Стрелка манометра
3 Зелёная зона
9.1.6 Измерение давления на форсунках
B Отверните на два оборота запорный винт
измерительного ниппеля [1] на
газораспределительной гребёнке.
Рис. 42 Измерение давления на форсунках
1 Измерительный ниппель
B Наденьте шланг U-образного манометра на
измерительный ниппель.
B Определите давление на форсунках по U-образному
манометру и сравните со значениями в таб. 28 -
таб. 31.
6 720 615 876-59.1RS
3
2
1
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за частого долива воды!
При частом добавлении воды отопительная
установка может выйти из строя в
результате коррозии и образования
накипи.
B Во время заполнения выпускайте воздух
из отопительной системы.
B Проверьте герметичность отопительной
системы.
B Проверьте работоспособность
расширительного бака.
Типоразмер
котла
Номинальное давление на
форсунках
1)
1) При температуре газа 15 °C и атмосферном давлении
1013 мбар
Природный газ
H (G20)
[мбар]
32-5 12,7
Таб. 28 Номинальное давление газа на форсунках
