Страница 27: Выполнение электрических подключений
Монтаж
| 27
RU
6 720 645 640 (2010/05)
5.7
Выполнение электрических
подключений
Котёл поставляется с завода с полной электрической
разводкой.
При подключении электрического оборудования
пользуйтесь электросхемой и инструкциями на
соответствующее оборудование.
Обеспечьте надёжное подключение к электросети в
соответствии с местными инструкциями.
5.7.1
Демонтаж передней стенки котла
B Отверните винты [1] крепления передней стенки
котла [3].
B Немного приподнимите и снимите переднюю
стенку вперёд.

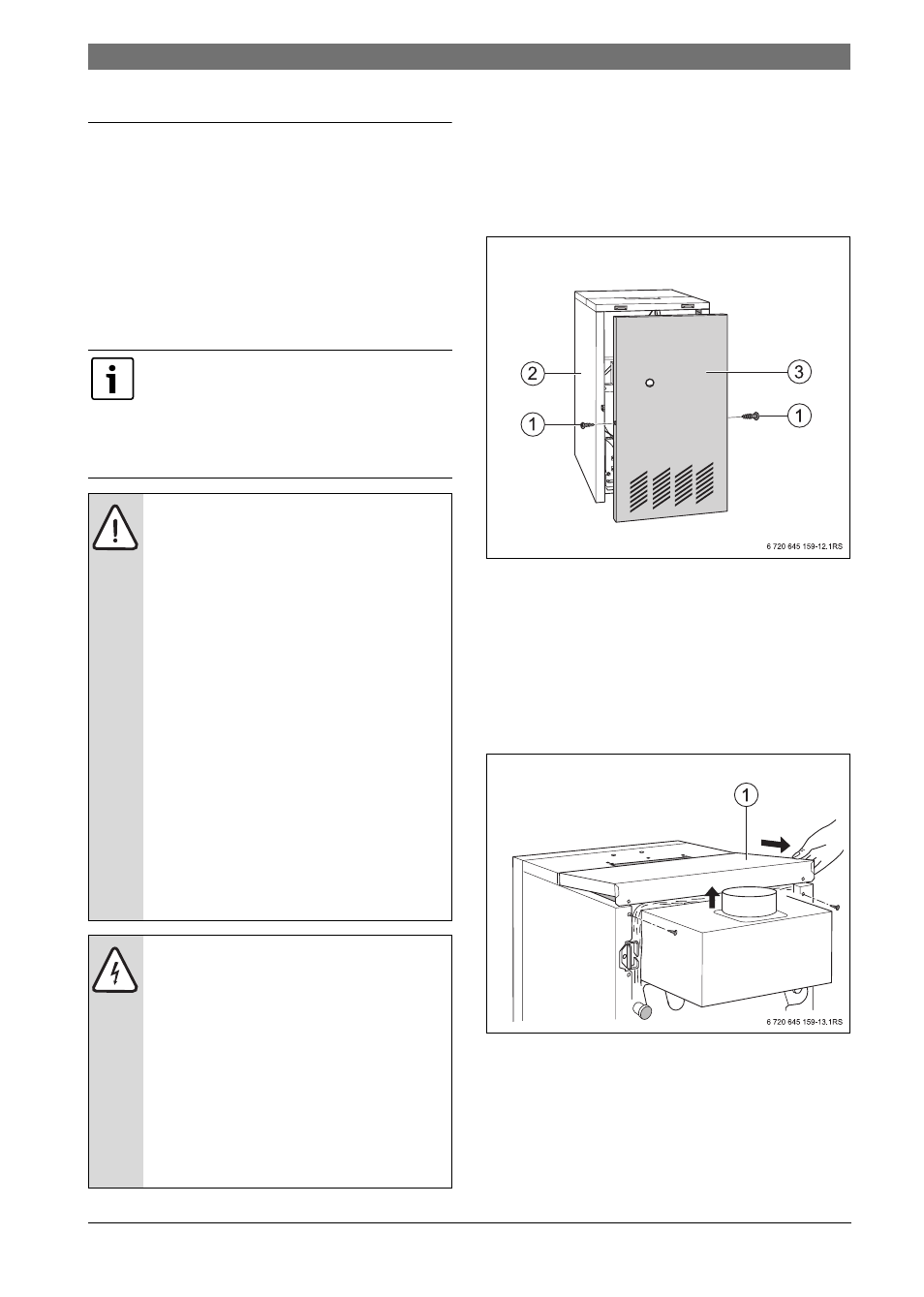

Рис. 14 Демонтаж передней стенки котла
1
Крепёжные винты
2
Облицовка котла
3
Передняя стенка
5.7.2
Снятие задней крышки котла
B Выверните два крепёжных винта задней крышки
котла [1].
B Приподнимите заднюю крышку и снимите назад.
Рис. 15 Снятие задней крышки котла
1
Задняя крышка котла
Котёл должен отключаться от электросети
стандартным устройством с
отсоединением на всех фазах (расстояние
между контактами > 3 мм).
B В случае отсутствия такого устройства
его нужно установить.
УВЕДОМЛЕНИЕ: возможно повреждение
оборудования из-за неправильного
монтажа!
При выполнении электрических
соединений соблюдайте следующее:
B Осторожно прокладывайте провода и
капиллярные трубки.
B При прокладывании не допускайте
изломов капиллярных трубок.
B Работы с электрическим
оборудованием в отопительной
установке разрешается проводить
только при наличии соответствующей
квалификации.
B При отсутствии квалификации
выполнение электрических
подключений следует поручить
специализированной фирме, имеющей
допуск на выполнение таких работ.
B Выполняйте местные инструкции!
ОПАСНО: угроза для жизни из-за
поражения электрическим током при
открытом приборе
B Перед тем, как открыть котёл,
обесточьте отопительную установку
аварийным выключателем системы
отопления и отключите
соответствующий защитный автомат в
здании. Выключения только системы
управления недостаточно.
B Обеспечьте защиту отопительной
установки от случайного включения.
