51
Подуровень II-7.3 – канал, назначаемый как «Зажигание 1», для управления поддержкой
зажигания или турботаймером с помощью таймерного канала R3. Заводская установка –
«РАЗРЕШЕНО».
Подуровень II-7.4 – канал, назначаемый как «Зажигание 1», для управления поддержкой
зажигания или турботаймером с помощью таймерного канала R4. Заводская установка –
«ЗАПРЕЩЕНО».
Подуровень II-7.5 – канал, назначаемый как «Зажигание 1», для управления поддержкой
зажигания или турботаймером с помощью таймерного канала CH5. Заводская установка –
«ЗАПРЕЩЕНО».
Подуровень II-7.6 - II-7.8 – Длительность импульса турботаймера. На данном подуровне
задаётся время, в течение которого зажигание автомобиля будет поддерживаться после его
выключения ключом, в том случае, если двигатель работал не менее 2 мин. Заводская установка
– «ЗАПРЕЩЕНО» При разрешении нескольких подуровней время суммируется, максимально
возможное время работы турботаймера составляет 3,5 мин.
Подуровень II-7.9 – Данный пункт разрешает использование интеллектуального режима
работы турботаймера.
Функция турботаймера в системе Pandora DXL наделена возможностями анализа для
повышения уровня комфорта пользователя. Тахометрический вход системы оценивает среднее
значение оборотов двигателя за промежуток времени, сообщая системе оптимальную длительность
работы функции турботаймера. При этом значение времени, выбранное комбинацией п.п. II-7.6
- II-7.8, будет считаться максимальным временем работы турботаймера. Заводская установка –
«ЗАПРЕЩЕНО».
Подуровень II-7.10 – Определяет логику работы реле «поддержки зажигания, турботаймера».
При разрешении данного пункта таймерный канал, выбранный в п.п.II-7.1-7.5 как «реле ПЗ/ТТ»,
будет работать согласно параллельной схеме подключения. По умолчанию этот пункт запрещен,
что соответствует типовой схеме подключения «с разрывом».
Подуровень II-7.11 – при разрешении данного пункта режим «Поддержка зажигания»
работает неограниченное время в независимости от установленного в п. II-7.12. Для выключения
режима «Поддержка зажигания» необходимо удерживать нажатой кнопку «2» брелока более 2
сек.
Подуровень II-7.12 – установка времени поддержки зажигания. Для этого необходимо войти
на данный подуровень. Индикатор погашен. Нажмите и удерживайте кнопку «VALET» (индикатор
включится оранжевым цветом). При отпускании кнопки время будет зафиксировано, система
красными и зелеными вспышками индикатора подтвердит запись в память, после чего индикатор
гаснет, и система ожидает ввода номера нового уровня. Для удобства установки времени на данном
подуровне каждая секунда удержания равняется одной минуте импульса поддержки зажигания.
То есть при удержании кнопки «VALET» 20 сек. - длительность импульса поддержки зажигания
будет равна 20 мин. Заводская установка – 20 мин.
X9
X8 Желтый 10
Корич./Красн. 1
Коричневый 4
+12 В
(к замку зажигания)
К реле стартера
Зажигание
Зажигание «2»
«АСС»
30
15
15/2
2
50

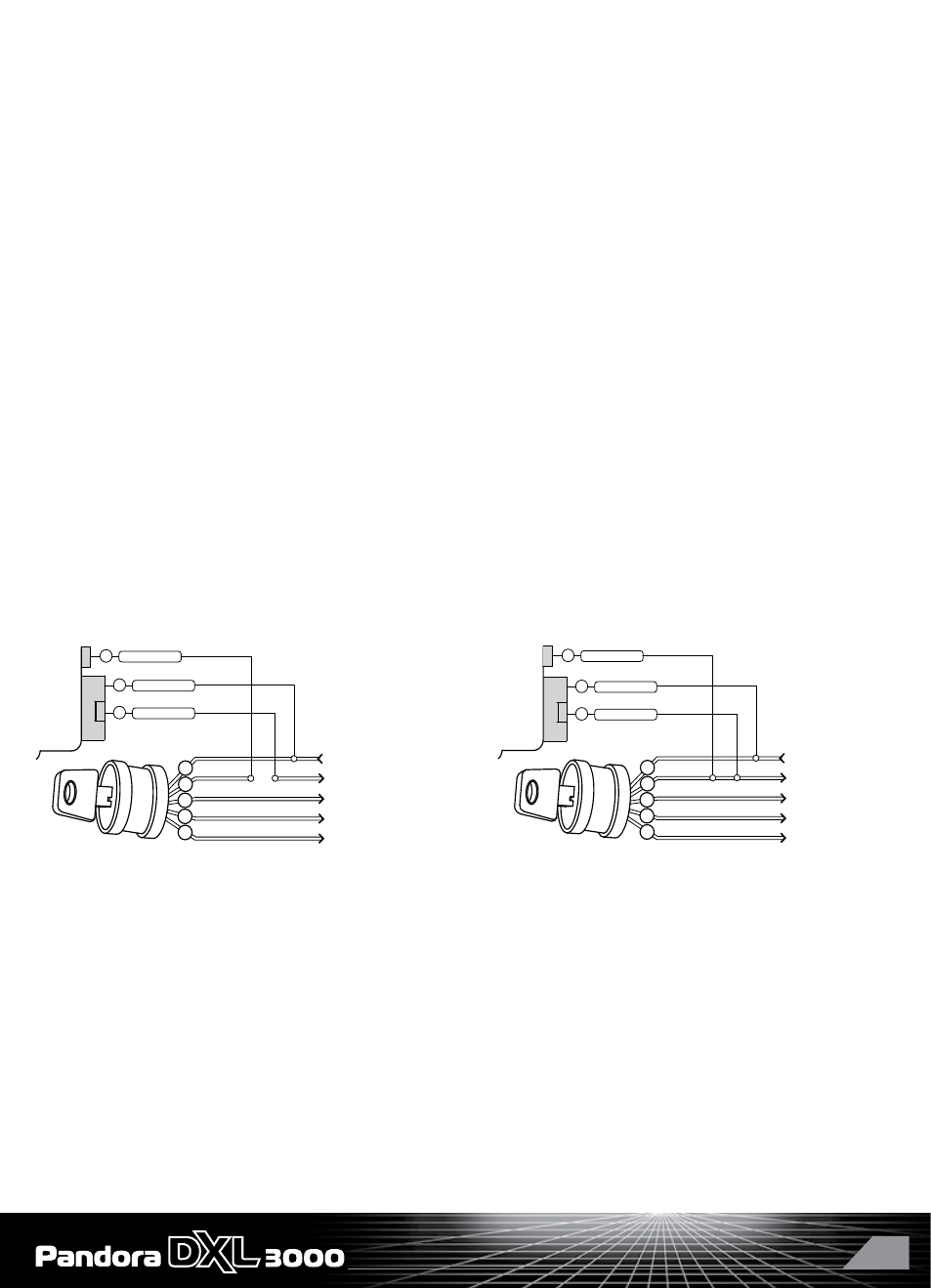

Типовая схема подключения к замку зажигания (с разрывом)
X9
X8 Желтый 10
+12 В
(к замку зажигания)
К реле стартера
Зажигание
Зажигание «2»
«АСС»
30
15
15/2
2
50
Типовая схема подключения к замку зажигания (параллельно)
Корич./Красн. 1
Коричневый 4
