26

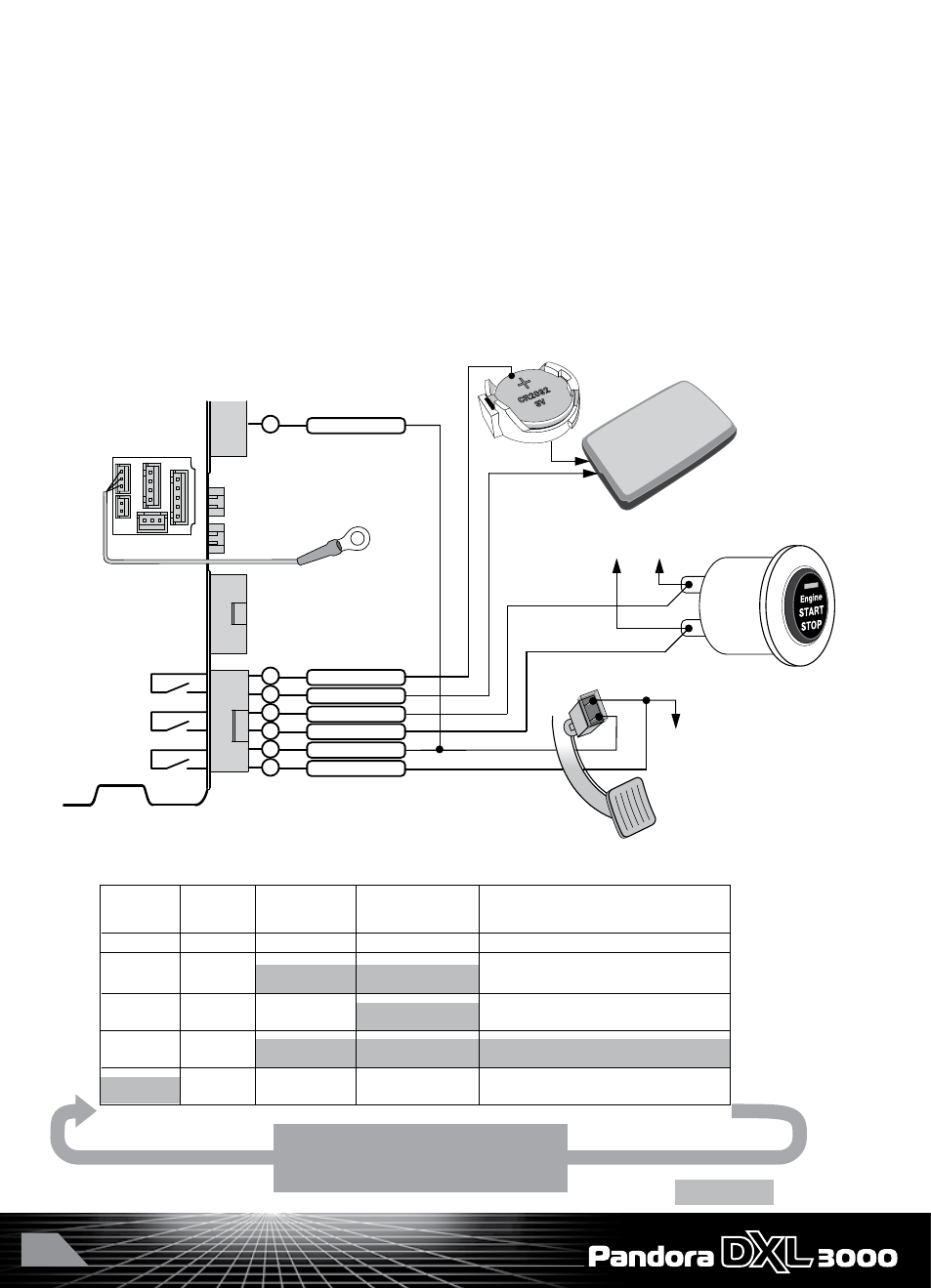

Типовая схема подключения сигнализации Pandora DXL
к атомобилям, оснащённым системой Smart Entry
Для реализации автоматического и дистанционного старта на автомобилях оснащённых си-
стемой Smart Entry необходимо обеспечить обход штатного иммобилайзера, нажатие на педаль
тормоза и нажатие на кнопку «START». Для обхода штатного иммобилайзера использовать ка-
нал R3 как «отдельное реле обхода штатного иммобилайзера», разрешить II-10.3 и запретить
II-10.6 (то есть не отключать канал после удачного старта), разрешить п. II-7.10, появление пи-
тания (+12В) на контрольном проводе зажигания не вызовет срабатывания тревоги в режиме
«автозапуск»; в тоже время, в режиме «Снято с охраны» при старте двигателя пользователем,
кнопкой «START» не вызовет включения реле зажигания. Для имитации нажатия педали тормо-
за – реле R4 (разрешить п. II-8.4, разрешить п. II-8.6, разрешить п. II-8.7) для отключения пе-
дали при удачном старте), для имитации нажатия кнопки «START» - реле стартера - R5 (разре-
шить п. II-2.10).
Предпусковый
подогрев
Обход SE
(R3)
Кнопка «START»
(R5)
Кнопка педали
тормоза (R4)
Подогрев
040 мин.
от t 0
Инициализация
28 сек.
Время удерживания
кнопки «START»
Прогрев (работа двигателя)
максимум (60 мин.)
до температуры 60105 0 С
Включено
При включении циклического запуска
возможность установить гарантированный
перерыв 30/60 мин.
п. II6.5
ДИАГРАММА ЗАПУСКА И РАБОТЫ ДВИГАТЕЛЯ (Smart Entry)
п.II  11.611.8
Пауза
1020 сек.
п.II  3.2 п.II  3.33.5 п.II  6.16.4
1
4
2
5
3
6
X9
X6
X3
Реле зажигания
(R3)
Реле стартера
(R5)
Реле АСС
(R4)
Корич./Красн.
21 Бел./Синий
Коричневый
Желт./Красн.
Желтый
Оранж./Красн.
Оранжевый
9A
9A
9A
X10
X8
Термодатчик
двигателя
X1
X5
X4 X7
Педаль
тормоза
Кнопка
СТОП сигнала
+12 В
Ключ системы
Smart Entry
Штатная проводка
X2
