канала (по умолчанию - CH4).
5. В режиме «снято с охраны» два раза включить зажигание с паузой не менее 2 сек. При
втором включении зажигания, если обучение прошло удачно, реле должно включится. Если не
включилось, то выключить и включить зажигание еще раз.
6. Выключить зажигание.
7. Отсоединить «Зеленый» провод и надежно изолировать его. Включить зажигание – реле
должно включиться.
8. Замаскировать реле в жгуте проводки изоляционной лентой.
Чаще всего блокировки устанавливаются на следующие цепи автомобиля:
• цепи зажигания;
• цепи стартера;
• электрические цепи бензонасоса;
• цепи датчиков двигателя;
• цепи инжектора;
• бензонасос, посредством установки дополнительного электромеханического клапана (в
комплект не входит).
Типовые схемы реализации блокировок двигателя приведены далее, но необходимо помнить,
что блокировки, имеющие высокую стойкость к взлому, получаются только с применением
нестандартного подхода.
Необходимо учитывать, что способ блокировки не должен создавать проблем во время
движения автомобиля и снижать управляемость. При несоблюдении данного требования, в случае
создания аварийных ситуаций, производитель ответственности не несет.
Для питания кодовых реле блокировки следует выбирать такие цепи автомобиля, в которых
во время движения не пропадает напряжение +12В, даже временно.
Более подробно методы подключения реле BM-103M описаны в прилагаемом к нему
руководстве по монтажу.

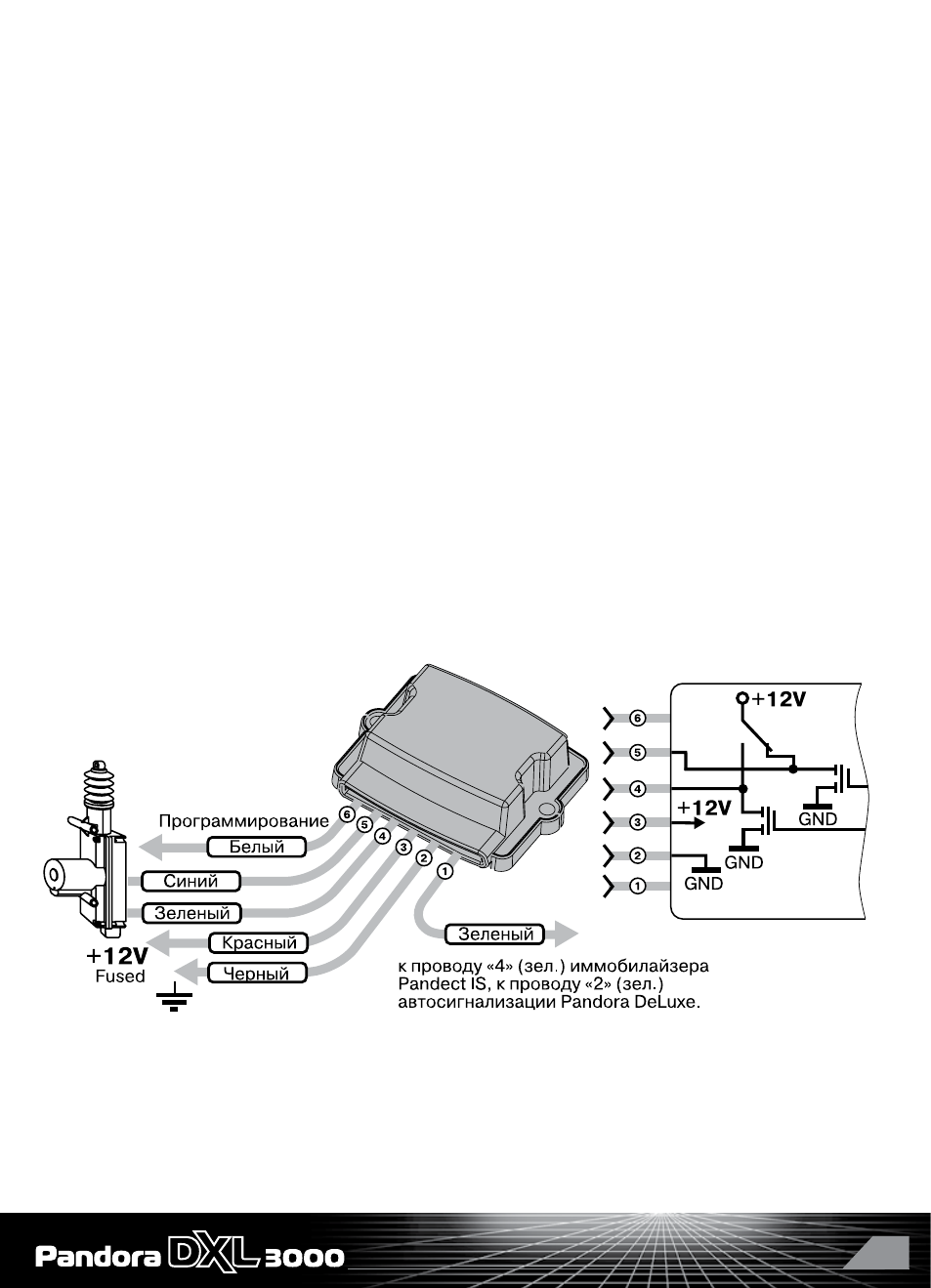

ПРОГРАММИРОВАНИЕ МОДУЛЯ УПРАВЛЕНИЯ ЗАМКОМ КАПОТА HM-05
Модуль управления замком капота HM-05 располагают скрытно в подкапотном пространстве
автомобиля, с соблюдением мер предосторожности, связанных с допустимой температурой,
агрессивностью среды и влажностью.
Провод «1» (зеленый) модуля блокировки должен быть присоединен к управляющему проводу
«2» (зеленый) базового блока автосигнализации Pandora DXL.
Провод «2» (черный) модуля блокировки должен быть присоединен к кузову автомобиля или
надежному проводнику, соединяющему кузов и какой-либо штатный потребитель. Данный провод
подсоединяется при монтаже в первую очередь.
