Инструкция по эксплуатации Pandora DXL3000
Страница 14
14
При монтаже необходимо учитывать особенность подключения модуля управления замком
капота: модуль должен получать питание по проводу «3» (красный), питание на данном проводе
не должно пропадать ни при каких обстоятельствах. Игнорирование данного требования может
привести к сбоям в работе системы и повлиять на охранные свойства комплекса.
Провода управления замком «4» (зеленый) и «5» (синий) подключают к приводу
электромеханического замка капота. Размеры модуля управления замком капота
позволяют установить его в непосредственной близости к месту размещения электромеханического
замка, в подкапотном пространстве. При монтаже этой цепи необходимо следить за длиной и сечением
проводов, используемых при коммутации, поскольку ток коммутации может быть высоким.
Для программирования модуля HM-05 в систему необходимо провод «6» модуля присоединить
к проводу «1».
Подать питание на базовый блок автосигнализации Pandora DXL и модуль управления
замком капота HM-05. Включить зажигание, модуль управления замком капота выдаст импульс
открытия.
ПРИМЕЧАНИЕ: После программирования провод «6» необходимо подключить к концевику
капота, таким образом, чтобы при открывании капота на проводе «6» появлялся «-».
СОВМЕСТНАЯ РАБОТА С ИММОБИЛАЙЗЕРОМ PANDECT IS-471/475/477.
РЕАЛИЗАЦИЯ РЕЖИМА «HANDS FREE» (ОПЦИЯ)
При совместной работе автосигнализации Pandora DXL 3OOO и иммобилайзера Pandect IS-
471/475/477 возможна реализация функции «HANDS FREE», т.е. постановка и снятие автомобиля
с охраны без использования брелока. От владельца автомобиля не требуется никаких действий
для отключения охраны сигнализации и деактивации противоугонной функции, только поднести
брелок-метку иммобилайзера к автомобилю.
Pandect IS управляет постановкой/снятием охраны динамическим кодом, передаваемым
по проводу таймерного канала CH4. При включении режима «HANDS FREE», приближение
владельца с брелоком-меткой вызовет снятие автомобиля с охраны, отсутствие владельца с
брелоком-меткой в зоне радиообмена более 15 сек. вызовет постановку автомобиля на охрану.
При этом иммобилайзер будет работать в штатном режиме, согласно своему алгоритму работы.
Замок
зажигания
Биппер
Светодиод
+12V
+12V
+12V
1
6
2
5
3
3
4
5
4
2
6
1
Блокируемая цепь (макс. 20 А)

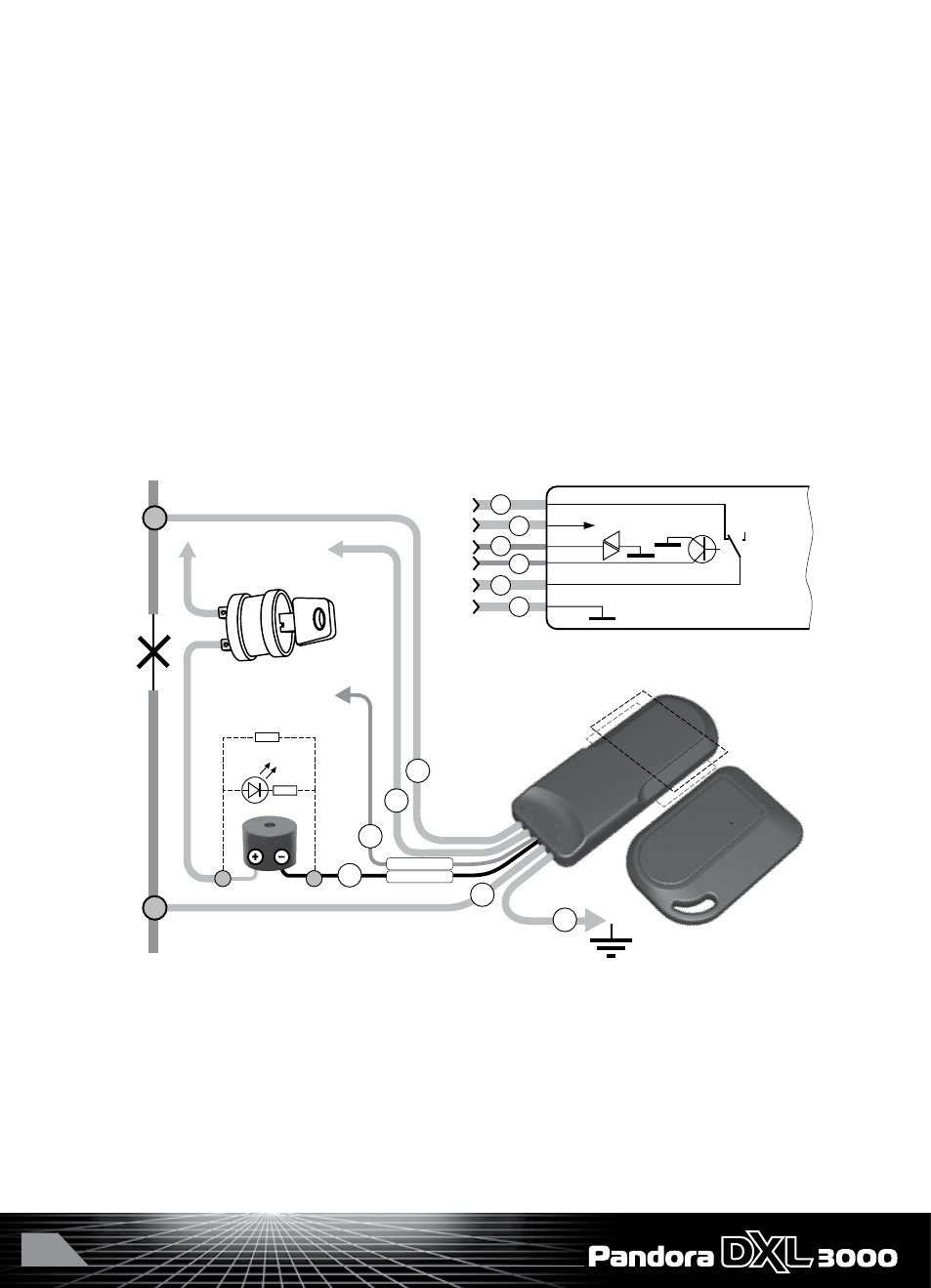

Схема подключения
иммобилайзера
Pandect IS 477
1K
5~10K
Красный
Чёрный
GND
300 mA
300 mA
NC
max 20A
nom 10A
Местоположение
встроенной
антенны
Место
встроенной
антенны
зеленый
черный
к таймерному каналу
(по умолчанию СН4)
базового блока
