4
min
20-25 mm
min 100 mm
до металла
min
20-25 mm
min 100 mm
до металла
Размещение базового блока системы
Базовый блок системы устанавливают в салоне автомобиля. Обычно место расположения
выбирают вблизи приборной панели или в районе центральной консоли для того, чтобы уменьшить
длину основной части коммутируемых проводов и избежать их наращивания. Закрепить базовый
блок системы можно винтами-саморезами, входящими в комплект, либо пластиковой стяжкой,
либо при помощи двухсторонней липкой ленты на полимерной вспененной основе. Но при
монтаже на липкую ленту необходимо иметь в виду, что при нагреве (от солнечных лучей или
салонного отопителя) базовый блок может открепиться, поэтому примите дополнительные меры,
ограничивающие его перемещение в этом случае. Данная модель оснащена встроенным цифровым
датчиком ускорения, на котором построено распознование ударов, перемещения и наклонов.

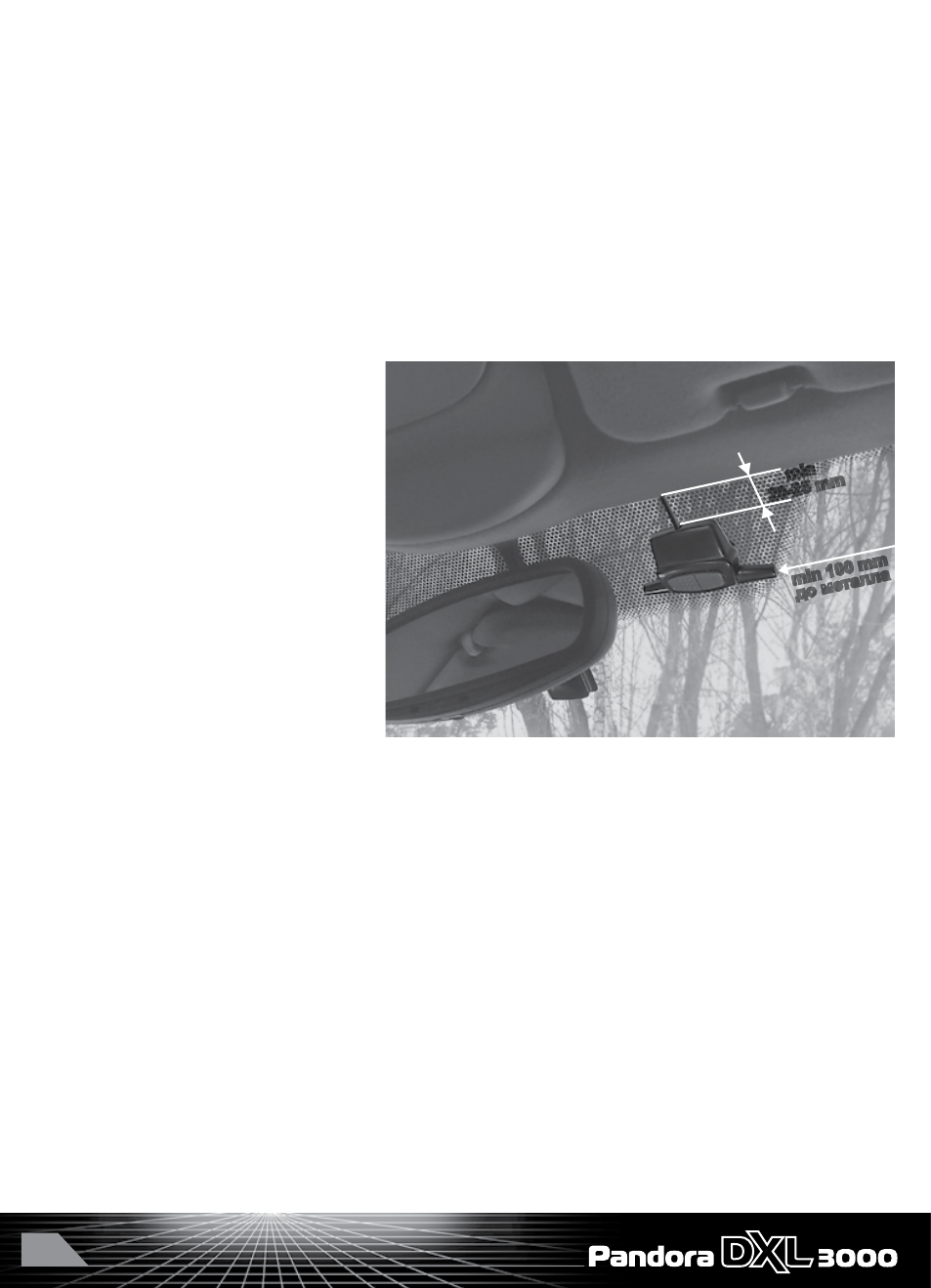

Размещение модуля приемо-передатчика (RF-модуля)
К размещению RF-модуля
стоит подойти с максимальной
ответственностью, поскольку от
правильности и оптимальности
выбора места его монтажа зависит
реальная дальность, как канала
извещения, так и командного канала.
RF-модуль устанавливается на
остеклении автомобиля, насколько
возможно выше, расположение
лучей диполя - горизонтальное. При
этом расстояние от металлических
частей кузова должно быть не
меньше 50-100мм. Прокладывание
кабеля от базового блока к RF-
модулю предпочтительно вести
в непосредственной близости от
металлических частей кузова,
не допуская резких изгибов и
повреждения изоляции.
При размещении модуля на остеклении обратите внимание на отсутствие металлизированного
покрытия на стекле и встроенных отопителей. Присутствие данных элементов на стекле в зоне
монтажа способно в несколько раз сократить дальность функционирования радиоканала.
Размещение индикатора состояния
Трёхцветный светодиодный индикатор состояния размещается в местах удобных для
наблюдения, как с места водителя, так и снаружи автомобиля, через стекло. При желании можно
установить светодиод, врезав его в штатную деталь автомобиля, пластиковый корпус индикатора
можно разобрать и использовать светодиод отдельно. Для крепления светодиода в этом случае
необходимо просверлить в пластиковой детали автомобиля отверстие диаметром 5мм и после
размещения в нем светодиода, для дополнительной фиксации, использовать клей на резиновой
основе.
Размещение кнопки «VALET»
Кнопка «VALET» размещается в салоне автомобиля относительно скрытно, поскольку
именно при помощи нее набирается секретный код для дезактивации противоугонных функций
