VEGAPULS 61 - исполнение с накидным фланцем
126 mm
(4.96")
10,5 mm
(0.41")
19 mm (0.75")
ø 75 mm (2.95")
ø 115 mm (4.53")
ø 156 mm (6.14")
ø 200 mm (7.87")
ø 21 mm
(0.83")
ø 107 mm
(4.21")

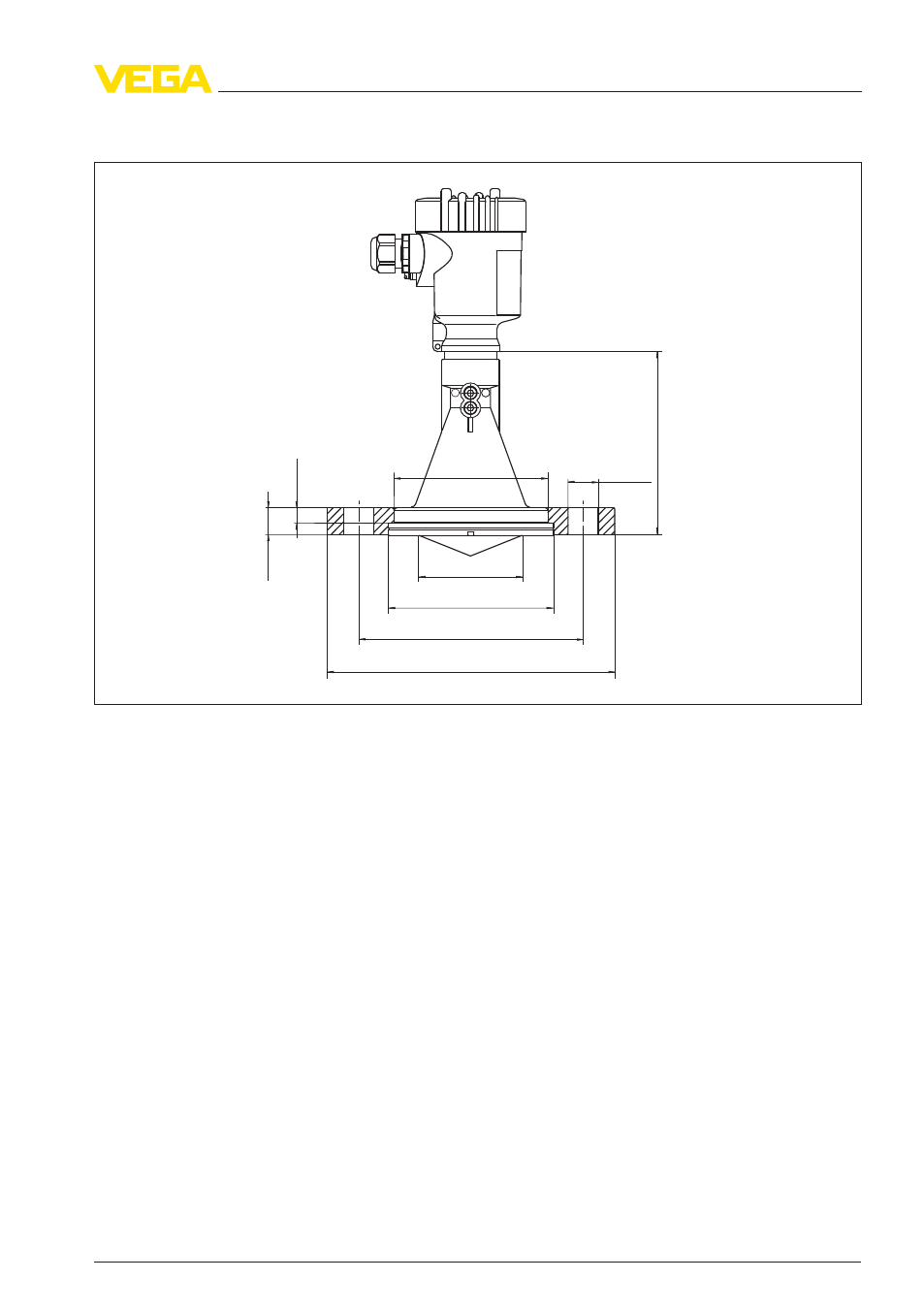

Рис. 66: VEGAPULS 61, накидной фланец для DN 80 PN 16/ ASME 3" 150lbs/ JIS80 10K
