Инструкция по эксплуатации VEGA VEGAPULS 61 (≥ 2.0.0 - ≥ 4.0.0) Foundation Fieldbus Approval according to LPR radio standard
Страница 73
-
физический слой
по IEC 61158-2
Демпфирование (63 % входной величины)
0 … 999 с, устанавливаемое
Channel Numbers
-
Channel 1
Primary value
-
Channel 2
Secondary value 1
-
Channel 3
Secondary value 2
Скорость передачи
31,25 Кбит/с
Значение тока
-
Устройства без взрыврзащиты и Ex ia
10 mA, ±0.5 mA
-
Устройства Ex d
16 mA, ±0,5 mA
Разрешающая способность измерения
(
цифровая)
> 1
mm (0.039 in)
Точность измерения (по DIN EN 60770-1)
Эталонные условия процесса по DIN EN 61298-1
-
Температура
+18
… +30 °C (+64 … +86 °F)
-
Относительная влажность
45 … 75 %
-
Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Эталонные условия монтажа
-
Мин. расстояние до конструкций
> 200
mm (7.874 in)
-
Отражатель
Уголковый отражатель
-
Ложные отражения
Самый сильный сигнал помехи на 20 дБ слабее
полезного эхосигнала
Погрешность измерения на жидкостях
См. следующие диаграммы
0,5 m (1.6 ft)
10 mm (0.394 in)
- 10 mm (- 0.394 in)
2 mm (0.079 in)
- 2 mm (- 0.079 in)
0
1 2
3

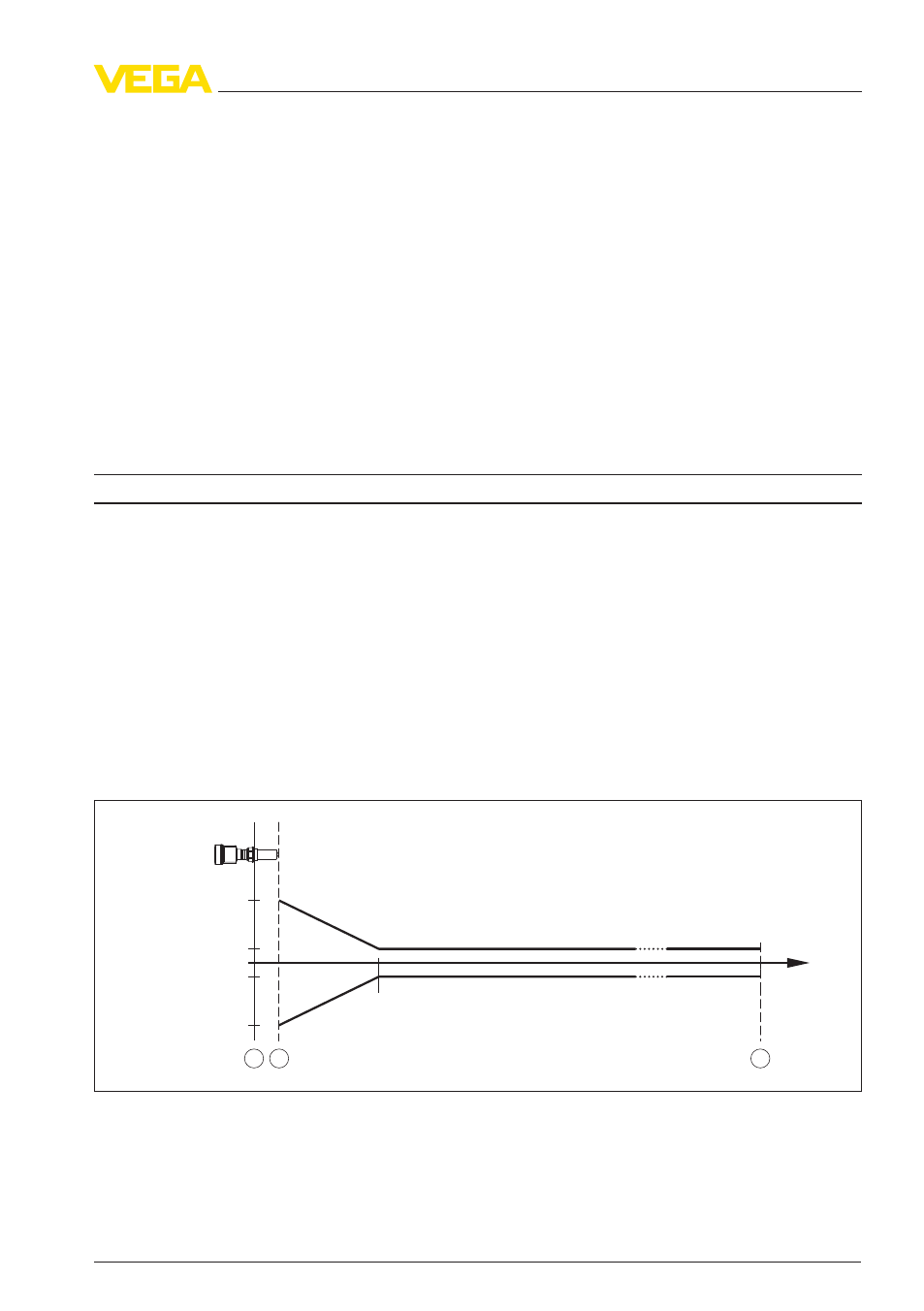

Рис. 48: Погрешность измерения при эталонных условиях - герметизированная антенная система
1
Базовая плоскость
2
Край антенны
3
Рекомендуемый диапазон измерения
VEGAPULS
61 • Разрешение в соответствии с Директивой LPR
73
