Страница 34
5
.6
Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2

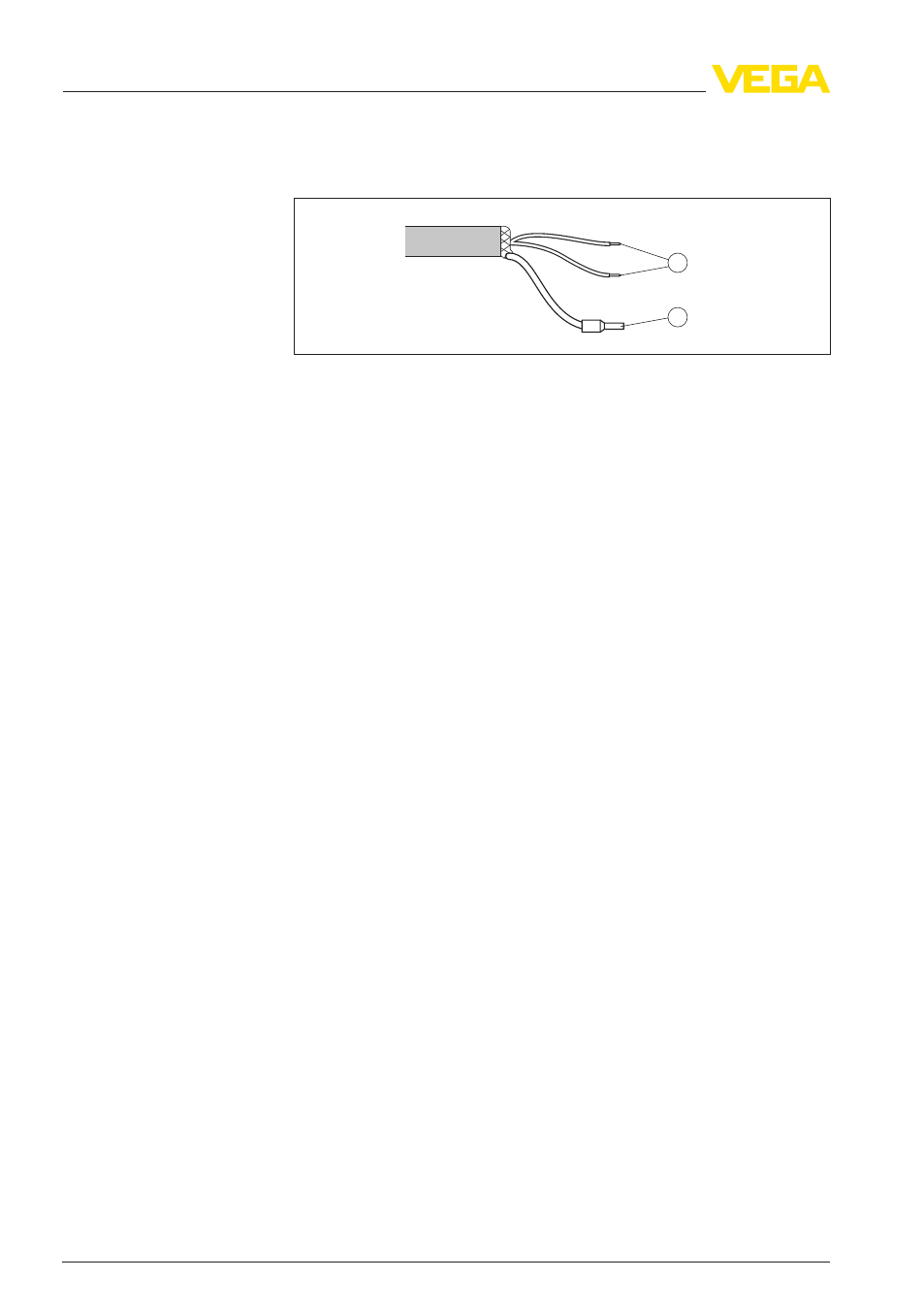

Рис. 28: Назначение проводов постоянно подключенного соединительного
кабеля
1
Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2
Экранирование
5
.7
Фаза включения
После подключения VEGAPULS 61 к шинной системе в течение
прибл. 30 секунд производится самопроверка устройства. Вы-
полняется следующее:
l
Внутренняя проверка электроники
l
Индикация типа устройства, версии аппаратного и про-
граммного обеспечения, обозначения места измерения (на
дисплее или ПК)
l
Индикация сообщения о статусе "F 105 Идет поиск изме-
ренного значения" на дисплее или ПК
l
кратковременное обращение байта состояния в значение
неисправности.
Как только будет найдено действительное измеренное значение,
оно выдается на линии сигнала. Значение соответствует теку-
щему уровню и уже выполненным установкам, например завод-
ской установке.
Назначение проводов
соединительного кабе-
ля
34
VEGAPULS
61 • Разрешение в соответствии с Директивой LPR
5 Подключение к шинной системе
41716
-RU
-120319
