6
.3
Параметрирование
Путем соответствующего параметрирования устройство на-
страивается на условия применения. Параметрирование выпол-
няется через операционное меню.
Главное меню разделено на пять зон со следующими функциями:
Начальная установка: выбор среды, применения, емкости,
установка рабочего диапазона измерения, демпфирование
Дисплей: выбор языка, установки для индикации измеренных
значений, а также подсветки
Диагностика: сведения о статусе устройства, указатель пико-
вых значений, надежность измерения, моделирование, эхо-
кривая
Дополнительные установки: единицы устройства, единицы SV
2, память помех, линеаризация, дата/время, сброс, копирование
данных датчика
Инфо: имя устройства, версия аппаратного и программного
обеспечения, дата заводской установки, Device-ID, особенности
устройства
Для оптимального параметрирования датчика для данного
измерения необходимо, последовательно выбирая опции меню
"
Начальная установка", ввести соответствующие значения па-
раметров. Порядок выполнения начальной установки описан
ниже.
Жидкости и сыпучие продукты обладают разными отражатель-
ными свойствами. Создающие помехи факторы также различны:
у жидкостей это могут быть волнение поверхности и пенообра-
зование, а у сыпучих продуктов - пылеобразование, профиль
конуса насыпания и дополнительное отражение от стенки
емкости.
Для адаптации датчика к условиям измерения сначала нужно
выбрать тип измеряемой среды "Жидкость" или "Сыпучий
продукт".

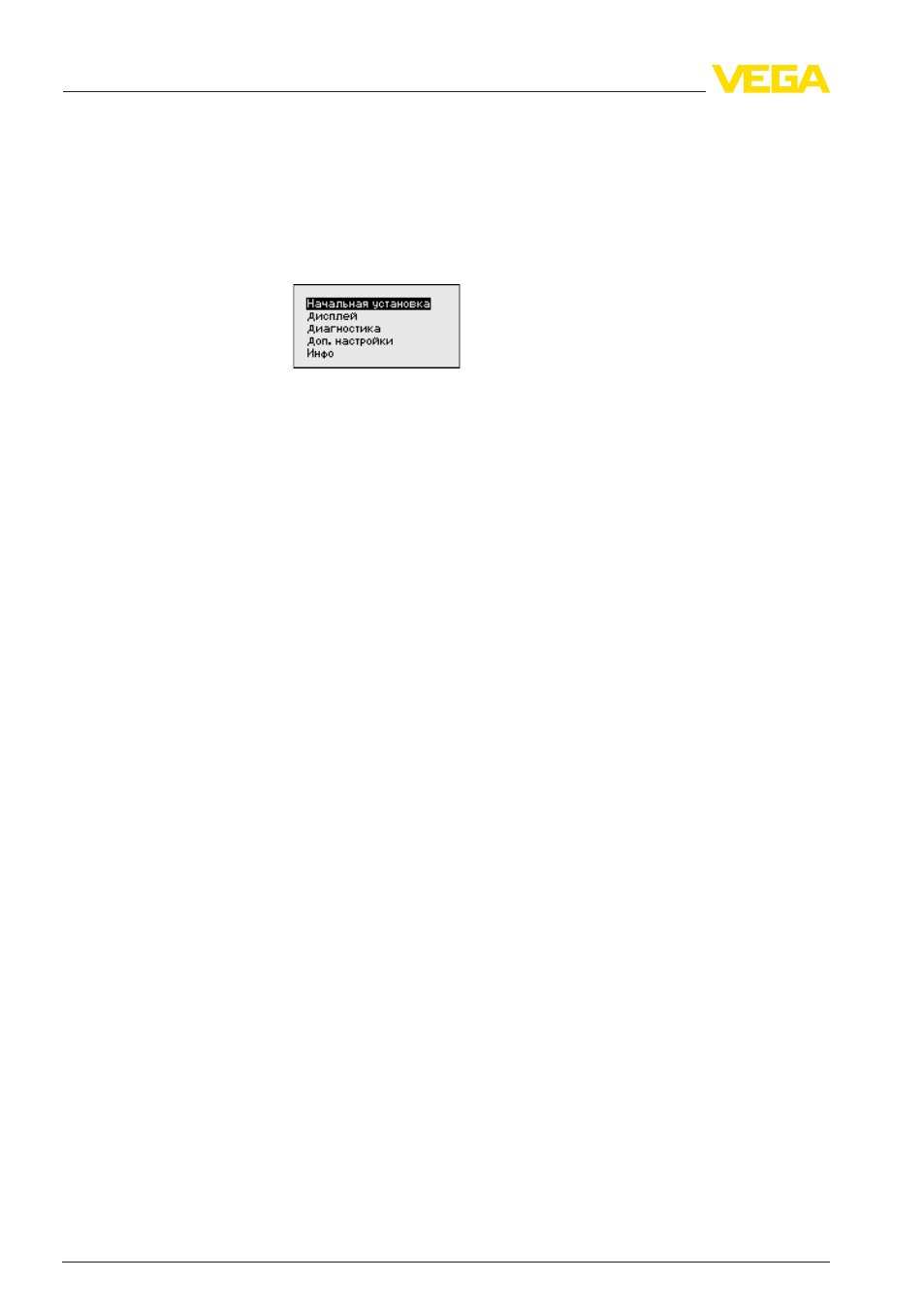

Главное меню
Начальная установка/
Среда
