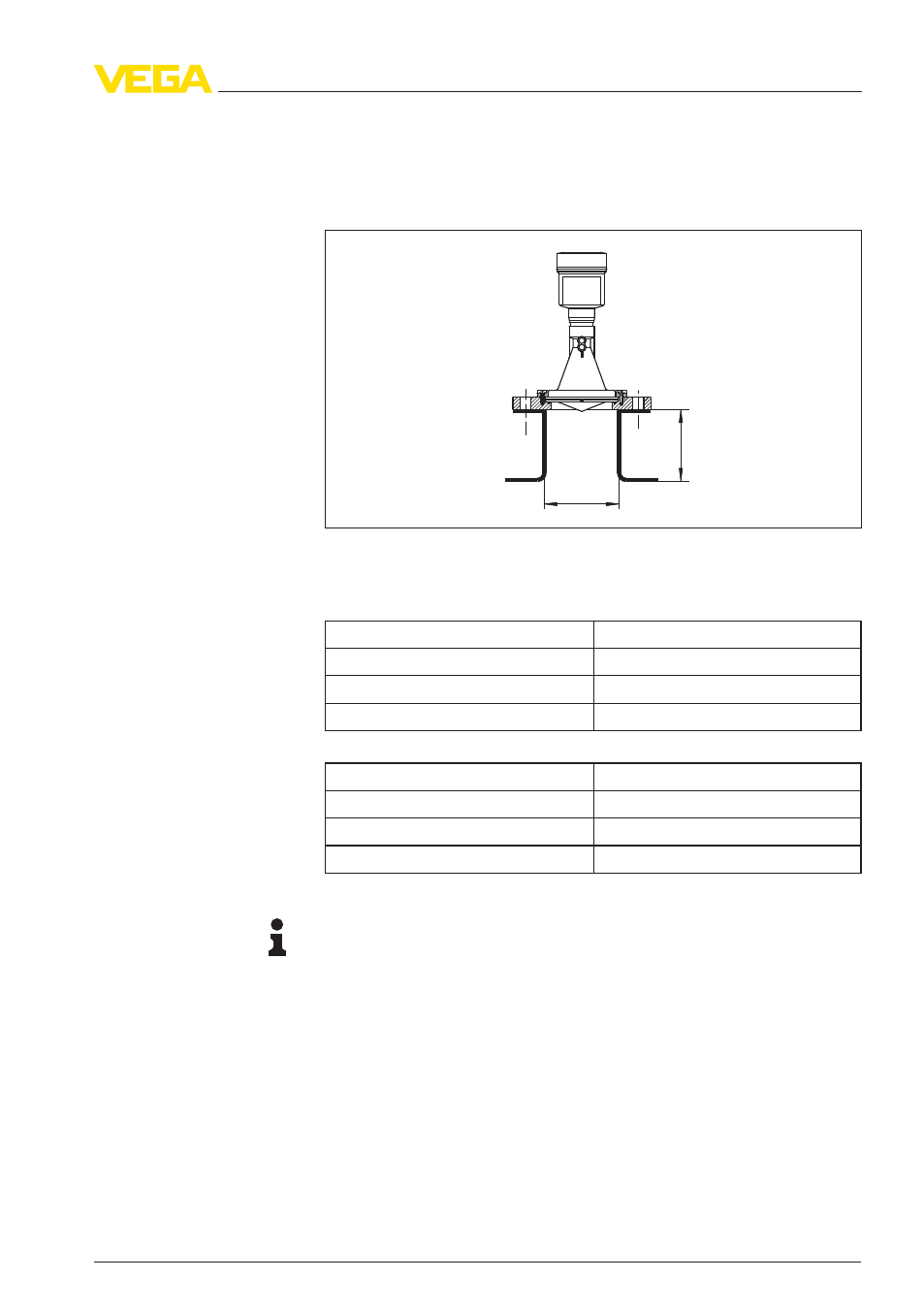

На продуктах с хорошими отражательными свойствами
VEGAPULS
61 можно монтировать также на высоких патрубках
(
ориентировочные размеры патрубков см. на рисунке ниже). При
этом необходимо создать память помех.
d
h
В таблице ниже приведены макс. значения высоты патрубка (h) в
зависимости от его диаметра (d).
Диаметр патрубка d
Высота патрубка h
80 mm
300 mm
100 mm
400 mm
150 mm
500 mm
Диаметр патрубка d
Высота патрубка h
3"
11.8 in
4"
15.8 in
6"
19.7 in
Рекомендация:
При проектировании новых систем имеет смысл предусмотреть
наклон патрубка в направлении выпуска продукта из емкости.
Монтаж прибора на наклонном патрубке позволяет уменьшить
ложные отражения от стенки емкости и обеспечивает возмож-
ность измерения вплоть до выпускного отверстия в конической
части емкости.
