Bus
2 1 2 ( ) (-)
1

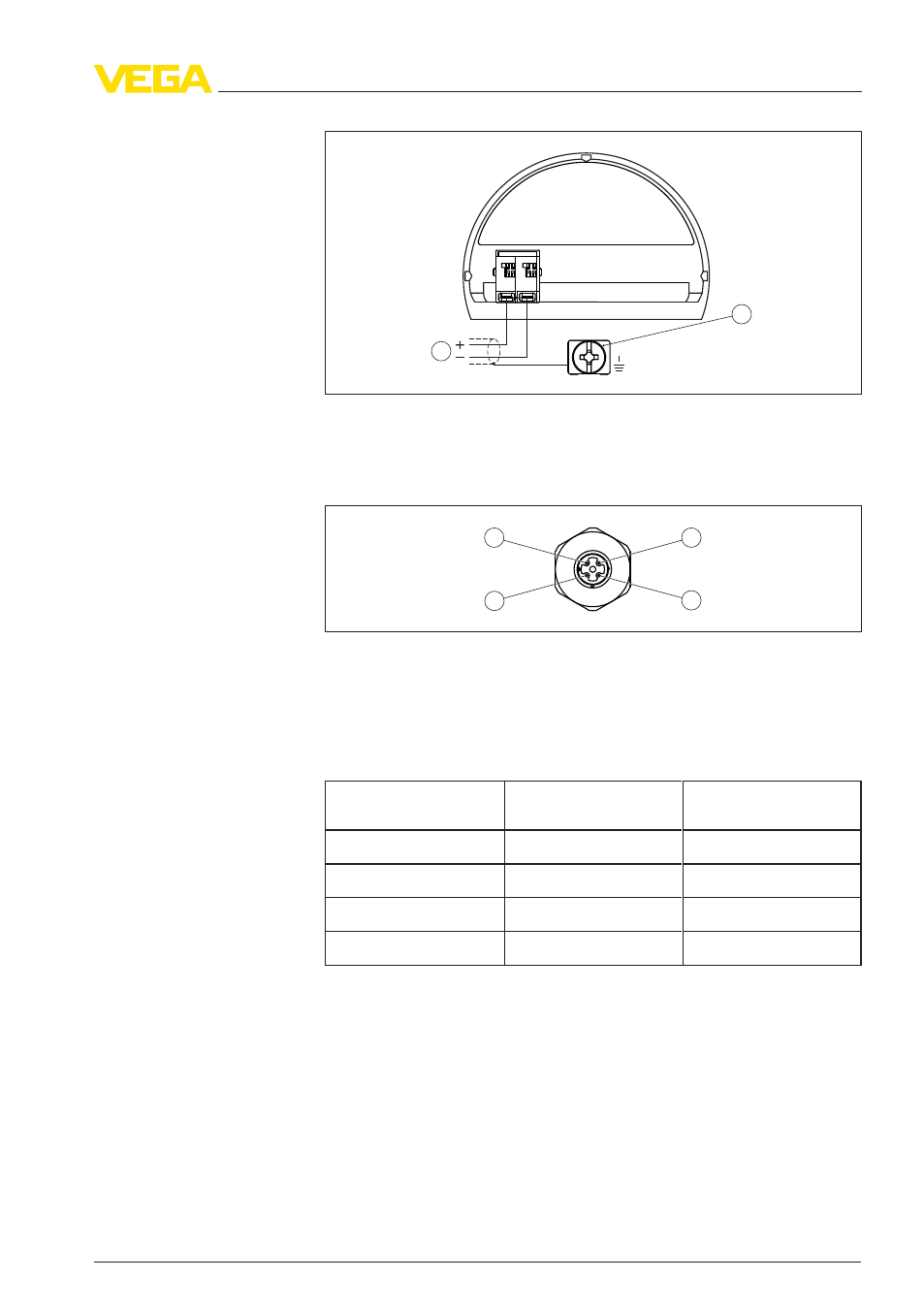

Рис. 26: Отсек подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала
2 Клемма заземления для подключения экрана кабеля
3 4
1 2
Рис. 27: Вид штекерного разъема
1 Pin 1
2 Pin 2
3 Pin 3
4 Pin 4
Контактный штырек Цвет соединительно-
го кабеля в датчике Клемма блока элек-
троники
Pin 1 Коричневый 5
Pin 2 Белый 6
Pin 3 Голубой 7
Pin 4 Черный 8
Отсек подключения
Штекер M12 x 1 для
внешнего блока инди-
кации и настройки
VEGAPULS 61 • Разрешение в соответствии с Директивой LPR 33
5 Подключение к шинной системе
