1
Bus
USB
Status
Test
SIM-Card
1 2 + ( ) (-)

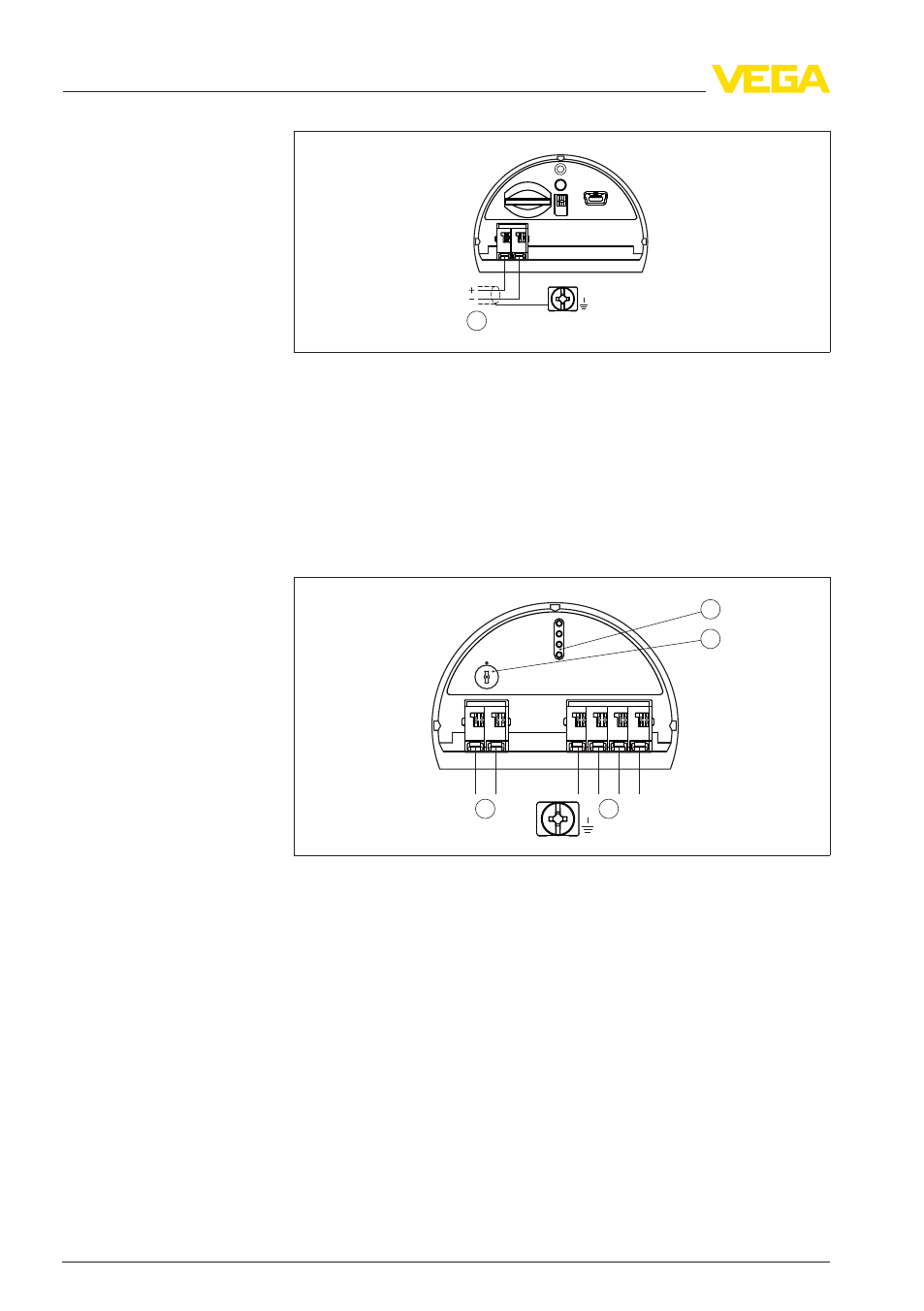

Рис. 24: Подключение модуля мобильной связи к питанию
1 Питание
Подробную информацию см. в Инструкции "Модуль мобильной
связи GSM/GPRS PLICSMOBILE".
5 .5 Схема подключения для двухкамерного
корпуса Ex d
5
0
1
0
1
+ 6 7 8
Bus
2
3
1 2 ( ) (-)
1 1
Рис. 25: Отсек электроники (двухкамерный корпус)
1 Внутреннее соединение с отсеком подключения
2 Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
3 Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
Отсек подключения
встроенного модуля
мобильной связи
PLICSMOBILE
Отсек электроники
32 VEGAPULS 61 • Разрешение в соответствии с Директивой LPR
5 Подключение к шинной системе
