6
Концы проводов вставить в контакты в соответствии со
схемой подключения.
Информация:
Жесткие провода и гибкие провода с гильзами на концах
вставляются прямо в отверстия контактов. В случае гибких
проводов без конечных гильз, чтобы открыть отверстие кон-
такта, нужно слегка нажать на вершину контакта маленькой
отверткой, после удаления отвертки контакты снова закроются.
7
Слегка потянув за провода, проверить надежность их
закрепления в контактах.
8
Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
9
Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
10 Завинтить крышку корпуса.
Электрическое подключение выполнено.
Информация:
Клеммный блок является съемным и может быть удален с
электроники. Для этого нужно маленькой отверткой поддеть и
вытащить клеммный блок. При установке клеммного блока назад
должен быть слышен звук защелкивания.
5
.3
Схема подключения (однокамерный
корпус)
1
2
( )
(-)
1
5
0
1
0
1
+
6
7
8
Bus
2
3
4
5

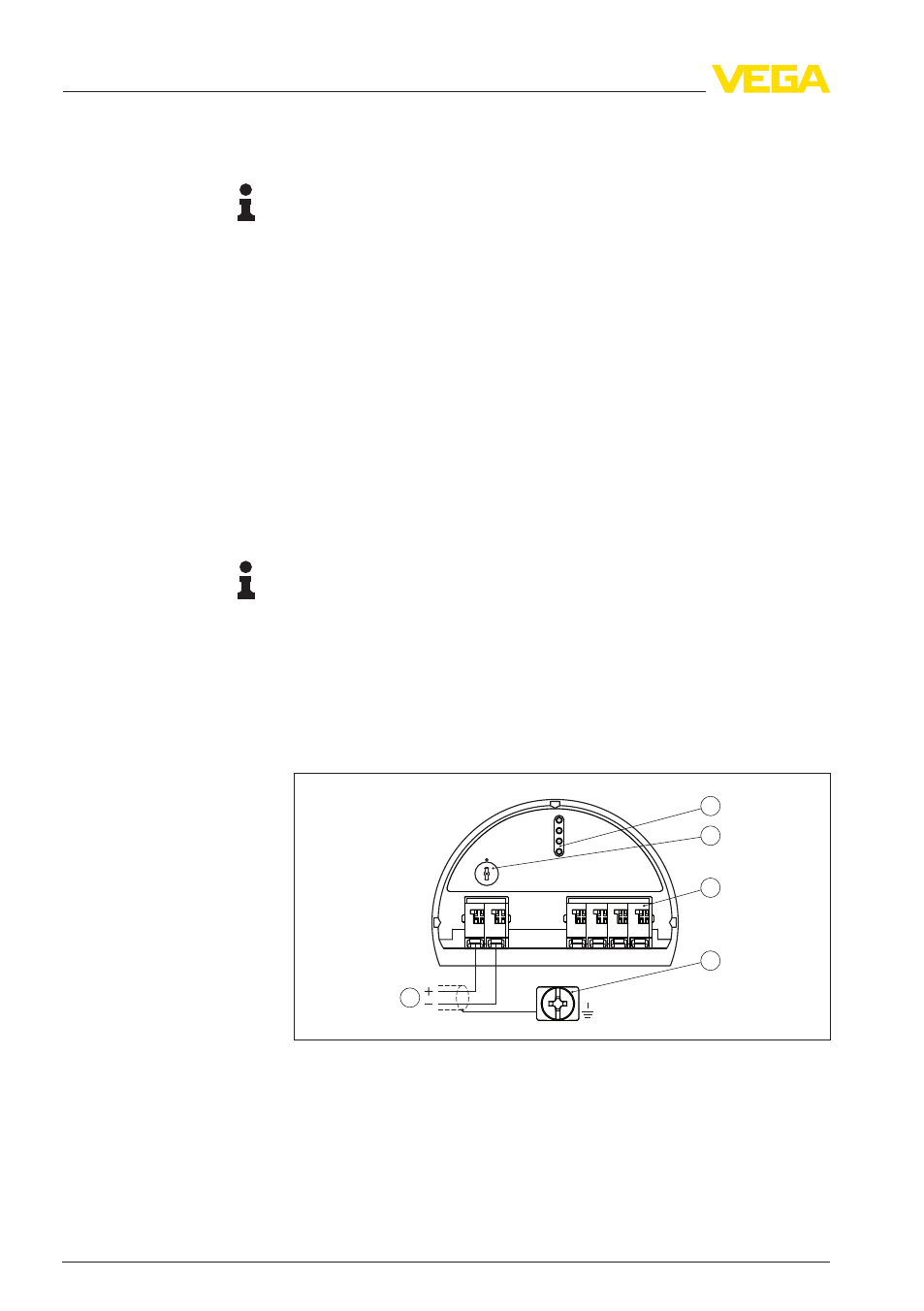

Рис. 21: Отсек электроники и подключения - однокамерный корпус
1
Питание, выход сигнала
2
Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера
3
Переключатель моделирования ("1" = режим работы с разрешением
моделирования)
4
Для выносного блока индикации и настройки
5
Клемма заземления для подключения экрана кабеля
Отсек электроники и
подключения
30
VEGAPULS
61 • Разрешение в соответствии с Директивой LPR
