В системах без выравнивания потенциалов с кабельным экраном
с обеих сторон, кабельный экран на источнике питания и на
датчике подключите непосредственно к потенциалу "земли". В
соединительной коробке и Т-распределителе экран короткого
кабеля, идущего к датчику, не должен быть связан ни с
потенциалом "земли", ни с другим экраном. Кабельные экраны к
источнику питания и к следующему распределителю должны
быть связаны между собой и через керамический конденсатор
(
напр., 1 нФ, 1500 В) соединены с потенциалом "земли". Тем
самым подавляются низкочастотные уравнительные токи, но
сохраняется защитный эффект против высокочастотных помех.
5 .2 Подключение
Подключение питания и выхода сигнала осуществляется через
подпружиненные контакты в корпусе.
Подключение к модулю индикации и настройки и интерфейсному
адаптеру осуществляется через контактные штырьки в корпусе.
Выполнить следующее:
1 Отвинтить крышку корпуса.
2 Снять модуль индикации и настройки, если он установлен,
повернув его слегка влево.
3 Ослабить гайку кабельного ввода.
4 Удалить прибл. 10 см обкладки кабеля, концы проводов
зачистить прибл. на 1 см.
5 Вставить кабель в датчик через кабельный ввод.

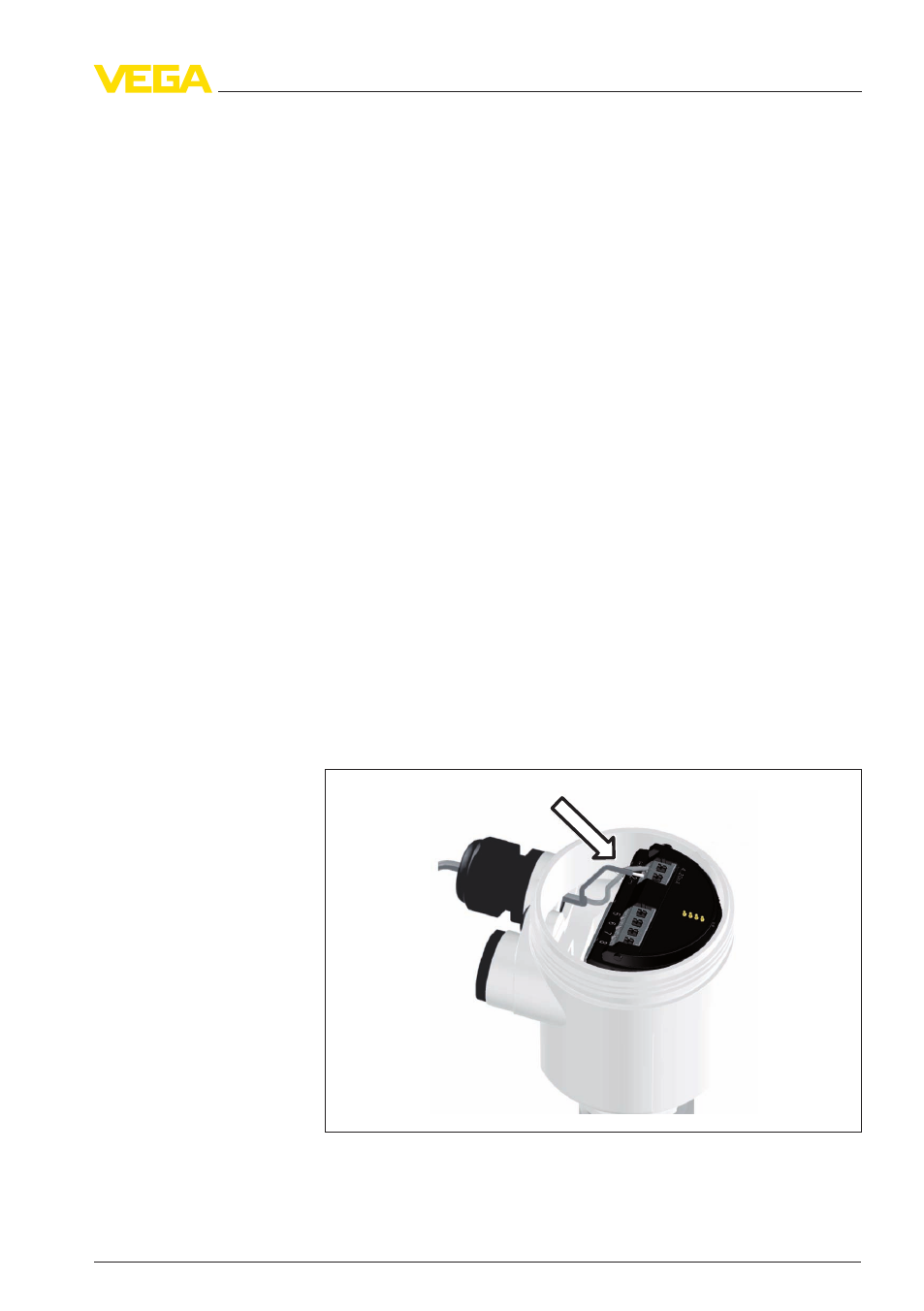

Рис. 20: Подключение: шаги 5 и 6
Техника подключения
Порядок подключения
