Корпус из нержавеющей стали со степенью защиты IP 66/IP 68, 1 bar
117 mm (4.61")
~ 103 mm
(4.06")
ø 77 mm
(3.03")
120 mm (4.72")
~ 105 mm (4.13")
ø 84 mm
(3.31")
~ 93 mm
(3.66")
ø 80 mm
(3.15")
112 mm (4.41")
M20x1,5/
½ NPT
M20x1,5
3
M20x1,5/
½ NPT
M16x1,5
2 1

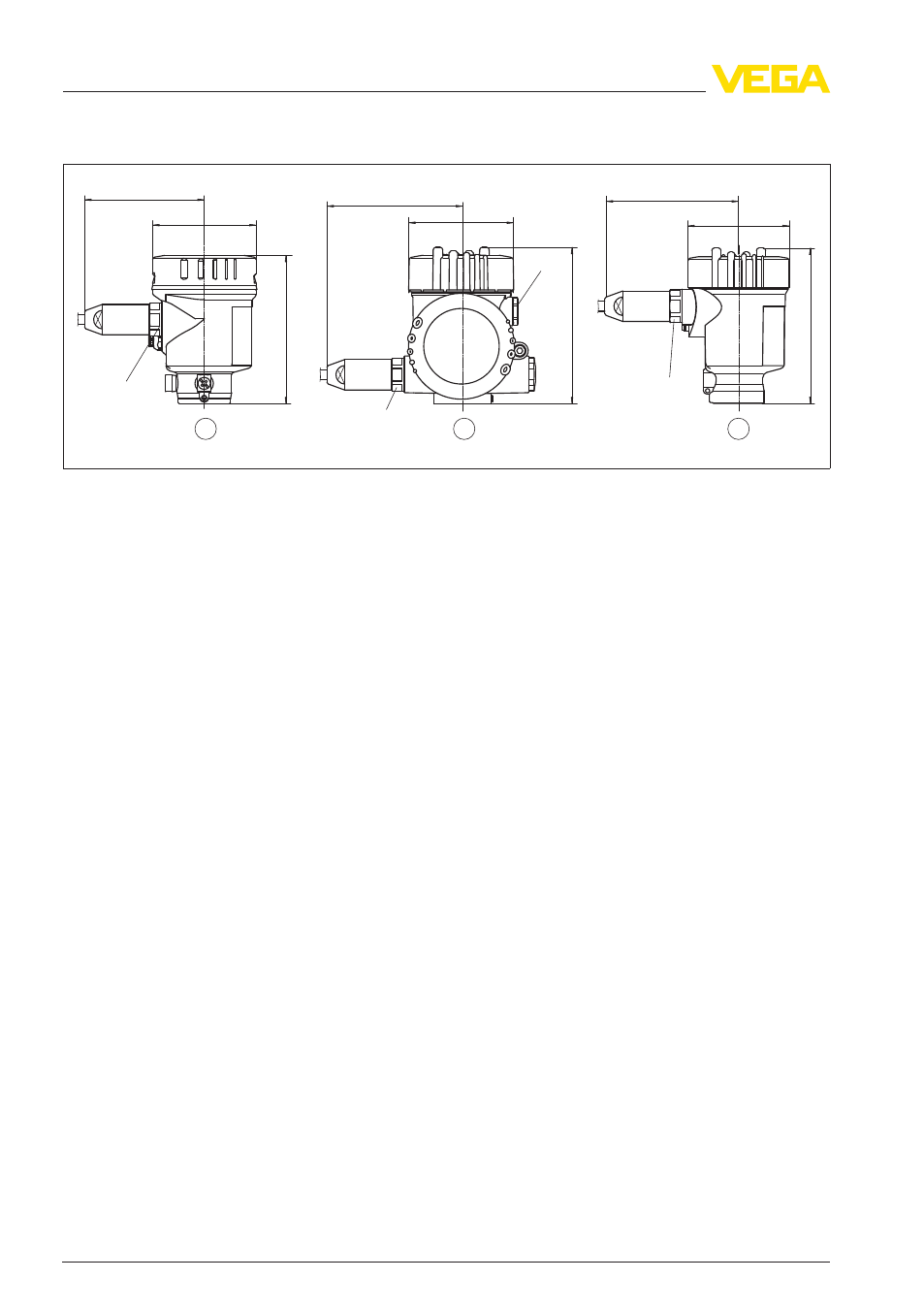

Рис. 63: Корпуса в исполнении IP 66/IP 68 (1 bar) - с установленным модулем индикации и настройки корпус
выше на 9 mm/0.35 in
1 Однокамерное исполнение (электрополированный)
2 Однокамерное исполнение (точное литье)
2 Двухкамерное исполнение (точное литье)
