5

.4

Схема подключения (двухкамерный
корпус)

5

0

1

0

1

+

6

7

8

Bus

2

3

1

2

( )

(-)

1

1

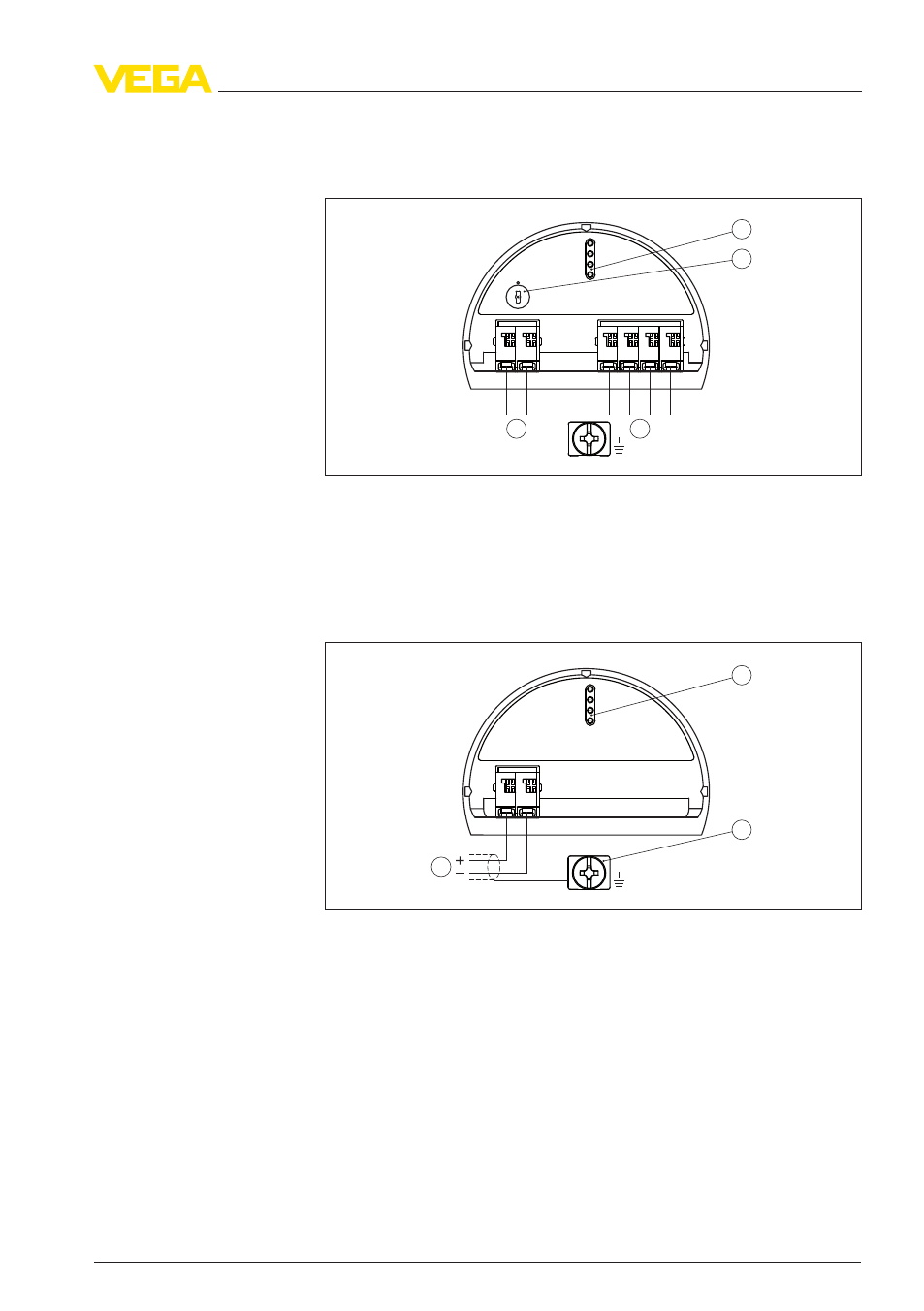

Рис. 22: Отсек электроники (двухкамерный корпус)

1

Внутреннее соединение с отсеком подключения

2

Штырьковые контакты для модуля индикации и настройки или
интерфейсного адаптера

3

Переключатель моделирования ("on" = режим работы с разрешением
моделирования)

+

Bus

2

3

1

2

( )

(-)

1

Рис. 23: Отсек подключения (двухкамерный корпус)

1

Питание, выход сигнала

2

Для модуля индикации и настройки или интерфейсного адаптера

3

Клемма заземления для подключения экрана кабеля

Отсек электроники

Отсек подключения

VEGAPULS

61 • Разрешение в соответствии с Директивой LPR

31

5 Подключение к шинной системе

41716

-RU

-120319
