VEGAPULS 61
с гигиеническим присоединением
1
2
3
1
2
3
SW 50 mm
(1.97")
SW 50 mm
(1.97")
SW 50 mm
(1.97")
121 mm (4.76")
121 mm (4.76")
121 mm (4.76")
ø 64 mm (2.52")
ø 91 mm (3.58")
ø 78 mm (3.07")
ø 95 mm (3.74")
ø 39 mm
(1.54")
ø 68 mm
(2.68")
ø 84 mm
(3.31")
ø 39 mm
(1.54")

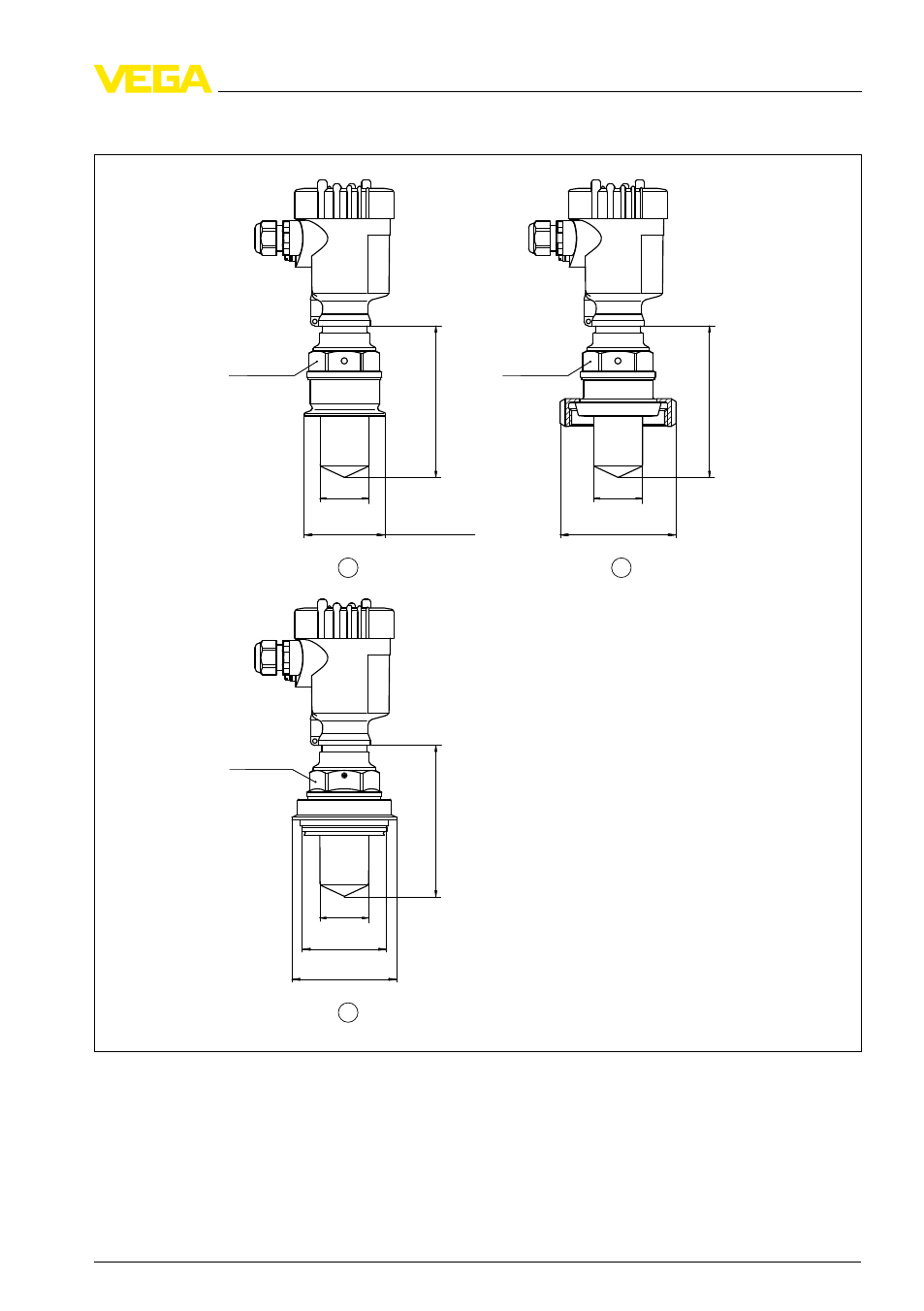

Рис. 45: VEGAPULS 61 с гигиеническим присоединением
1
Tri-Clamp 2" и 3"
2
Накидная гайка по DIN 11851 DN 50 и DN 80
3
Tuchenhagen Varivent DN 32
VEGAPULS
61 • Foundation Fieldbus
71
