M
5 x 10 и упругих шайб. Макс. момент затяжки см. в
"
Технических данных". Необходимый инструмент: торцовый
шестигранный ключ, размер 4.
Привинчивать скобу к датчику можно двумя способами. В
зависимости от выбранного способа можно установить следую-
щий угол наклона датчика в скобе:
l
Однокамерный корпус
-
Бесступенчато на 180°
-
Тремя шагами на 0°, 90° и 180°
l
Двухкамерный корпус
-
Бесступенчато на 90°
-
Двумя шагами на 0° и 90°
4
.3
Указания по монтажу
При монтаже датчика расстояние от стенки емкости должно
составлять не менее 200 мм (7.874 in). При монтаже уровнемера
в центре выпуклой или округлой крыши емкости возможны
множественные эхосигналы, которые можно отфильтровать с
помощью соответствующей настройки (см. п. "Начальная уста-
новка").
Если указанное выше расстояние обеспечить невозможно (осо-
бенно если вероятно накопление осадка продукта на стенке
емкости), то при начальной установке необходимо создать
память помех. Рекомендуется повторно создать память помех с
уже накопившимся осадком на стенке емкости.
> 200 mm
(7.87")

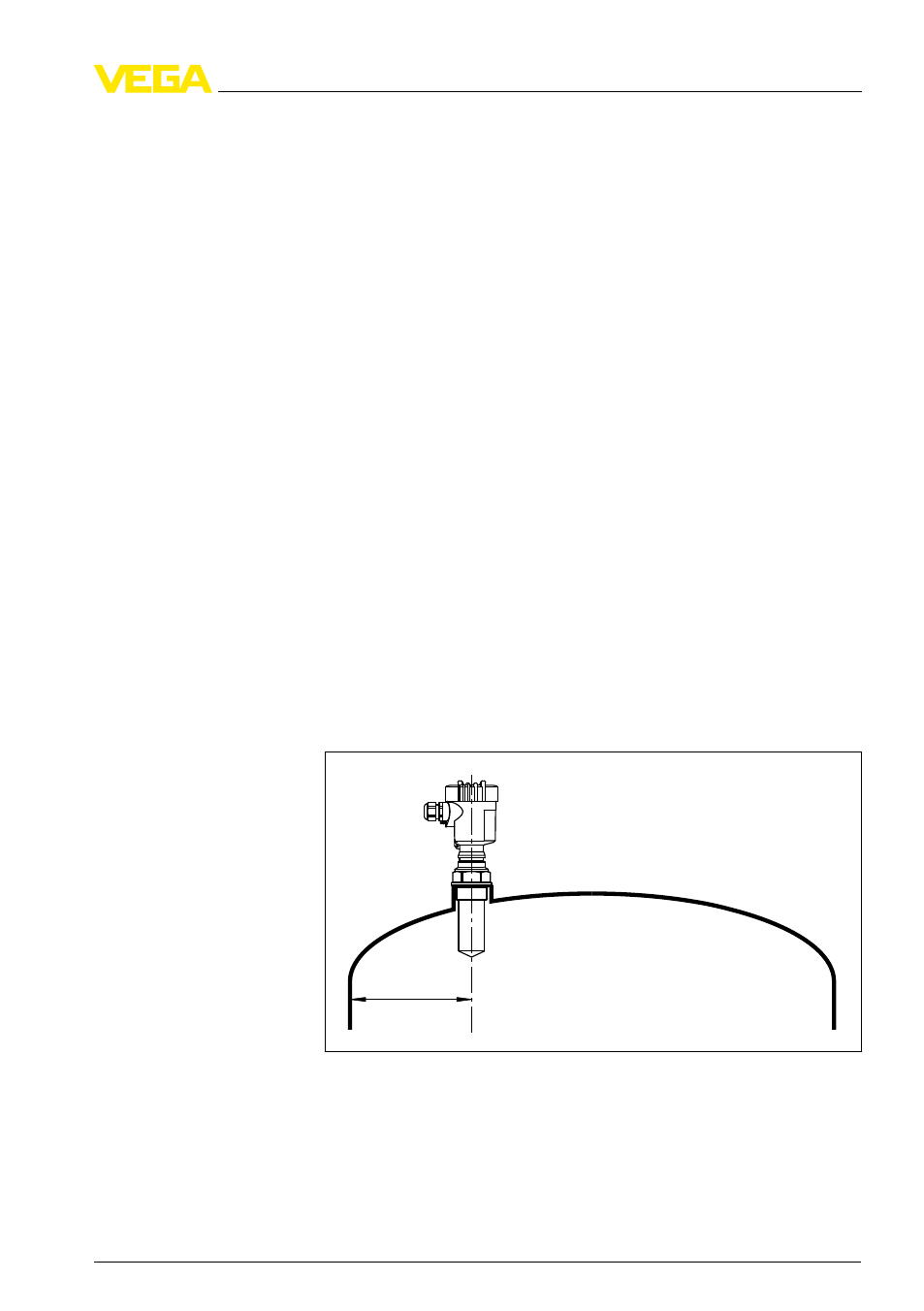

Рис. 7: Монтаж на выпуклой крыше емкости
1
Базовая плоскость
2
Центр или ось симметрии емкости
Монтажное положение
