4
Монтаж
4
.1
Общие указания
Монтажное положение прибора должно быть удобным для
монтажа и подключения, а также доступным для установки
модуля индикации и настройки. Корпус прибора можно повер-
нуть без инструмента на 330°. Модуль индикации и настройки
также можно установить в одном из четырех положений со
сдвигом на 90°.
Внимание!
У приборов с резьбовым присоединением запрещается завора-
чивать резьбу, держась за корпус прибора! В противном случае
может быть повреждена вращательная механика корпуса.
Использовать рекомендуемый кабель (см. "Подключение к
источнику питания") и туго затянуть кабельный ввод.
Для защиты устройства от попадания влаги рекомендуется
соединительный кабель перед кабельным вводом направить
вниз, чтобы влага от дождя или конденсата могла с него стекать.
Данные рекомендации применимы, прежде всего, при монтаже
на открытом воздухе, в помещениях с повышенной влажностью
(
например, там где осуществляется очистка), а также на
емкостях с охлаждением или подогревом.

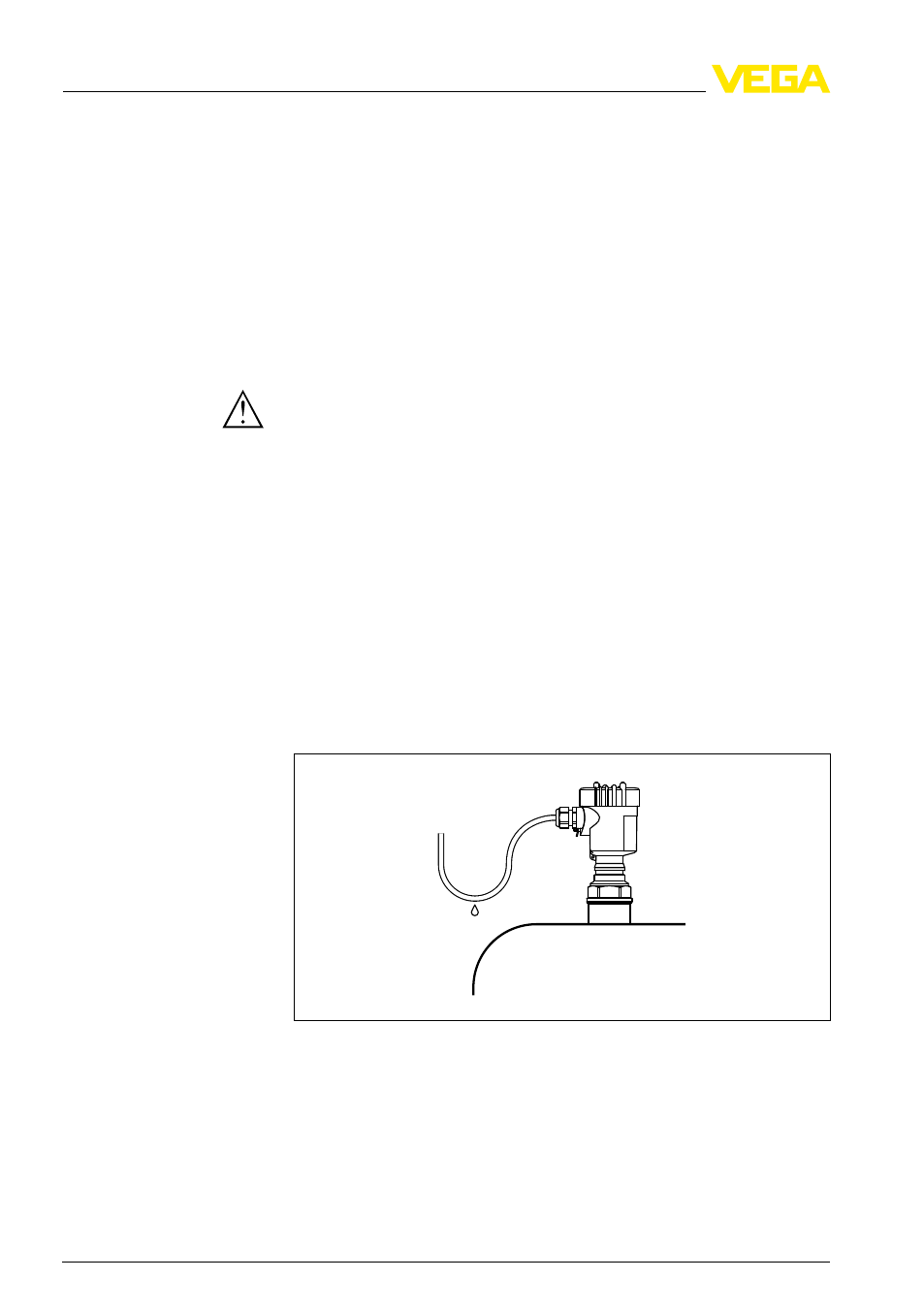

Рис. 3: Меры против попадания влаги
Базовая плоскость измерительного диапазона датчика зависит
от исполнения антенны.
Для герметизированной антенной системы базовой плоско-
стью является поверхность уплотнения присоединительной
резьбы.
Монтажное положение
Ввертывание
Влажность
Диапазон измерения
