1 2 3
4
5

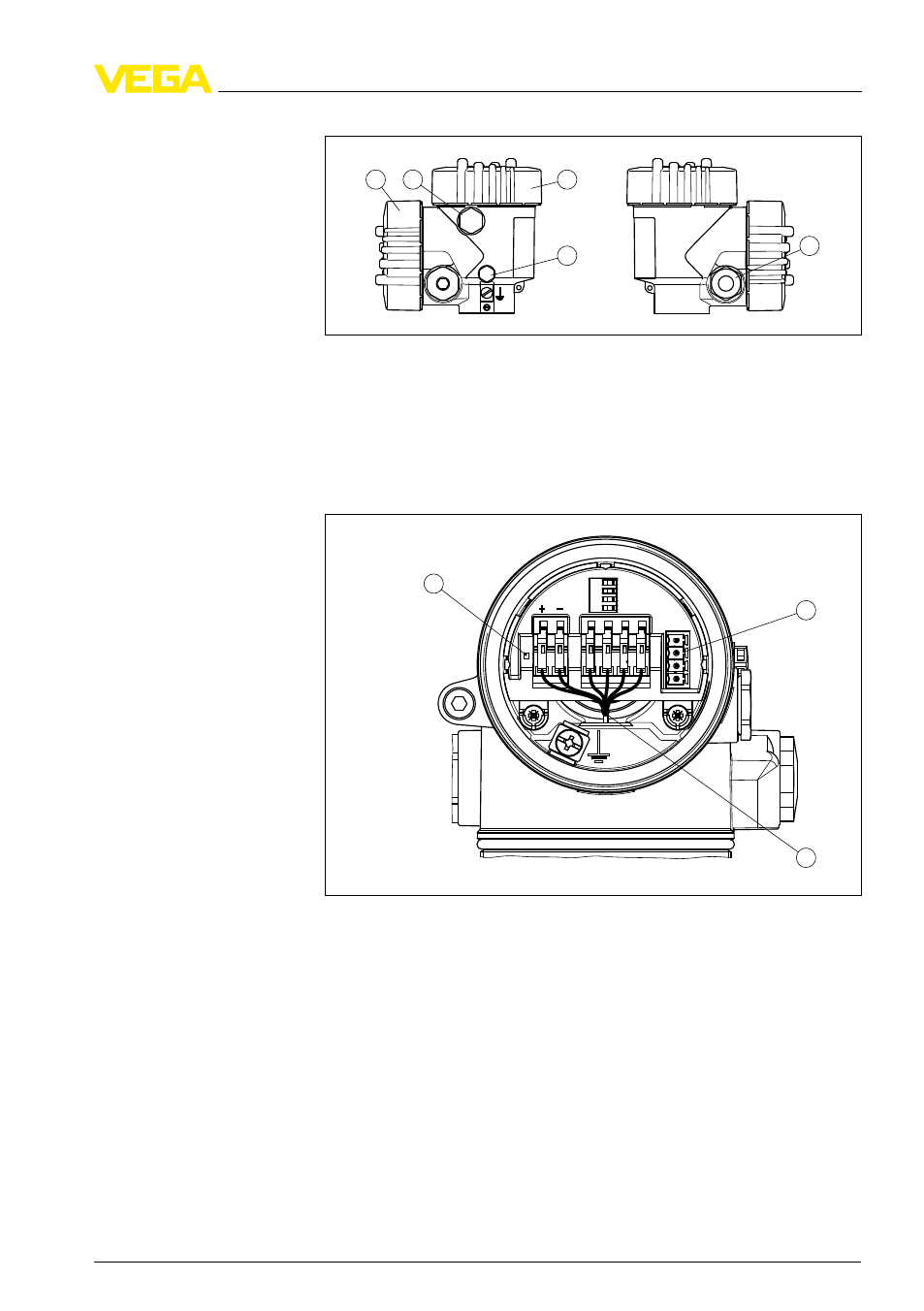

Рис. 23: Двухкамерный корпус
1 Крышка отсека подключения
2 Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3 Крышка отсека электроники
4 Фильтрующий элемент для компенсации давления воздуха
5 Кабельный ввод
I²C
2
3
1
Display
Typ:
1 2 5 6 7 8
Bus
Sim.
Рис. 24: Отсек электроники в двухкамерном корпусе
1 Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
2 Разъем для VEGACONNECT (интерфейс I²C)
3 Внутренняя соединительная линия к отсеку подключения
Обзор корпусов
Отсек электроники
VEGAPULS 61 • Foundation Fieldbus 29
5 Подключение к источнику питания
