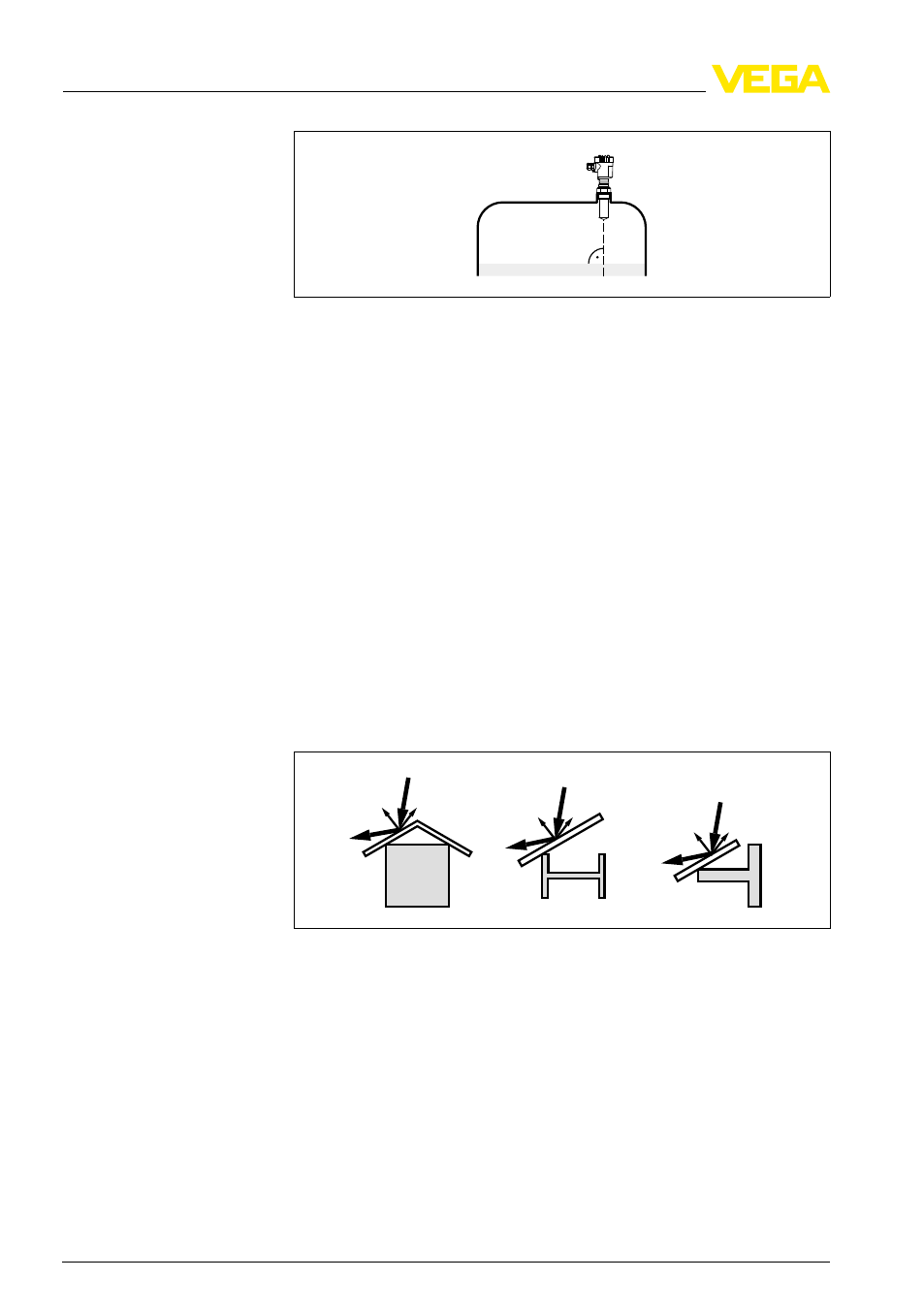

Рис. 12: Ориентация датчика на жидкостях
При выборе монтажного положения для радарного датчика
следует учитывать, что находящиеся в емкости конструкции,
например: лестницы, предельные выключатели, нагревательные
спирали, подпорки и т.п. - могут вызывать ложные эхосигналы,
которые накладываются на полезный эхосигнал.
Монтажное положение датчика должно быть таким, чтобы на
пути распространения радарного сигнала до поверхности про-
дукта, по возможности, не оказывалось указанных препятствий.
Если в емкости имеются внутренние конструкции, при начальной
установке необходимо создать память помех.
Ложные эхосигналы от больших стоек и подпорок в емкости
можно ослабить с помощью установленных над этими конструк-
циями маленьких наклонных экранов из листового металла,
которые будут рассеивать радарные сигналы и тем самым
предотвращать зеркальное ложное отражение.
Рис. 13: Отражатели над конструкциями в емкости
Для емкости с мешалками следует создать память помех при
работающих мешалках. В этом случае ложные отражения
запоминаются при различных положениях мешалок.
Конструкции в емко-
сти
Мешалки
