7
Провода вставить в открытые контакты в соответствии со
схемой подключения.

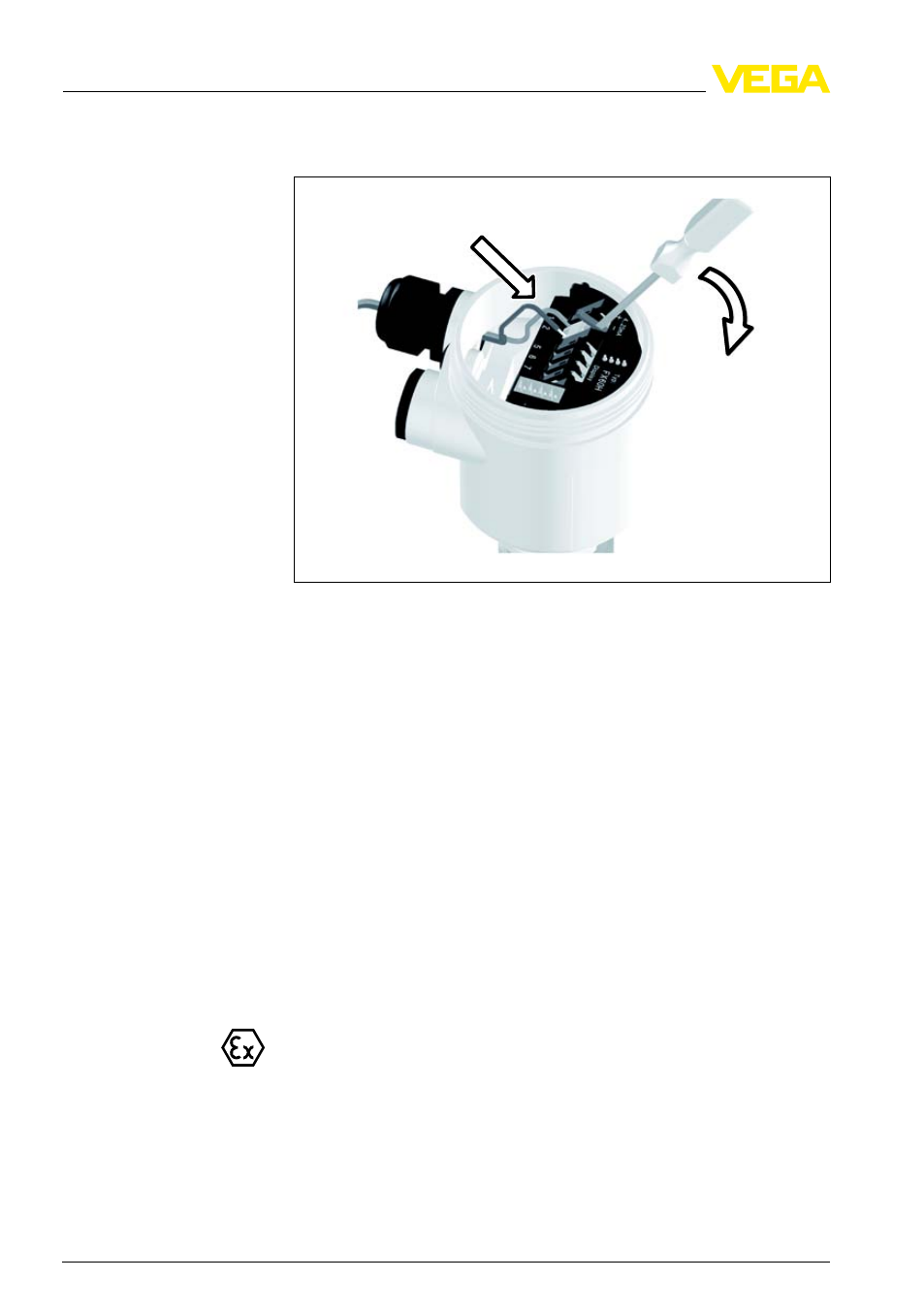

Рис. 19: Подключение к источнику питания: шаги 6 и 7
8
Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
9
Слегка потянув за провода, проверить надежность их
закрепления в контактах.
10 Экран подключить к внутренней клемме заземления, внеш-
нюю клемму заземления соединить с выравниванием потен-
циалов.
11 Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
12 Завинтить крышку корпуса.
Электрическое подключение выполнено.
5
.3
Схема подключения (однокамерный
корпус)
Рисунки ниже действительны для исполнения без взрывозащиты,
а также для искробезопасного исполнения (Ex ia).
26
VEGAPULS
61 • Foundation Fieldbus
5 Подключение к источнику питания
