100%
0%
1
> 500 mm

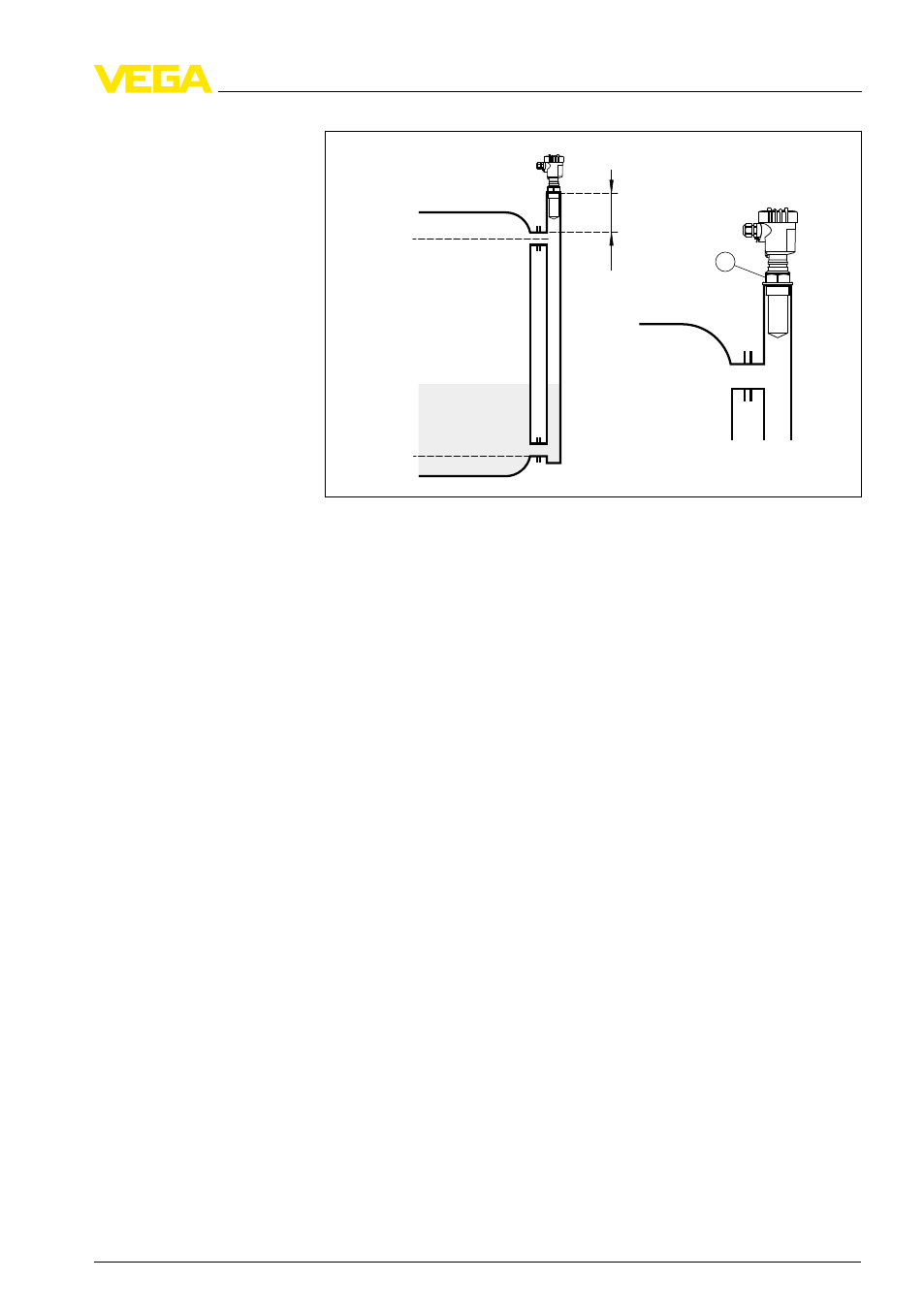

Рис. 16: VEGAPULS 61 в выносной трубе. Метка поляризации на
присоединении должна лежать в одной плоскости с отверстиями в трубе
или присоединительными отверстиями в трубе.
1 Метка направления поляризации
При монтаже уровнемера VEGAPULS 61 на выносной трубе,
расстояние от датчика до верхнего соединительного патрубка
трубы должно быть не менее 500 мм (19.69 in). При значительной
шероховатости внутренней поверхности выносной трубы реко-
мендуется использовать трубу, вставленную в выносную трубу
(
трубу в трубе), либо применить датчик со встроенной опускной
трубой.
В примере ниже даются вводные рекомендации по применению
для измерения расхода. Необходимые для проектирования
данные можно получить у изготовителя лотка и из специальной
литературы.
Измерительная перегородка с прямоугольным водосливом
Необходимо соблюдать следущие основные условия:
l Установка датчика на стороне верхнего бьефа
l Установка по центру лотка и вертикально по отношению к
верхней поверхности жидкости
l Расстояние до диафрагмы слива
l Расстояние от отверстия диафрагмы до дна
l Минимальное расстояние от отверстия диафрагмы до ниж-
него бьефа
l Минимальное расстояние от датчика до максимального
подъема уровня
Измерение расхода
VEGAPULS 61 • Foundation Fieldbus 21
4 Монтаж
28449
-
RU
-100505
