3
1
2
Display
1 2 I²C

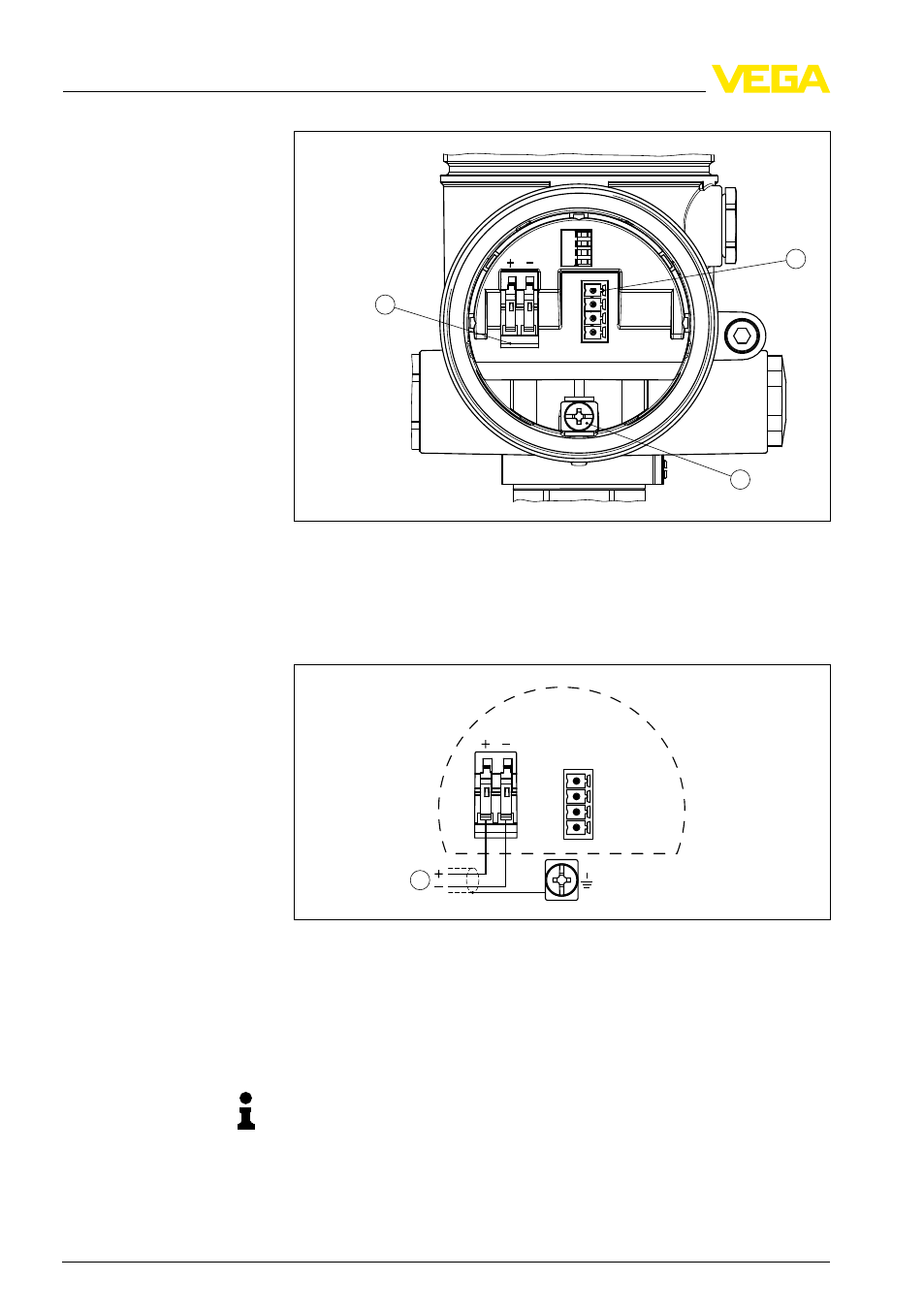

Рис. 25: Отсек подключения (двухкамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Клемма заземления для подключения экрана кабеля
3 Пружинные контакты для источника питания
I2C
1
1 2
Рис. 26: Схема подключения для двухкамерного корпуса
1 Питание/Выход сигнала
5 .5 Схема подключения для двухкамерного
корпуса Ex d
Информация:
Устройства в исполнении Ex d с версией ПО …- 01 и выше, а
также с национальными разрешениями FM или CSA пока не
поставляются.
Отсек подключения
Схема подключения
30 VEGAPULS 61 • Foundation Fieldbus
5 Подключение к источнику питания
