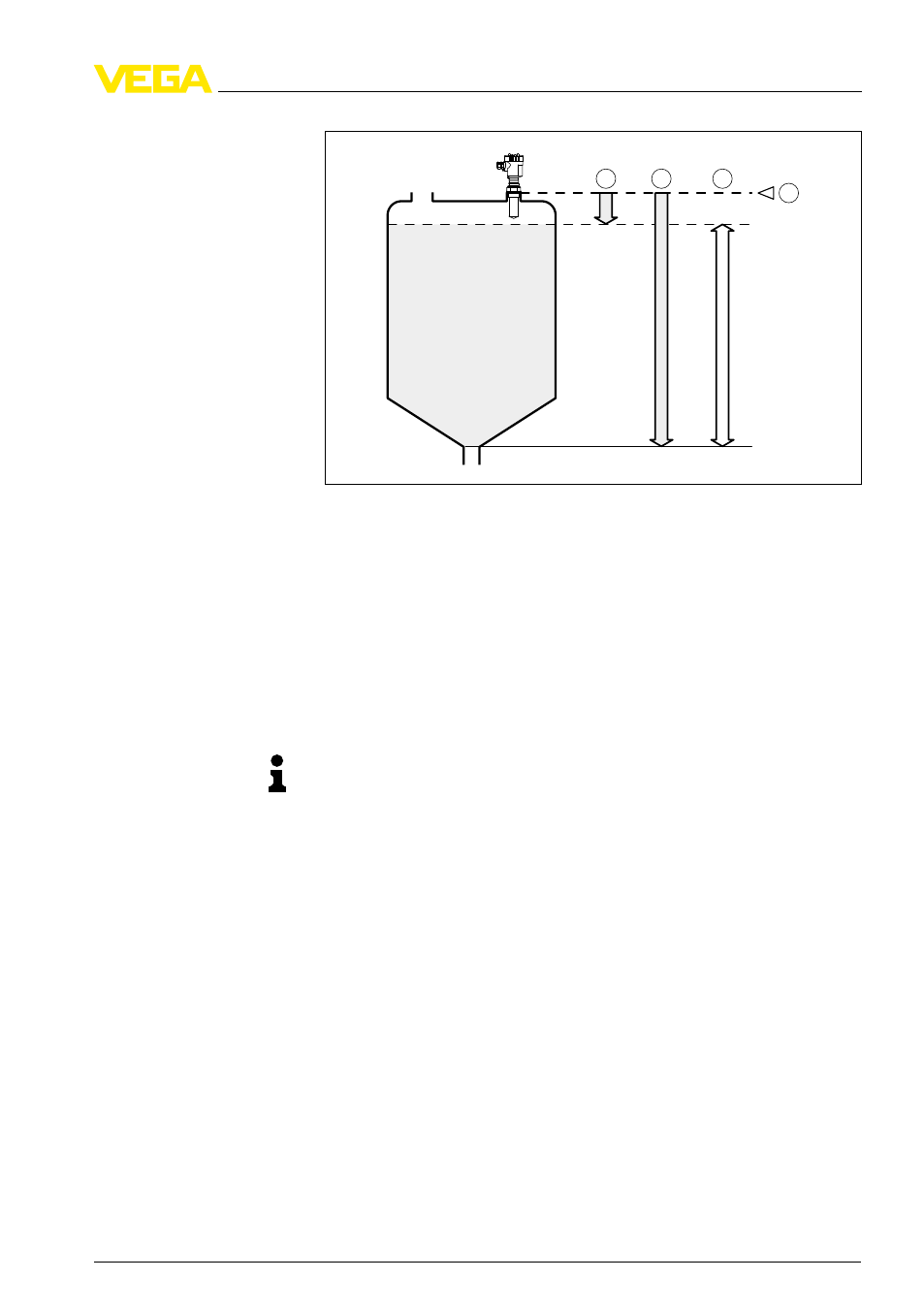

Рис. 4: Диапазон измерения (рабочий диапазон) и максимальное изме-
ряемое расстояние для исполнения с герметизированной антенной
системой
1
"
Полно"
2
"
Пусто" (макс. измеряемое расстояние)
3
Диапазон измерения
4
Базовая плоскость
Для исполнения с пластиковой рупорной антенной базовой
плоскостью является опорная поверхность по бокам фокуси-
рующей линзы. Для исполнения с адаптерным фланцем базовой
плоскостью является нижняя поверхность фланца.
Информация:
Если измеряемый продукт доходит до антенны, то возможно
постепенное накопление продукта на антенне, что позднее
может привести к ошибкам измерения.
Радарные импульсы, излучаемые VEGAPULS 61, являются элек-
тромагнитными волнами. Плоскость поляризации определяется
направлением электрической составляющей. Положение пло-
скости поляризации обозначено на приборе специальными
метками.
Плоскость поляриза-
ции
VEGAPULS
61 • Foundation Fieldbus
13
