10 .3 Размеры
Корпус в исполнении IP 66/IP 68 (0,2 bar)
~ 69 mm
(2.72")
ø 77 mm
(3.03")
112 mm (4
13
/ 32
")
M20x1,5/
½ NPT
~ 69 mm
(2.72")
ø 77 mm
(3.03")
117 mm (4.61")
M20x1,5/
½ NPT
~ 87 mm (3.43")
M16x1,5
ø 84 mm
(3.31")
120 mm (4.72")
M20x1,5/
½ NPT
~ 116 mm (4.57")
ø 84 mm (3.31")
116 mm (4.57")
M20x1,5 M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
112 mm (4.41")
M20x1,5/
½ NPT
1
3
3 2
2

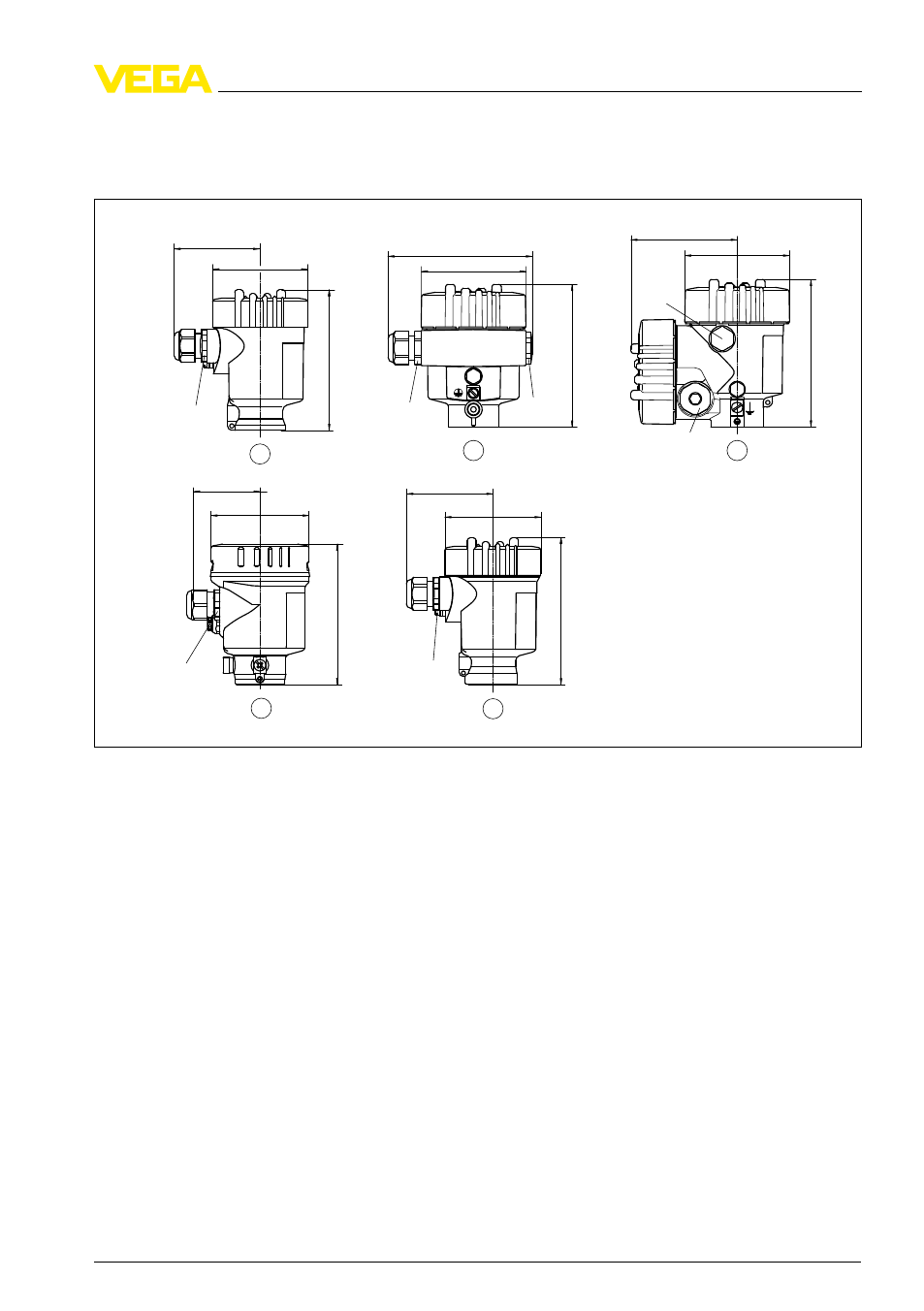

Рис. 42: Корпуса в исполнении IP 66/IP 68 (0,2 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Пластиковый корпус
2 Алюминиевый корпус
3 Алюминиевый двухкамерный корпус
4 Корпус из нержавеющей стали, электрополированный
5 Корпус из нержавеющей стали (точное литье)
