1
2
3
4
5

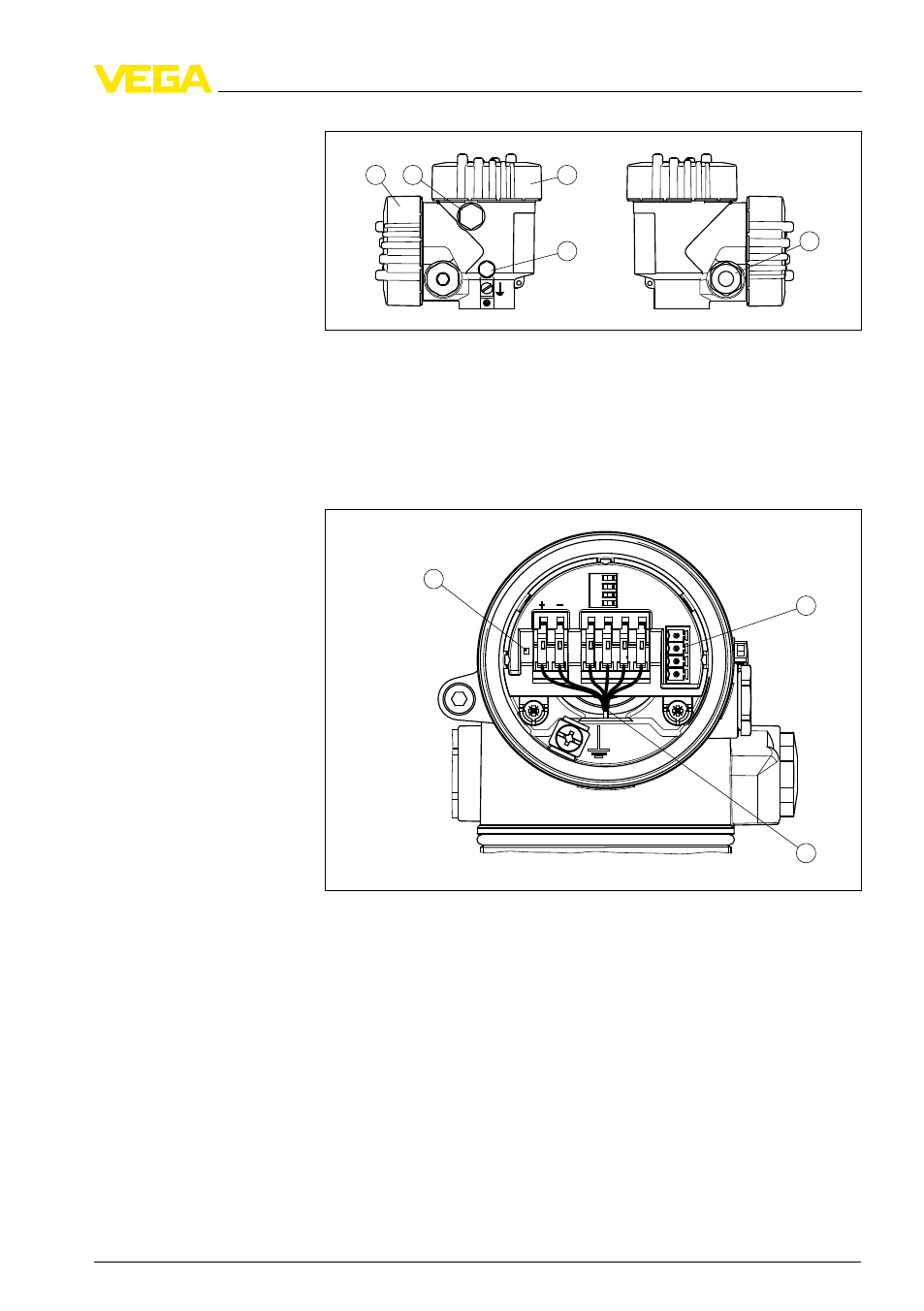

Рис. 27: Двухкамерный корпус
1
Крышка отсека подключения
2
Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3
Крышка отсека электроники
4
Фильтрующий элемент для компенсации давления воздуха
5
Кабельный ввод
I²C
2
3
1
Display
Typ:
1
2
5 6 7 8
Bus
Sim.
Рис. 28: Отсек электроники в двухкамерном корпусе
1
Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
2
Разъем для VEGACONNECT (интерфейс I²C)
3
Внутренняя соединительная линия к отсеку подключения
Обзор корпусов
Отсек электроники
VEGAPULS
61 • Foundation Fieldbus
31
5 Подключение к источнику питания
28449
-
RU
