ca. 10 mm

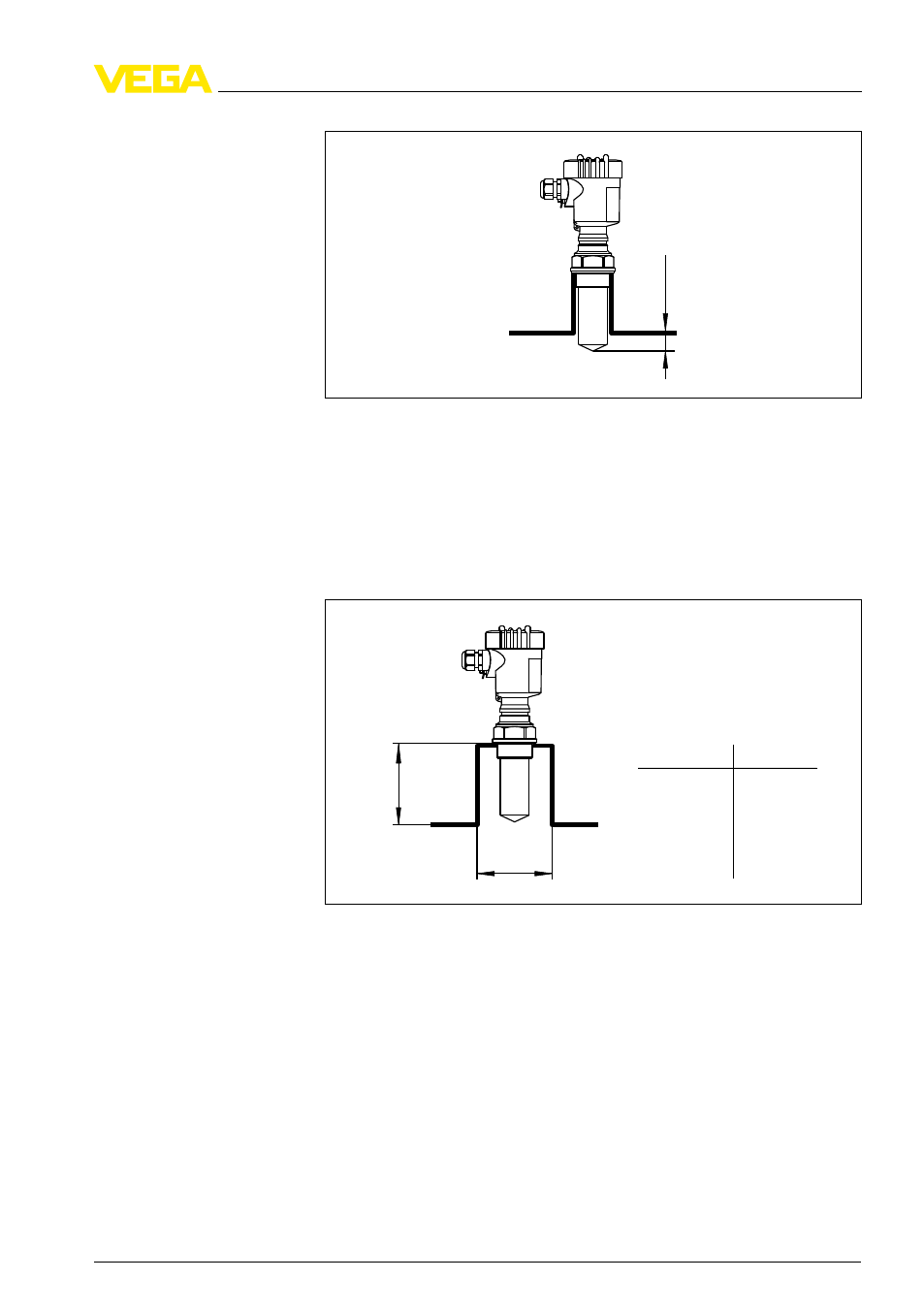

Рис. 10: Рекомендуемая высота монтажного патрубка
На продуктах с хорошими отражательными свойствами
VEGAPULS
61 можно монтировать также на патрубках, высота
которых больше длины антенны (ориентировочные размеры
патрубков см. на рисунке ниже). В этом случае конец патрубка
должен быть гладким, без заусенцев и, по возможности,
закругленным. При этом необходимо создать память помех.
d
h
d
h
1½"
50 mm/2"
80 mm/3"
100 mm/4"
150 mm/6"
200 mm
250 mm
300 mm
500 mm
800 mm
Рис. 11: Ориентировочные размеры патрубков
Для достижения оптимальных результатов измерения на жид-
костях датчик необходимо устанавливать, по возможности,
вертикально по отношению к поверхности продукта.
Ориентация датчика
VEGAPULS
61 • Foundation Fieldbus
17
4 Монтаж
28449
-
RU
-100505
