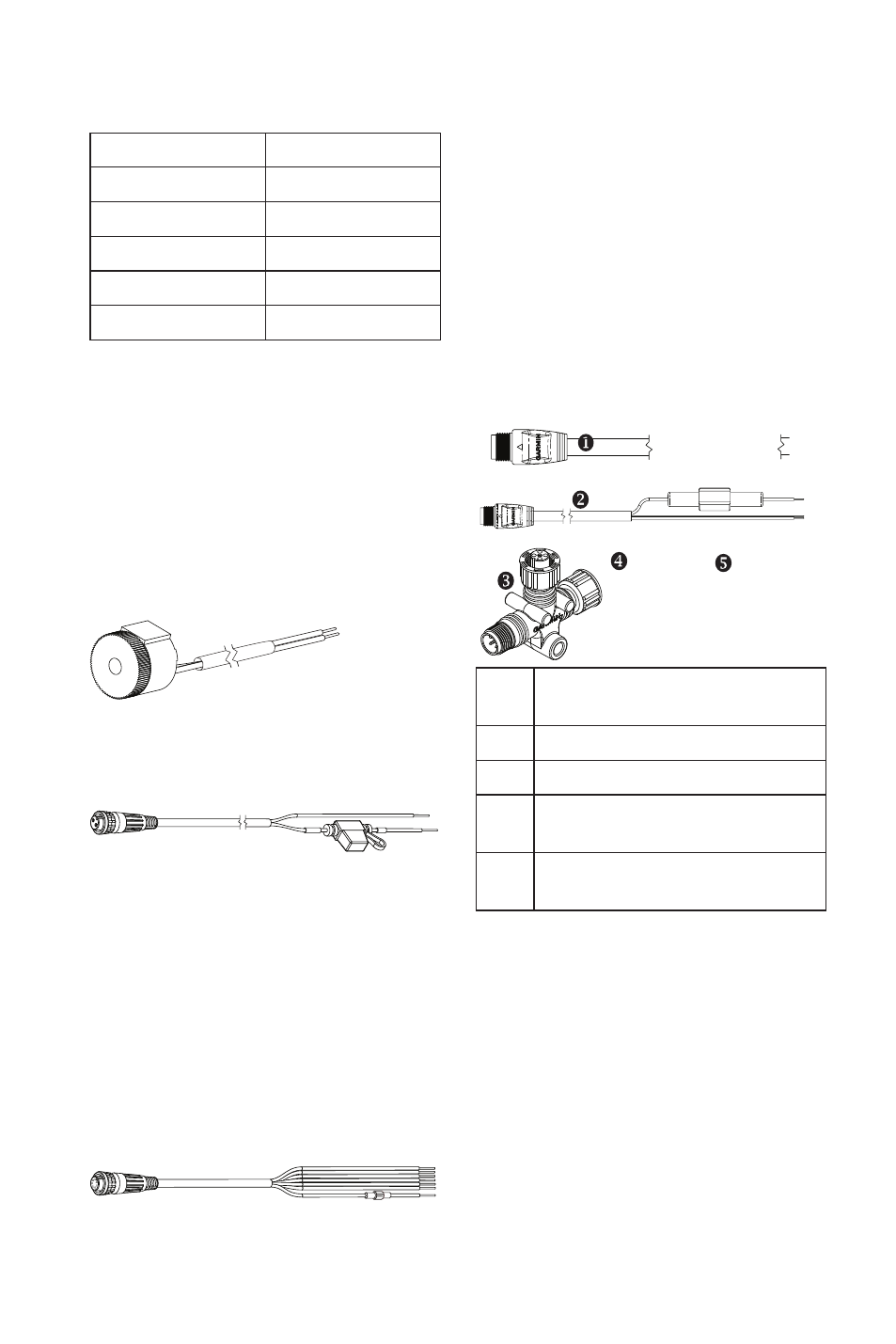

8 Инструкция по установке GHP 10
удлинительные кабели, предлагаемые
компанией «Гармин».
Тип Длина
Запасной 32 фута (10 м)
Запасной 66 фута (20 м)
Удлинительный 16 фута (5 м)
Удлинительный 50 фута (15 м)
Удлинительный 82 фута (25 м)
Информацию о заказе кабелей Вы
можете получить у местного дилера
«Гармин» или в отделе поддержки
компании «Гармин».
Сигнализация
Устройство сигнализации обеспечива-
ет звуковые предупреждения, идущие
от GHP 10.
Кабель питания ECU
Этот кабель служит для питания
электронного блока управления ECU.
Кабель данных GHC 10 NMEA
0183
Этот кабель включен в комплект
устройства GHC 10 и служит для под-
ключения блока GHC 10 к желтому
проводу блока CCU и к общей «земле»
блока ECU. Этот кабель также исполь-
зуется для подключения блока GHC 10
к дополнительным устройствам, со-
вместимым с форматом NMEA 0183 .
Кабели и коннекторы
NMEA 2000
Кабели NMEA 2000 служат для подклю-
чения компьютера курса CCU и блока
GHC 10 к сети NMEA 2000. Если на борту
Вашего судна имеется сеть NMEA 2000,
то подключите блоки CCU и GHC 10 к
сети с помощью тройников и ответви-
тельных кабелей, входящих в комплект.
Если же на Вашем судне нет сети NMEA
2000, используйте все кабели и кон-
некторы NMEA 2000 из комплекта для
создания сети NMEA 2000 .
1. Ответвительный кабель NMEA
2000, 6 футов (2 м) (x2)
2. Кабель питания NMEA 2000
3. Тройник NMEA 2000 (x3)
4. Концевая заглушка male NMEA
2000
5. Концевая заглушка female NMEA
2000
Удлинительные кабели NMEA
2000
При необходимости Вы можете ис-
пользовать удлинительные кабели
NMEA 2000. Информацию о заказе
этих компонентов Вы можете получить
у местного дилера «Гармин» или в от-
деле поддержки компании «Гармин».
