6 Инструкция по установке GHP 10
КОМПЛЕКТАЦИЯ АВТОПИЛО-
ТА GHP 10 И ИНСТРУМЕНТЫ,
ТРЕБУЕМЫЕ ДЛЯ УСТАНОВКИ
ОБОРУДОВАНИЯ
Система автопилота GHP 10 включает
в себя несколько компонентов. Перед
началом установки ознакомьтесь со
всеми компонентами. Для правильного
планирования установки устройства на
борту Вашего судна Вы должны знать о
совместной работе компонентов.
После ознакомления с компонента-
ми системы GHP 10 убедитесь, что
в комплект входят все приведенные
ниже компоненты. Все компоненты за
исключением гидравлического насоса
находятся в основной коробке GHP
10. Гидравлический насос запакован
отдельно. При отсутствии каких-либо
компонентов немедленно свяжитесь с
Вашим дилером «Гармин».
Запишите серийный номер каждого
компонента в специально отведенное
для этого место.

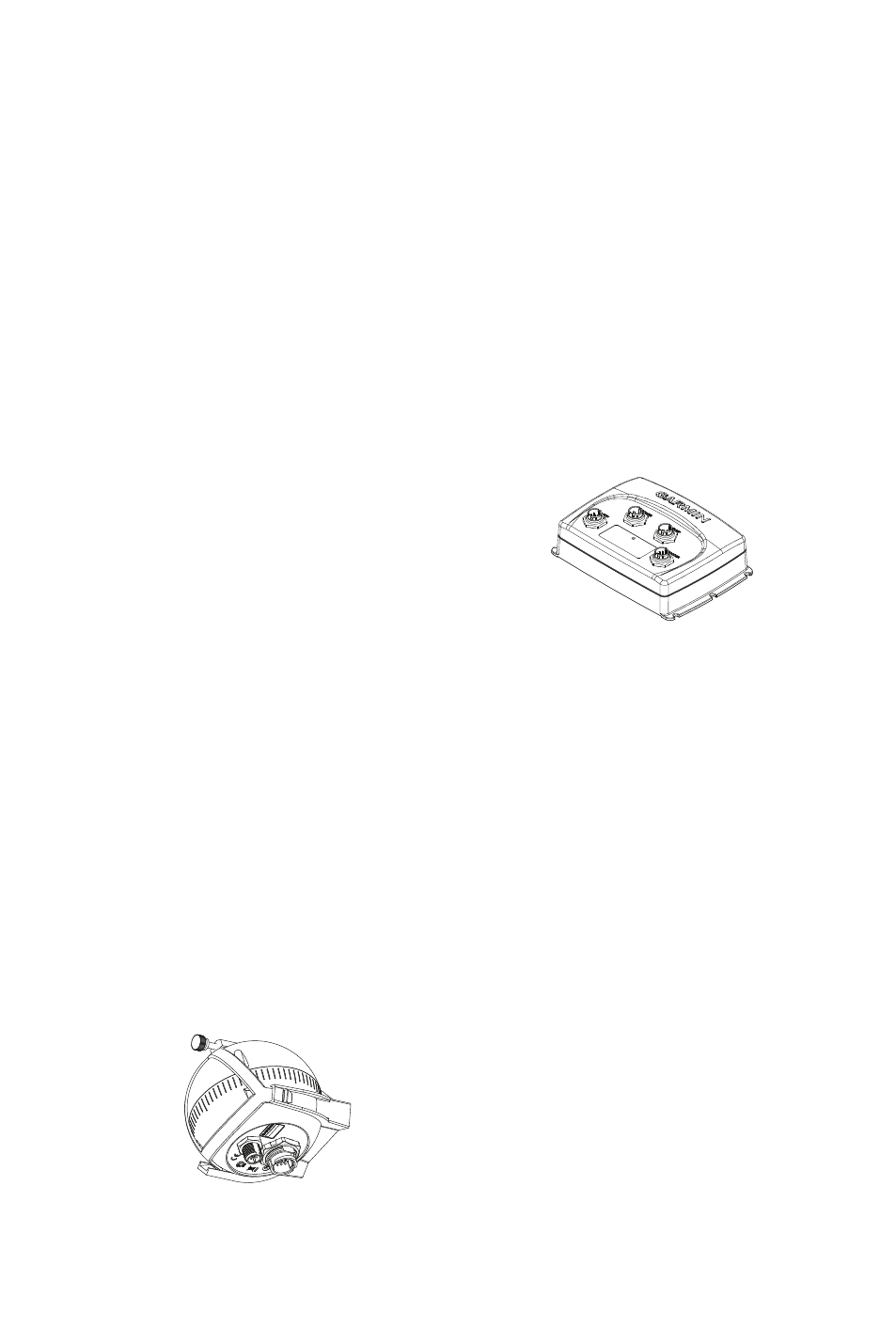

Основные компоненты
Система автопилота GHP 10 включает
в себя пять основных компонентов:
электронный блок управления (ECU),
блок компьютера курса (CCU), гидрав-
лический насос, блок Shadow Drive и
управляющий интерфейс пользовате-
ля GHC 10.
CCU
Блок CCU играет роль «мозга» систе-
мы GHP 10. Этот компонент содер-
жит датчики, которые определяют
направление движения. Компьютер
курса CCU соединен с электронным
блоком управления (ECU) и интерфей-
сом пользователя GHC 10 с помощью
одного кабеля. Кроме того, блок CCU
соединен с сетью NMEA 2000 для
связи с GHC 10 и дополнительным
GPS-приемником, совместимым с
NMEA 2000 (стр. 12).
Серийный номер:
_______________________________
ECU
Блок ECU соединен с блоком компью-
тера курса CCU и с блоком привода.
Блок ECU управляет блоком привода
с помощью информации, полученной
от CCU. Блок ECU подает питание для
блока CCU и блока привода.
Серийный номер:
_______________________________
Гидравлический насос и мотор
Гидравлический насос (и мотор)
осуществляют рулевое управление
Вашим судном с помощью гидравли-
ческой системы управления, исполь-
зуя команды, которые Вы вводите
через GHC 10. Насос не включен в
основной комплект GHP 10, поскольку
тип используемого насоса зависит
от двигателя и системы рулевого
управления, установленных на борту
Вашего судна. Насос находится в
отдельной коробке. Информацию об
