Инструкция по установке GHP 10
7
установке насоса Вы можете найти в
инструкциях по установке, входящих в
комплектацию.
Серийный номер:
_______________________________

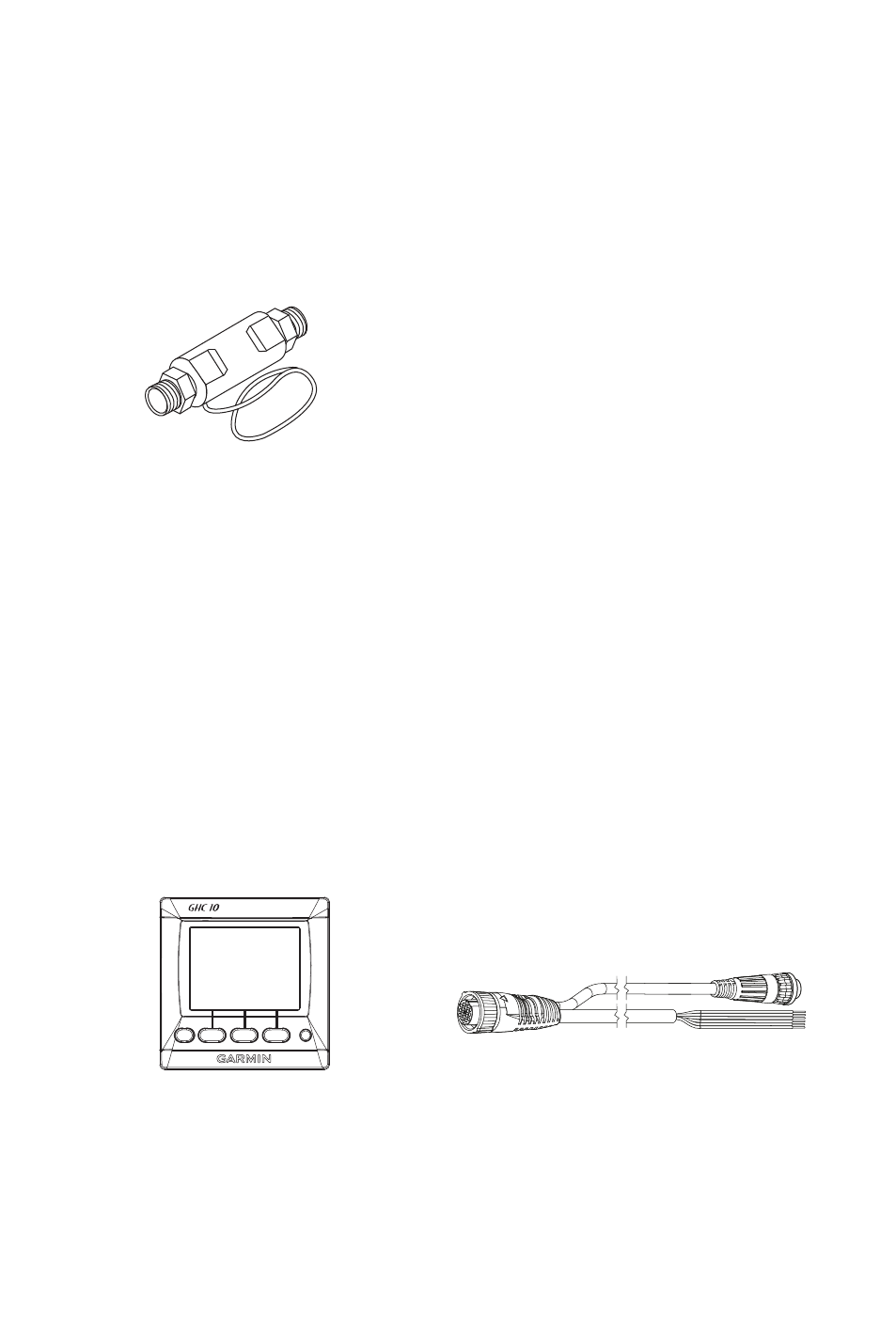

Блок Shadow drive
Блок Shadow drive представляет собой
датчик, установленный в линиях ги-
дравлического управления Вашего суд-
на. При включенном приборе GHP 10
блок Shadow drive временно отключает
автопилот, когда Вы берете штурвал
в руки и начинаете управлять судном
вручную. Если Вы вручную направляете
судно по прямой линии, блок Shadow
Drive снова позволяет автопилоту взять
на себя управление.
Серийный номер:
_______________________________
GHC 10
Используйте GHC 10 для управления
системой автопилота GHP 10. С помо-
щью GHC 10 Вы можете включить GHP
10 и задать рулевой курс. Кроме того,
GHC 10 используется для настройки
GHP 10.
Компонент GHC 10 подключается к
сети NMEA 2000 для связи с компью-
тером курса CCU и дополнительным
GPS-приемником, совместимым с
NMEA 2000 (для использования всех
возможностей автопилота GHP 10). При
отсутствии NMEA 2000-совместимого
GPS-приемника Вы можете подклю-
чить GHC 10 к дополнительному NMEA
0183-совместимому GPS-приемнику.
Серийный номер:
_______________________________
Кабели и коннекторы
Система автопилота GHP 10 вклю-
чает несколько кабелей. Эти кабели
служат для подключения компонентов
к источнику питания, друг к другу, к
устройству сигнализации и к дополни-
тельному оборудованию.
Соединительный кабель CCU/
ECU
Этот кабель предназначен для под-
ключения компьютера курса CCU к
электронному блоку управления ECU.
Часть данного кабеля содержит цветные
провода с оголенными концами. Эти
провода используются для подключения
компьютера курса CCU к устройству
сигнализации и к желтому проводу от
блока GHC 10.
Удлинение соединительного
кабеля CCU/ECU
При установке системы GHP 10 рас-
стояние между блоками CCU и ECU
может превышать 16 футов (5 м). При
необходимости Вы можете приоб-
рести дополнительные запасные или
