Инструкция по установке GHP 10 37
>
>
>
>
> >
+
-

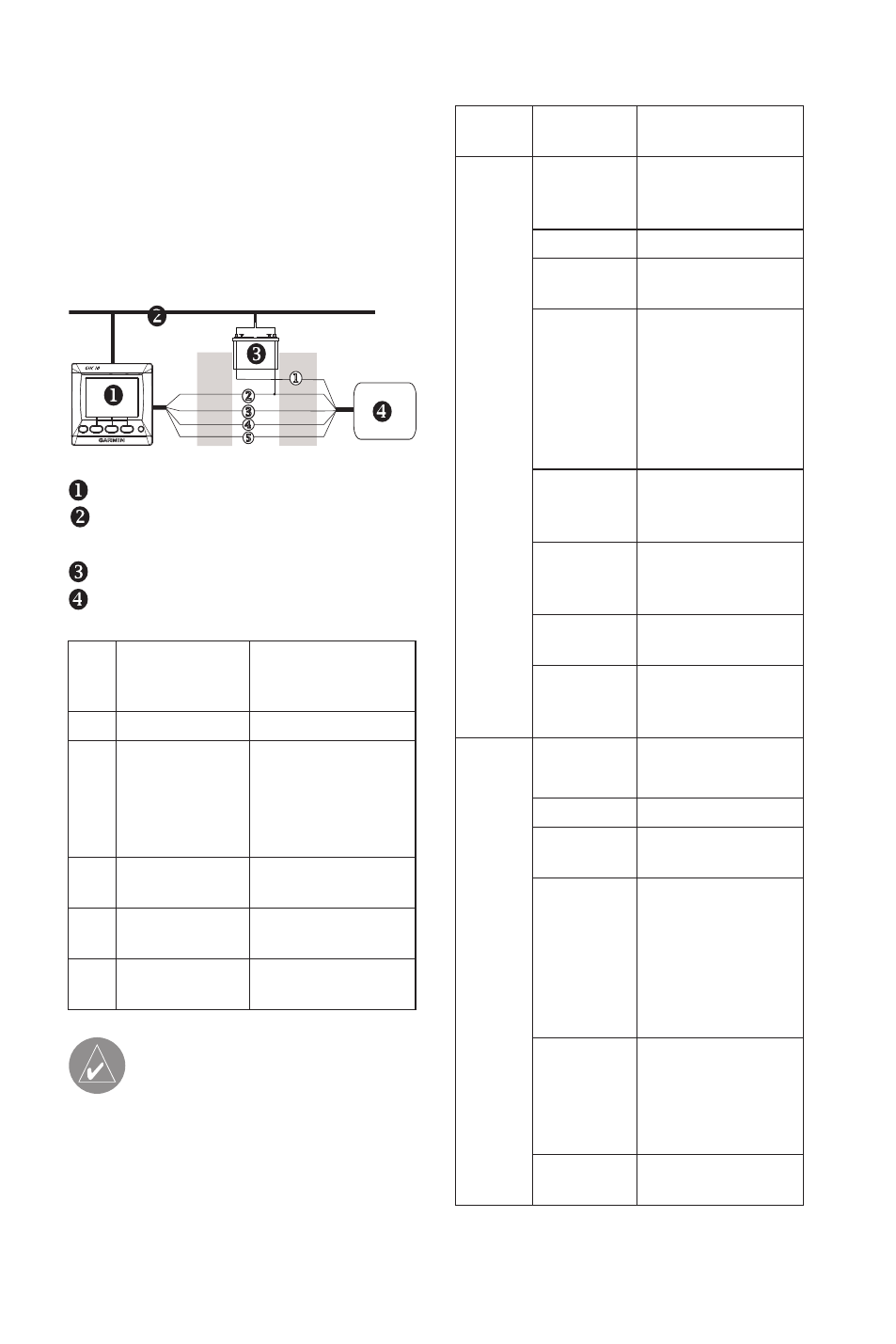

Пример 3: только один провод
передачи
Если в Вашем NMEA 0183-совмести-
мом устройстве имеется только один
провод передачи (Tx), подключите его
к коричневому проводу (Rx/A) прибора
GHC 10, и подключите зеленый провод
(Rx/B) от GHC 10 к земле NMEA.
GHC 10
Сеть NMEA 2000 (обеспечивает
питание для GHC 10)
Источник питания 12 В пост. тока
NMEA 0183-совместимое устройство
Про-
вод Цвет провода
GHC 10 - функ-
ция Провод NMEA
0183-совместимого
устройства - функция
1. - Питание
2. Зеленый
- Rx/B – под-
ключить к
земле NMEA
0183 Земля NMEA 0183
3. Синий - Tx/A
(+) Rx/A (+)
4. Белый - Tx/B
(-) Rx/B (-)
5. Коричневый -
Rx/A (+) Tx/A (+)
ПРИМЕЧАНИЕ: При подклю-
чении устройств NMEA 0183
с одной линией передачи (Tx)
шина NMEA 2000 и устройство
NMEA 0183 были подключены
к общей «земле».
Технические характеристики
Устрой-
ство Характери-
стика Значение
ECU Размеры (Д х В х Ш) 6 19/32
x4 19/32 x2” (167.6
x116.8 x 50.8 мм)
Вес 1.5 фунта. (0.68 кг)
Диапазон
температур от 5 o F до 131 o F (от
-15 о С до +55 о С)
Материал
корпуса полностью
защищенный,
ударопрочный алю-
миниевый сплав,
водонепроницае-
мый по стандарту
IEC 529 IPX 7
Длина
кабеля
питания 9 футов (2,7 м)
Входное
напряже-
ние 11.5–30 В пост.
тока
Предохра-
нитель 40 A, тип “blade”
Потре-
бляемая
мощность 1 A (не включая
блок привода)
CCU Размеры 3 19/32 “ диаметр
(91.4 мм)
Вес 5.6 унции (159 г)
Диапазон
температур от 5 o F до 131 o F (от
-15 о С до +55 о С)
Материал
корпуса полностью
защищенный,
ударопрочный алю-
миниевый сплав,
водонепроницае-
мый по стандарту
IEC 529 IPX 7
Длина
соедини-
тельного
кабеля
CCU/ECU 16 футов (5 м)
NMEA 2000
LEN 2 (100 мА)
