Инструкция по установке GHP 10

Общая схема подключения

На приведенной ниже схеме показаны только общие соединения между компо-
нентами. При выполнении подключений см. подробные инструкции по установке,
прилагаемые к каждому компоненту.

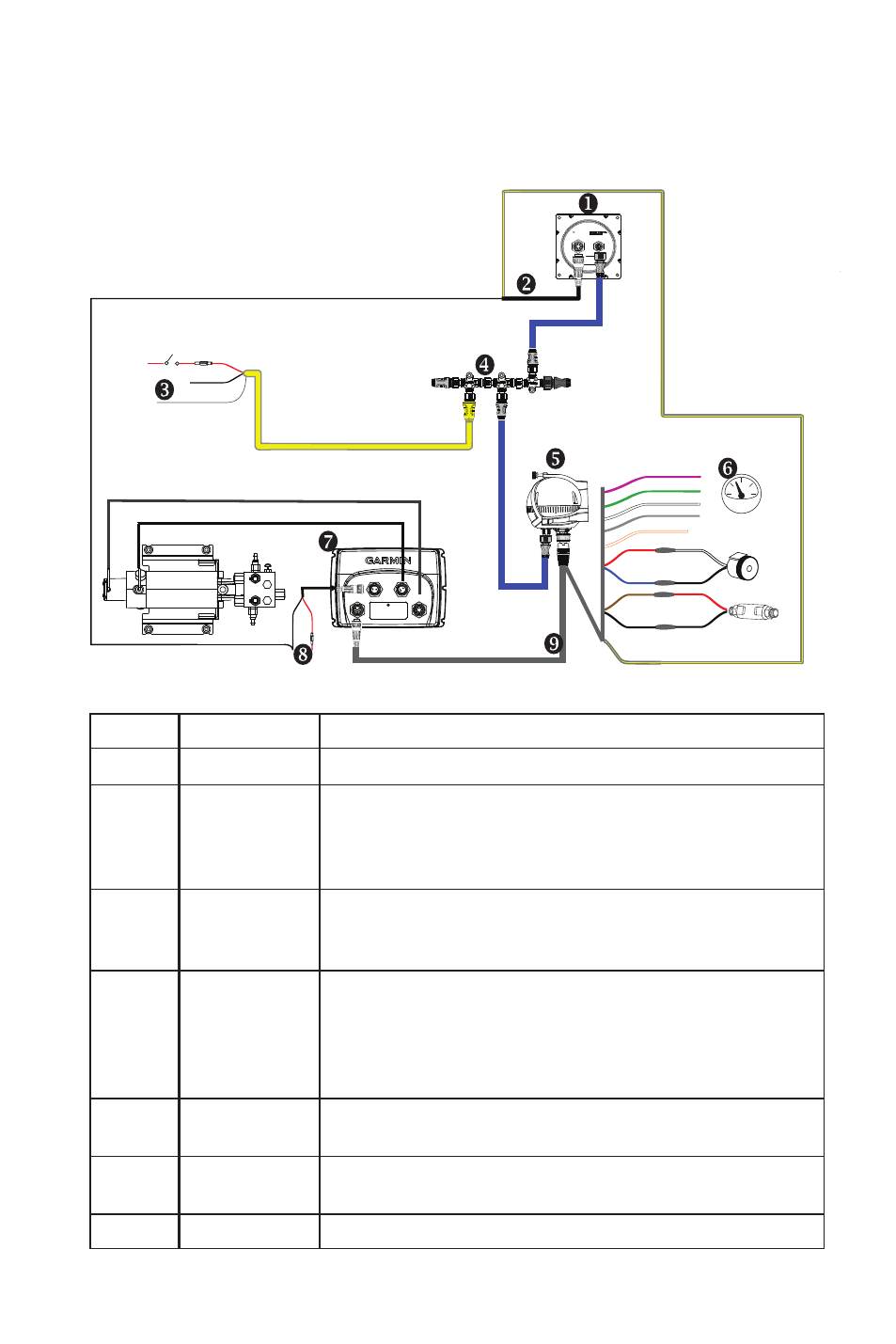

Общая схема подключения GHP 10

Позиция Наименование

Важные замечания

1.

GHC 10

2.

Кабель данных
GHC 10

Для включения автопилота необходимо, чтобы желтый
провод из этого кабеля был подключен к желтому проводу
соединительного кабеля CCU/ECU, а черный провод был
подключен к той же «земле», что и ECU (стр. 12).

3.

Кабель пи-
тания NMEA
2000

Этот кабель следует использовать только в том случае, если
Вы создаете сеть NMEA 2000. Не устанавливайте этот кабель,
если на борту судна уже имеется сеть NMEA 2000 (стр. 13).

4.

Сеть NMEA
2000

Блоки GHC 10 и CCU должны быть подключены к сети NMEA
2000 с помощью коннекторов, входящих в комплект (стр. 12).
Если на борту Вашего судна не установлена сеть NMEA
2000, то Вы можете создать сеть с помощью кабелей и
коннекторов, входящих в комплект (стр. 13).

5.

CCU

Установите блок CCU, чтобы кабели были направлены прямо
вниз (стр. 10).

6.

Бортовой
тахометр

Информацию по подключению тахометра см. на стр. 11.

7.

ECU

Блок ECU может быть установлен без учета ориентации.

FEEDBACK

CCU

POWER

}

DRIVE
