Инструкция по эксплуатации Garmin GHP 10
Страница 24
24
Инструкция по установке GHP 10
сети NMEA 2000, подключите соот-
ветствующий удлинительный кабель
NMEA 2000 (не входит в комплект)
к той стороне тройника, от которой
Вы отсоединили сеть.
4. Добавьте к сети NMEA 2000 входя-
щий в комплект тройник (3) для GHC
10, подключив его к той стороне
тройника, от которой Вы отсоеди-
нили сеть, или к удлинительному
магистральному кабелю.
5. Проложите входящий в комплек-
тацию ответвительный кабель (4) к
нижней клемме тройника, который
Вы добавили на шаге 4, и подключи-
те его к тройнику.
Если длины входящего в комплек-
тацию ответвительного кабеля не
хватает, Вы можете использовать
кабель длиной до 20 футов (6 м) (не
входит в комплект).
6. Подключите ответвительный кабель
к GHC 10.
7. Подключите ответвительный кабель
к тройнику, который Вы добавили на
шаге 3, и к GHC 10.
ПРИМЕЧАНИЕ: Для возмож-
ности включения автопилота
желтый провод от кабеля
данных GHC 10 должен быть
подключен к желтому проводу
из соединительного кабеля
CCU/ECU, а черный провод из
кабеля данных GHC 10 должен
быть подключен к той же точ-
ке заземления, что ECU.

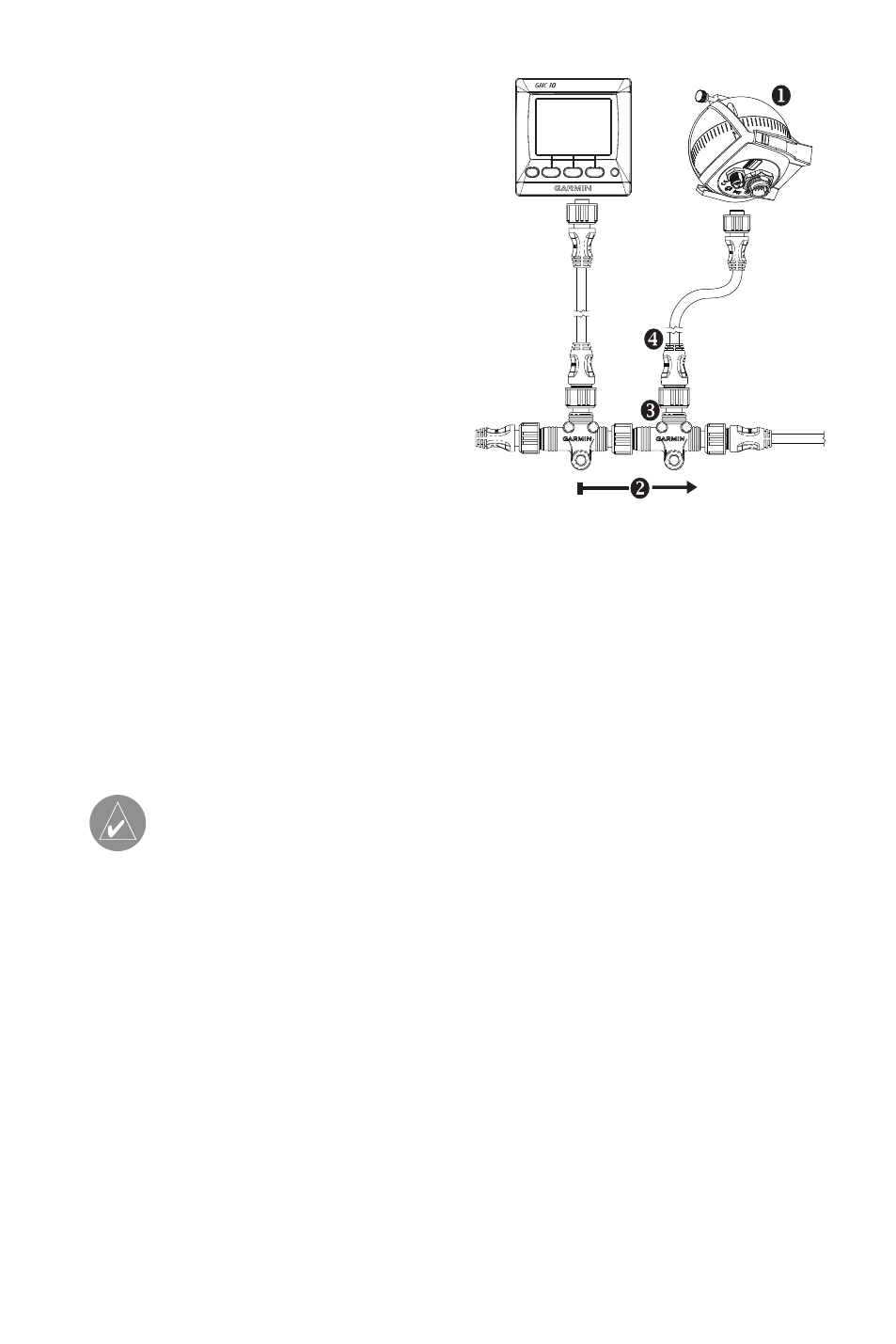

Подключение CCU к существу-
ющей сети NMEA 2000
1. Определите место, в котором Вы
хотели бы подключить CCU (1) к
магистральному кабелю существую-
щей сети NMEA 2000 (2).
2. Отсоедините одну сторону тройника
NMEA 2000 от сети.
3. Если возникла необходимость в
удлинении магистральной линии
сети NMEA 2000, подключите соот-
ветствующий удлинительный кабель
NMEA 2000 (не входит в комплект)
к той стороне тройника, от которой
Вы отсоединили сеть.
4. Добавьте к сети NMEA 2000 вхо-
дящий в комплект тройник (3) для
CCU, подключив его к той стороне
тройника, от которой Вы отсоеди-
нили сеть, или к удлинительному
магистральному кабелю.
5. Проложите входящий в комплек-
тацию ответвительный кабель (4) к
нижней клемме тройника, который
Вы добавили на шаге 4, и подключи-
те его к тройнику.
Если длины входящего в комплек-
тацию ответвительного кабеля не
хватает, Вы можете использовать
кабель длиной до 20 футов (6 м) (не
входит в комплект).
6. Подключите ответвительный кабель
к CCU.
