Инструкция по установке GHP 10 19
Длина удлини-
тельного провода Рекомендуемая
площадь сечения
провода
10 футов (3 м) 12 AWG (3.31 мм2)
15 футов (4.5 м) 10 AWG (5.26 мм2)
20 футов (6 м) 10 AWG (5.26 мм2)
25 футов (7.5 м) 8 AWG (8.36 мм2)
4. Подключите черный провод (-) к от-
рицательной (-) клемме батареи.
5. Подключите красный провод (+) к
положительной (+) клемме батареи.
6. Не подключайте кабель питания ECU
к блоку ECU.
Подключите кабель питания к блоку
ECU только после завершения уста-
новки всех остальных компонентов
системы автопилота GHP 10.
Установка блока CCU
Для установки блока CCU Вы должны
закрепить этот компонент на борту
судна, подключить его к ECU, подклю-
чить к сети NMEA 2000, а также под-
ключить к устройству сигнализации и
к желтому сигнальному проводу CCU в
блоке GHC 10.

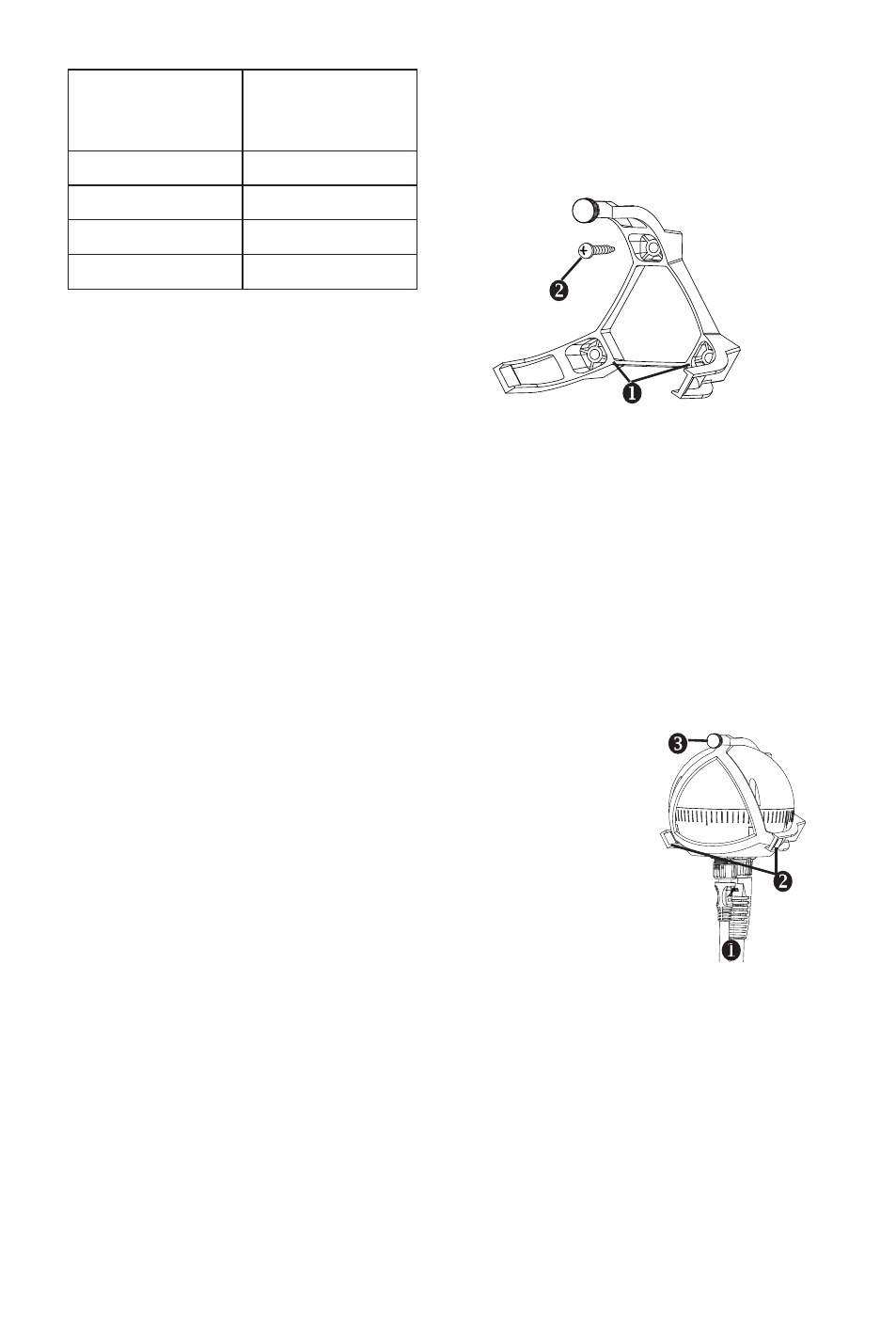

Установка монтажной скобы
CCU
Перед креплением блока CCU Вы
должны выбрать место для установки и
определить требуемый крепеж (стр. 5).
Скоба CCU состоит из двух частей:
держателя и крепления.
1. Вырежьте шаблон для установки,
приведенный на стр. 23.
2. Закрепите шаблон на выбранном
месте для установки.
Если Вы устанавливаете блок CCU
на вертикальной поверхности, рас-
положите держатель таким образом,
чтобы отверстие (1) находилось
внизу.
3. Просверлите разметочные отвер-
стия в трех точках.
4. Закрепите держатель монтажной
скобы CCU с помощью винтов (2).
Крепление блока CCU к скобе
CCU
1. Подключите соединительный кабель
CCU/ECU и ответвительный кабель
NMEA 2000 к блоку CCU.
2. Расположите блок CCU в держателе
скобы CCU, чтобы
провода свисали
вниз (1).
3. Расположите
крепежную часть
скобы над шари-
ком и с щелчком
зафиксируйте ее на
держателе скобы.
Начинайте с двух
ручек (2) без закрутки (3).
4. Когда кабели свисают вниз, при-
соедините ручку с закруткой.
Чтобы блок CCU точно определял
направление движения, кабели
должны свисать строго вниз.
5. Затяните закрутку рукой, чтобы
блок CCU был надежно закреплен
в скобе. Не затягивайте закрутку
слишком сильно.
