Приложение, Схема подключения nmea 0183 – Инструкция по эксплуатации Garmin GHP 10
Страница 36
36
Инструкция по установке GHP 10
ПРИЛОЖЕНИЕ

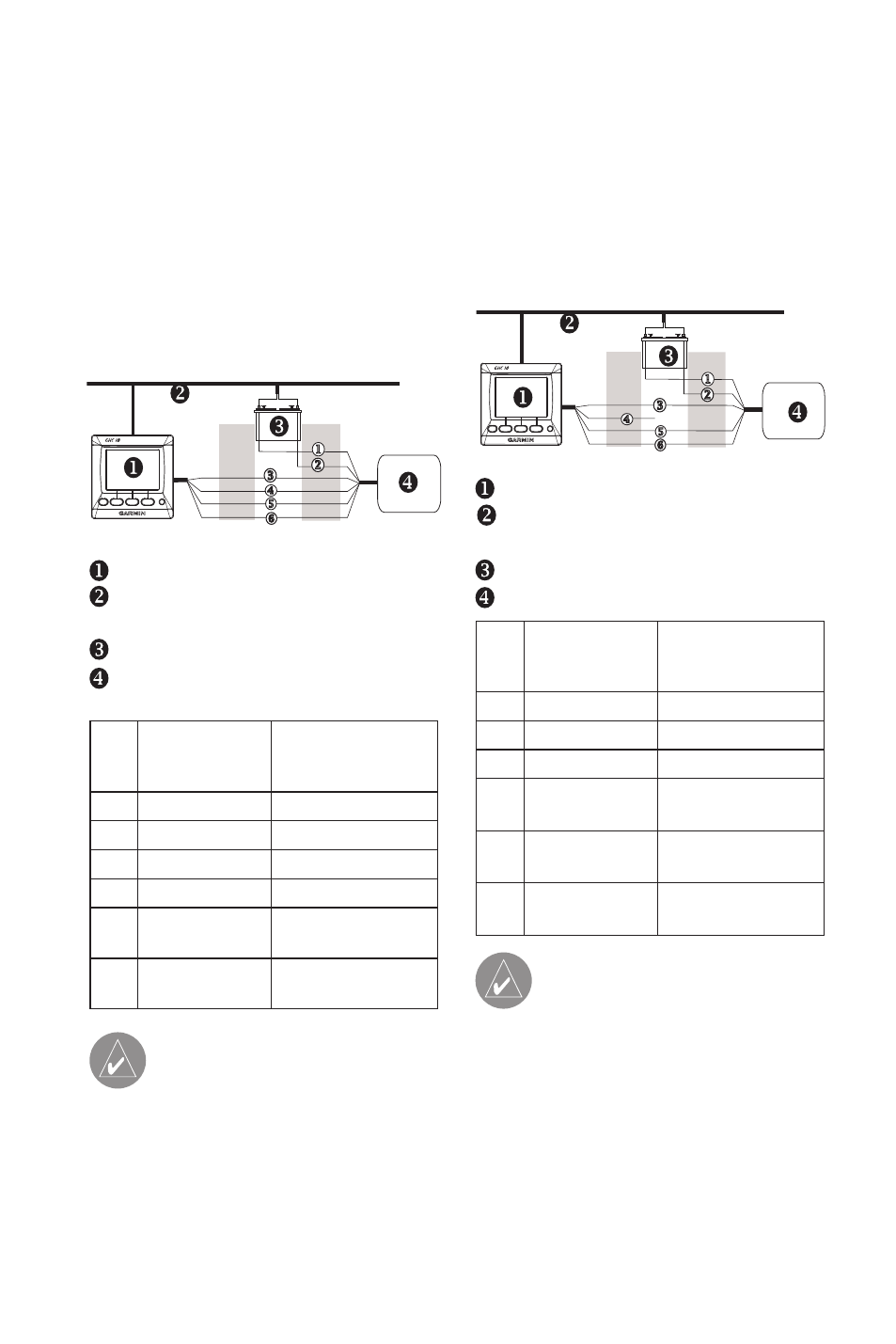

Схема подключения NMEA
0183
Приведенные ниже три схемы подклю-
чения являются примерами различных
ситуаций, которые могут Вам встре-
титься при подключении устройства
NMEA 0183 к GHC 10.
Пример 1: Двустороннее под-
ключение NMEA 0183
GHC 10
Сеть NMEA 2000 (обеспечивает
питание для GHC 10)
Источник питания 12 В пост. тока
NMEA 0183-совместимое устрой-
ство
Про-
вод
Цвет провода
GHC 10 - функ-
ция
Провод NMEA
0183-совместимого
устройства - функция
1.
-
Питание
2.
-
Земля NMEA 0183
3.
Синий - Tx/A (+) Rx/A (+)
4.
Белый - Tx/B (-) Rx/B (-)
5.
Коричневый -
Rx/A (+)
Tx/A (+)
6.
Зеленый -
Rx/B (-)
Tx/B (-)
ПРИМЕЧАНИЕ: При подклю-
чении устройств NMEA 0183
с двумя линиями передачи и
двумя линиями приема нет
необходимости в том, чтобы
шина NMEA 2000 и устройство
NMEA 0183 были подключены
к общей «земле».
Пример 2: только один провод
приема
Если в Вашем NMEA 0183-совмести-
мом устройстве имеется только один
провод приема (Rx), подключите его
к синему проводу (Tx/A) прибора GHC
10, и оставьте белый провод (Tx/B)
прибора GHC 10 неподключенным.
GHC 10
Сеть NMEA 2000 (обеспечивает
питание для GHC 10)
Источник питания 12 В пост. тока
NMEA 0183-совместимое устройство
Про-
вод
Цвет провода
GHC 10 - функ-
ция
Провод NMEA
0183-совместимого
устройства - функция
1.
-
Питание
2.
-
Земля NMEA 0183
3.
Синий - Tx/A (+) Rx
4.
Белый – не
подключен
N/A
5.
Коричневый -
Rx/A (+)
Tx/A (+)
6.
Зеленый -
Rx/B (-)
Tx/B (-)
ПРИМЕЧАНИЕ: При подклю-
чении устройств NMEA 0183
с одной линией приема шина
NMEA 2000 и устройство
NMEA 0183 были подключены
к общей «земле».
>
>
>
>
>
>
>
>
+
-
>
>
>
>
>
>
+
-
