Инструкция по установке GHP 10

25

Создание базовой сети NMEA

2000 для GHC 10 и CCU

ВНИМАНИЕ:

Вы должны подключить кабель

питания NMEA 2000 (входит в

комплект) к переключателю за-

жигания судна или к другому

линейному переключателю.

При непосредственном под-

ключении (без переключателя)

блок GHC 10 посадит батарею.

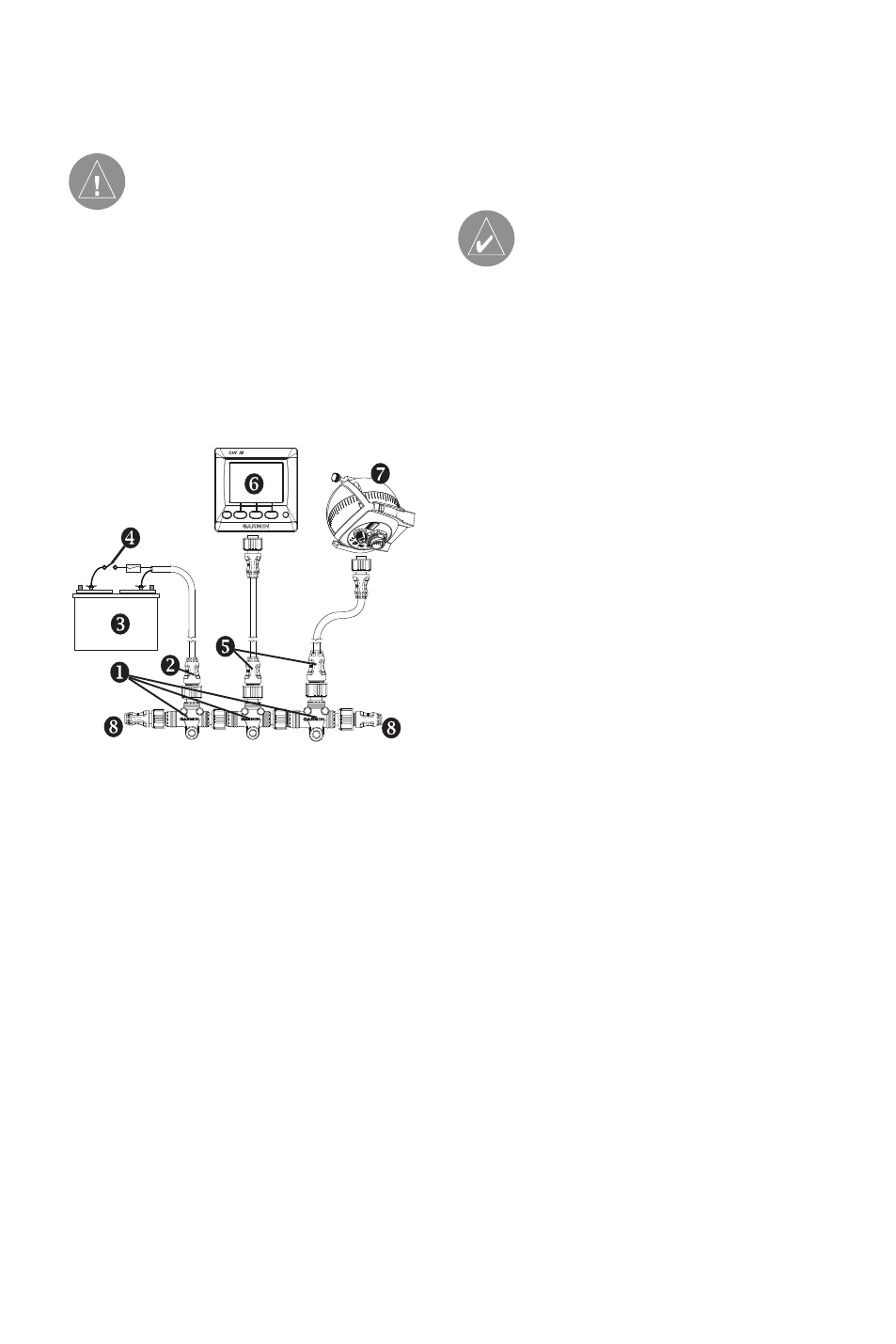

1. Соедините вместе три тройника (1).

2. Входящий в комплект кабель питания

NMEA 2000 (2) должен быть подключен
к источнику питания 12 В пост. тока (3)
через переключатель. Подключите к
переключателю зажигания судна (4)
(если это возможно) или выполните
подключение через дополнительный
переключатель (не входит в комплект).

3. Подключите кабель питания NMEA

2000 к одному из тройников.

4. Подключите один из входящих в

комплект ответвительных кабелей
NMEA 2000 (5) к одному из тройни-
ков и к блоку GHC 10 (6).

5. Подключите оставшийся ответ-

вительный кабель NMEA 2000 к
другому тройнику и к компьютеру
курса CCU (7).

6. Подключите к каждому концу соеди-

ненных тройников соответствую-
щие концевые заглушки (8) (male и
female).

ПРИМЕЧАНИЕ: Блок GHC 10

также должен быть подключен

к компьютеру курса CCU с

помощью желтого сигнального

провода CCU в кабеле пита-

ния/данных GHC 10. Черный

провод должен быть подклю-

чен к «земле» ECU.

Подключение дополнитель-

ных устройств к системе авто-

пилота GHP 10

Для использования всех возможно-
стей автопилота GHP 10 Вы можете
подключить к сети NMEA 2000 или
через сеть NMEA 0183 к блоку GHC
10 NMEA 2000- или NMEA 0183-со-
вместимые устройства (например,
GPS-приемник).

Факторы, которые необходи-

мо учитывать при подключе-

нии NMEA 0183:

• Для определения проводов передачи

данных Tx A(+) и B(-) NMEA 0183-со-
вместимого устройства восполь-
зуйтесь инструкций по установке
устройства.

• При подключении устройств NMEA

0183 с двумя передающими и двумя
принимающими линиями необяза-
тельно использовать общее подклю-
чение к земле для шины NMEA 2000
и устройства NMEA 0183.

• При подключении NMEA 0183-совме-

стимого устройства с только одной
передающей линией (Tx) или только
одной принимающей линией (Rx)
шина NMEA 2000 и устройство NMEA

+

-
